celexon Expert Bedienungsanleitung Seite 7

ABMESSUNGEN DECKENEINBAULEINWAND MOTOR EXPERT

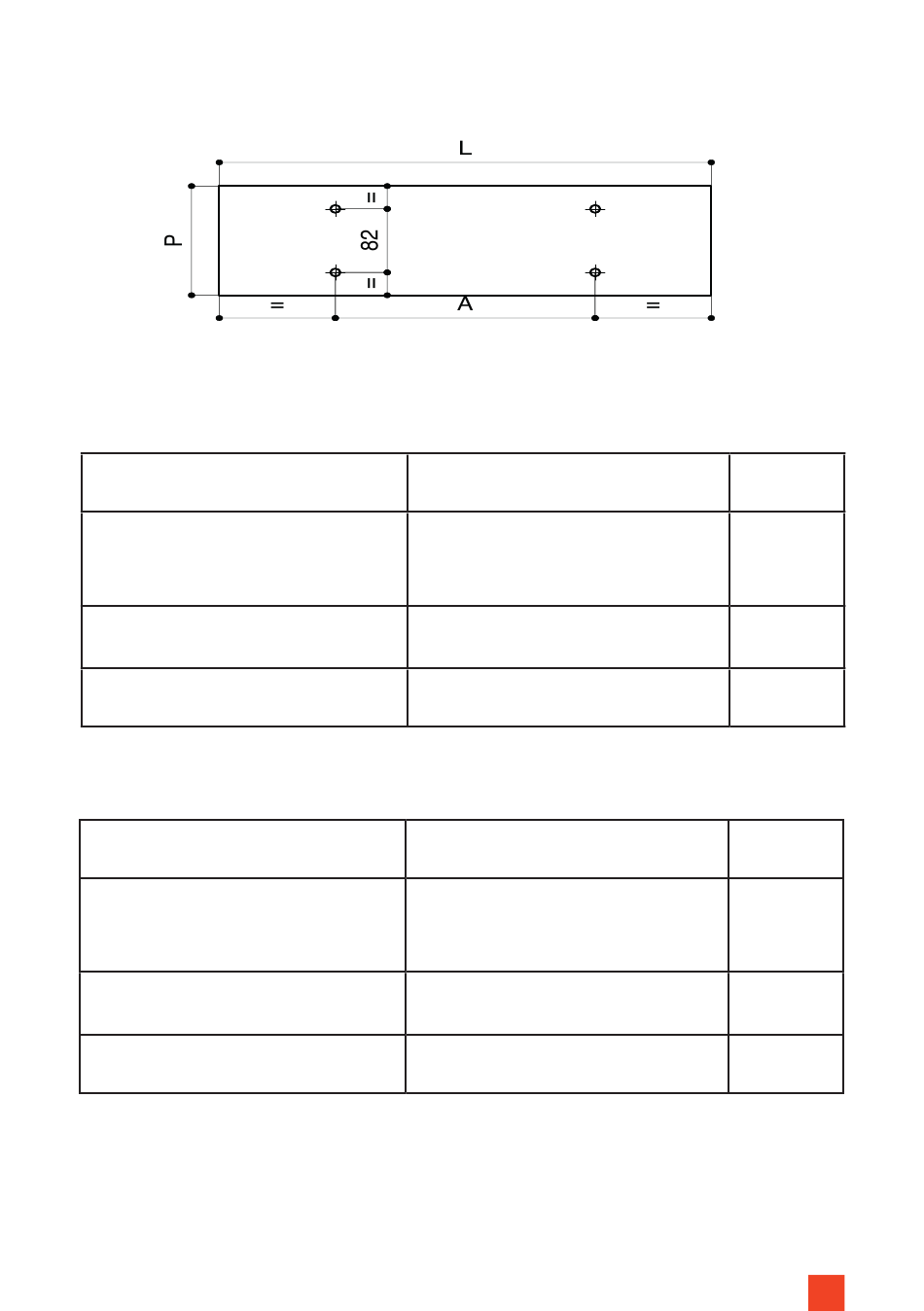

Ausschnittsmaße und Befestigungspunkte in der (Zwischen-) decke
Abmessungen der Befestigungspunkte der Deckenmontageplatten
Modell
Motor Expert
(Standard inkl. 50 mm
schwarzen Rändern)
Motor Expert
(ohne schwarze Ränder)
Motor Expert Tensioned
Abmessungen des Deckenausschnitts in der Zwischendecke
Modell
Motor Expert
(Standard inkl. 50 mm
schwarzen Rändern)
Motor Expert
(ohne schwarze Ränder)
Motor Expert Tensioned
Alle Maße sind in mm angegeben.
B
A (mm)
Breite Projektionsfläche + 215
Breite Projektionsfläche + 115
Breite Projektionsfläche + 405
L (mm)
Breite Projektionsfläche + 470
Breite Projektionsfläche + 370
Breite Projektionsfläche + 660
B (mm)
82
82
82
P (mm)
130
130
130
6
