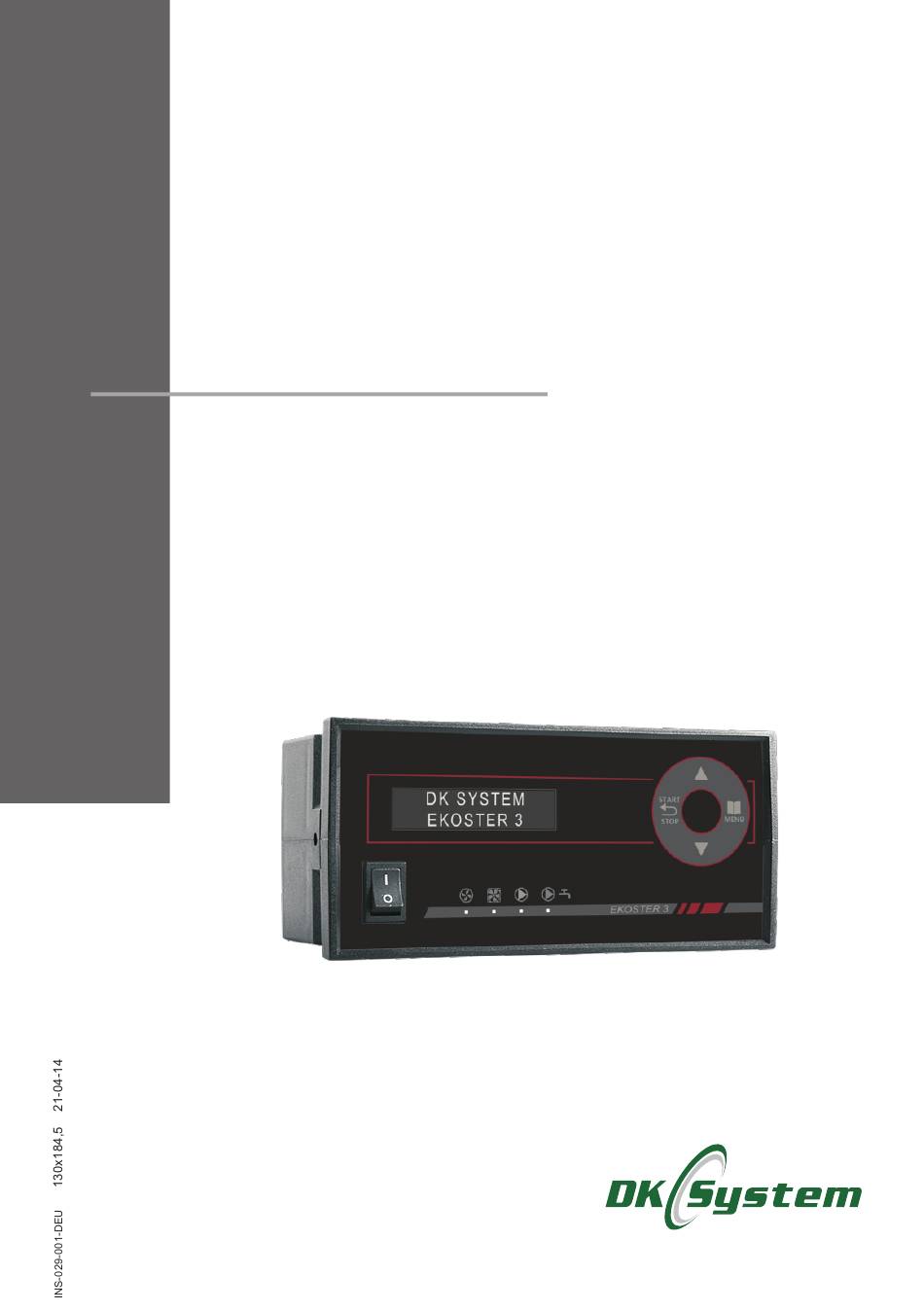

- Seite 1 TEMPERATURREGLER FÜR HOLZVERGASERKESSEL EKOSTER 3 Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise Und Installationsempfehlungen
Kesseltemperaturregler EKOSTER 3 Sicherheitshinweise und Installationsempfehlungen Der Regler ist für die Verwendung mit Zentralheizungskesseln ausgelegt, die Holz vergasen. Der Regler sollte von einer autorisierten Person installiert werden. Schließen Sie den Regler an eine Steckdose mit einem Schutzkontakt an. Es ist erforderlich, dass der Kessel über einen eigenen Schutz gegen übermäßigen Anstieg der Kesseltemperatur verfügt, der beispielsweise... -
Seite 3: Inhaltsverzeichnis
Kesseltemperaturregler EKOSTER 3 Inhaltsverzeichnis 1. Beschreibung des Reglers..............2. Beschreibung der Gehäuseelemente........... 3. Beschreibung der Anschlüsse............. 4. Montage des Reglers................5. Diagramm zum Anschließen des Reglers an das Heizsystem..6. Hauptmenü - Struktur................7. Servicemenü - Struktur................8. Tabelle der Einstellungen - Hauptmenü.......... -
Seite 4: Beschreibung Des Reglers

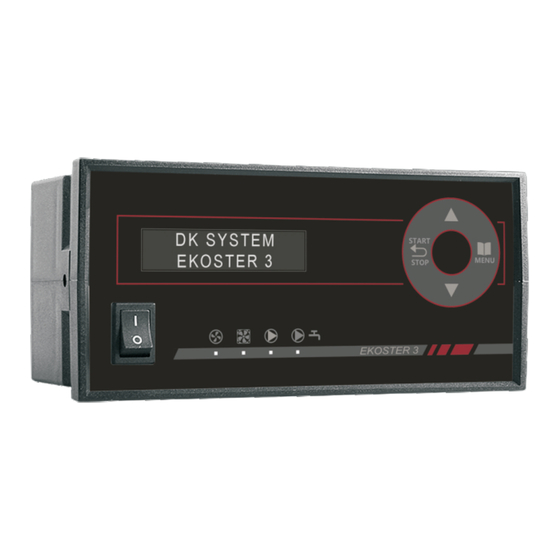

Kesseltemperaturregler EKOSTER 3 1. Beschreibung des Reglers Der EKOSTER 3 Regler ist für die Steuerung des Betriebs des Holzvergaserkessels, zum Einschalten der Zentralheizungs- und Warm- wasserpumpe in Zentralheizungsanlagen bestimmt. Der Regler hat folgende Funktionen: Aufrechterhaltung der eingestellten Temperatur des Kessels durch Steuerung mittels Gebläse- und Abzugslüfter. -
Seite 5: Beschreibung Der Gehäuseelemente
Kesseltemperaturregler EKOSTER 3 2. Beschreibung der Gehäuseelemente 3 4 5 DK SYSTEM EKOSTER 3 Beschreibung der Signaldioden 1. Display 2. Signaldioden Gebläselüfter 3. Zurück / Zufuhr Taste Abzugslüfter 4. Einstelltaste “auf” ( 5. MENU-Taste Zentralheizungspumpe 6. Einstelltaste “ab” ( Warmwasserpumpe 7. -
Seite 6: Beschreibung Der Anschlüsse
Kesseltemperaturregler EKOSTER 3 3. Beschreibung der Anschlüsse gelb-grünes Kabel braunes Kabel L blaues Kabel N Abb. 3 Anschluss-Schaltplan für Pumpen- und Lüfter-Versorgungskabel. Rauchgasklappen-Sensor Tür-Sensor R 2,2 k R 510 Abb. 4 Anschluss-Schaltplan der Rauchklappen- und Tür-Sensoren. Genaue Beschreibung in Punkt 33 der Anleitung. -
Seite 7: Anschlussplan Des Reglers An Die Heizinstallation
3. Zentralheizungspumpe im Thermostatsys- 8. Warmwasserpumpe tem zur Sicherung der Rücklauftemperatur 9. Warmwassertank 4. Gebläseventilator 10 Warmwassererhitzer-Sensor 5. Abzugslüfter 11 Raumregler Abb. 5 Beispiel-Schaltplan einer Heizinstallation mit Steuergerät EKOSTER 3 ohne Absperr- und Schutzvorrichtungen. Dieser ersetzt nicht das professione- lle Projekt am Montageort. -
Seite 8: Hauptmenü - Struktur
Kesseltemperaturregler EKOSTER 3 6. Hauptmenü - Struktur HAUPTMENÜ drücken Einstellungen Einstellungen Temp. Rauchgas Temperatur Temperat. 60°÷97° Warmwasser 40°÷70° : 110°÷280° Das Fenster ist nicht Das Fenster ist sichtbar wenn Warmwasser nicht sichtbar, inaktiv ist wenn die Option inaktiv ist Ekoster 3 Progr. -
Seite 9: Tabelle Der Einstellungen - Hauptmenü
Kesseltemperaturregler EKOSTER 3 8. Tabelle der Einstellungen - Hauptmenü Werkseinstel- Name Einheit Einstellbereich lungen TEMPERATUREN Kesseltemperatur °C 60÷97 Warmwasser °C 40÷70 Rauchgas °C 110÷280 BETRIEBSPARAMETER Kesselhyst. °C 1÷9 ZH-Pumpen °C 60÷90 dt Löschen °C 10÷30 Löschzeit 0÷45 Heizung Gebläsestärke 1÷100 9. -
Seite 10: Beschreibung Der Hauptbildschirme
Kesseltemperaturregler EKOSTER 3 10. Beschreibung der Hauptbildschirme HAUPTBILDSCHIRM 1 - Basis-Bildschirm 06:25 Temp:47° Heizung HAUPTBILDSCHIRM 2 gemessene Rauchgas- und Warmwassertemperatur (wenn die Optionen aktiviert sind und Sensoren angeschlossen), Wechsel mit Taste T.Rauchgas 130° T.WW 50/45 ° 1. Gemessene Rauchgastemperatur 2. Warmwassertemperatur: Vorgegeben / Gemessen... -
Seite 11: Einstellen Der Betriebsparameter Des Kessels Und Anzünden
Kesseltemperaturregler EKOSTER 3 11. Erste Inbetriebnahme und Einstellung der Uhr Die erste Inbetriebnahme und Anpas- Das Installateurunternehmen kann sung des Reglers an die lokalen während der ersten Inbetriebnahme Bedingungen und Gebäudeeigen- weitere Einstellungen nach Kunden- schaften sowie die Einweisung zur wunsch vornehmen. -
Seite 12: Brennstoffzufuhr Zum Kessel
Kesseltemperaturregler EKOSTER 3 13. Brennstoffzufuhr zum Kessel Bei der Brennstoffzufuhr zum Kessel ist der Gebläsebetrieb auszusetzen. Das ist durch Drücken der Taste vorzunehmen; auf dem Bildschirm erscheint das Symbol einschließlich der abgezählten Zeit bis zur erneuten Inbetrieb- nahme. Die für die Zufuhr notwendige Zeit wird eingestellt im Servicemenü / Serviceparameter / Brennstoffzufuhr. -
Seite 13: Vorgegebene Kesseltemperatur
Kesseltemperaturregler EKOSTER 3 15.1 Vorgegebene Kesseltemperatur Der Parameter legt die vorgegebene Einstellungen Kesseltemperatur fest, nach deren Er- Temperat. :65° reichen die Lüfter ausgeschaltet werden und das Steuergerät in den Modus “Halten” wechselt. Änderungsbereich: 60° ÷ 97° Werkseinstellung: 65° 15.2 Warmwassertemperatur... -
Seite 14: Hauptmenü - Werkseinstellungen
Kesseltemperaturregler EKOSTER 3 17. Hauptmenü - Werkseinstellungen Diese Funktion dient zum Löschen der < Werks. Einst. > vom Benutzer eingestellten Parameter und Zurücksetzen auf die Werkseinstel- lungen. Wechsel zu Einstellungen - Hauptmenü / Werks. Einst. Werkseinstellungen. Die Änderung der Parameter auf die + Bestät. -
Seite 15: Hauptmenü - Uhr
Kesseltemperaturregler EKOSTER 3 19. Hauptmenü - Uhr Die UHR Funktion ermöglicht die Ände- < > rung der eingestellten Uhrzeit und des Wochentags. Die Auswahl des zu ändernden Parameters nehmen wir mit der Taste vor und seinen Wert ändern wir mit der Taste... -
Seite 16: Löschen - Parameter Dt
Kesseltemperaturregler EKOSTER 3 20.3 Löschen - Parameter dt Parameter, der festlegt, um wieviel Grad Celsius die Temperatur am Kessel von dt Löschen. : 10° der eingestellten niedriger sein muss, damit das Abzählen der Löschzeit beginnt, und danach die Beendigung des Änderungsbereich: 10°÷30°... -
Seite 17: Betrieb
Kesseltemperaturregler EKOSTER 3 21.2 Serviceparameter - Halten - Gebläse-Kraft Parameter, der die Einstellung der Leis- Halt. Lüft. tung ermöglicht, mit der der Gebläse- Gebl.-Kraft :100% lüfter im Modus Halten arbeiten soll. Änderungsbereich: 1% ÷ 100% Werkseinstellung: 100% 21.3 Serviceparameter - Halten - Lüfterbetrieb Der Parameter gibt die Lüfterbetriebs-... -
Seite 18: Serviceparameter - Rauchgastemperatur
Kesseltemperaturregler EKOSTER 3 21.7 Serviceparameter - Rauchgastemperatur Parameter zum Ein- oder Ausschalten Temp. Rauchgas der Funktion der Messung der Rauch- : nein gastemperatur. Der Parameter ist nach dem Anschluss des Rauchgassensors Änderungsbereich: ja / nein zu aktivieren. Werkseinstellung: nein 21.8 Serviceparameter - Rauchgastemperatur - Hysterese Parameter zur Bestimmung des Werts, Rauchgastemp. -
Seite 19: Servicemenü - Werkseinstellungen
Kesseltemperaturregler EKOSTER 3 22. Servicemenü - Werkseinstellungen Diese Funktion dient zum Löschen der < Werks. Service> vom Benutzer eingestellten Parameter und Zurücksetzen auf die Werksein- stellungen. Einst. Service Die Änderung der Parameter auf die Werkseinstellungen sollte bestätigt + Bestät. werden mit der Taste 23. -
Seite 20: Temperaturdifferenz Zwischen Kessel Und Warmwassererhitzer
Kesseltemperaturregler EKOSTER 3 24.1 Warmwasser Service - Schutz vor Legionellen (Fortsetzung) Die Funktion funktioniert nur dann, wenn die Warmwasserbedienung einges- chaltet ist, und die Funktion „Legionellenschutz“ aktiv ist (werkseitig eingestellt auf “ausgeschaltet”). Die Funktion startet am Montag um 1:00 Uhr. Der Kessel wird zur maximal zulässigen Einstelltemperatur (eingestellt im Servicemenü) -
Seite 21: Servicemenü - Alarme
Kesseltemperaturregler EKOSTER 3 25. Servicemenü - Alarme Das Menü ermöglicht die Einstellung der Größen, nach deren Überschreiten der Alarm ausgelöst wird. Wechsel zu Einstellungen - Service- < Alarm > menü / Alarm 25.1 Alarm - Tür-Öffnungssensor Parameter, der das Einschalten des Alarm Alarms zur Signalisierung der Türöff-... -
Seite 22: Servicemenü - Maximale Temperatur
Kesseltemperaturregler EKOSTER 3 26. Servicemenü - maximale Temperatur Menü, das die Einstellung der maxima- < Temp.max > len Kessel- und Rauchgastemperatur ermöglicht, bis zu der im “Hauptmenü / Temperaturen” eingestellt werden kann. 26.1 Maximale Temperatur - Maximale Kesseltemperatur Parameter, der die Einstellung der ma- Temp. -
Seite 23: Frostschutzfunktion
Kesseltemperaturregler EKOSTER 3 29. Frostschutzfunktion Der Regler schützt die Heizinstallation vor dem Einfrieren, indem er das Ein- schalten beider Pumpen in der Situation verursacht, wenn die Wasser- temperatur im System auf 4 °C oder weniger sinkt (die Warmwasserpumpe startet unter der Bedingung, dass der Regler im Modus zur Bedienung von Warmwasser arbeitet). -
Seite 24: Überschreitung Der Rauchgastemperatur
Kesseltemperaturregler EKOSTER 3 30.4 Überschreitung der Rauchgastemperatur In der Situation, wenn die Rauchgas- 06:25 Temp:88° temperatur die im Punkt Max. Temp. / T.Rauchgas Rauchgastemp. eingestellte Temperatur überschreitet, erscheint auf dem Bild- Alarm löschen mit der Taste schirm die Meldung T.Rauchgas und es wird ein unterbrochenes Tonsignal. -
Seite 25: Technische Daten
Kesseltemperaturregler EKOSTER 3 31. Technische Daten Bereich der gemessenen Temperaturen von - 9 °C bis + 99 °C Temperatureinstellbereich für den Kessel von + 60 °C bis + 97 °C Temperatureinstellbereich für den Warmwassererhitzer von + 40 °C bis +70°C Temperatureinstellbereich für die Zentralheizungspumpe von +60°C bis+90°C... -
Seite 26: Grundsätze Für Den Umgang Mit Elektrischen Und Elektronischen Altgeräten
Kesseltemperaturregler EKOSTER 3 32. Grundsätze für den Umgang mit elektrischen und elektronischen Altgeräten Entsorgung von Elektro- und Elektronik-Altgeräten (in der Europäischen Union und anderen europäischen Ländern mit eigenen Sammelsystemen verwendet). Dieses Symbol auf dem Produkt oder seiner Verpackung (gemäß dem Gesetz vom 29.07.2005 über elektrische und elektronische Altgeräte) besagt, dass dieses Produkt nicht als... -
Seite 27: Rauchgasklappen- Und Tür-Öffnungssensor
Kesseltemperaturregler EKOSTER 3 33. Rauchgasklappen- und Tür-Öffnungssensor Das Steuergerät ermöglicht den Anschluss von Rauchgasklappen- und Tür- Öffnungssensoren. Die Option wird aktiviert unter “Servicemenü / Alarme / Türsensor-Alarm und Klappen-sensor-Alarm”. Wir schließen den Sensorkreis an die Eingänge des Steuergeräts an, die mit den Symbolen gekennzeichnet sind und IN . - Seite 28 ul. PrzyjaŸni 141 53-030 Wroc³aw tel. 71 333 73 88 tel. 71 333 74 36 fax 71 333 73 31 E-mail: biuro@dksystem.pl www.dksystem.pl Registrierungsnummer: 000015633...
