FoxESS EPS BOX Handbuch Seite 7

EPS/USV-Verkabelung

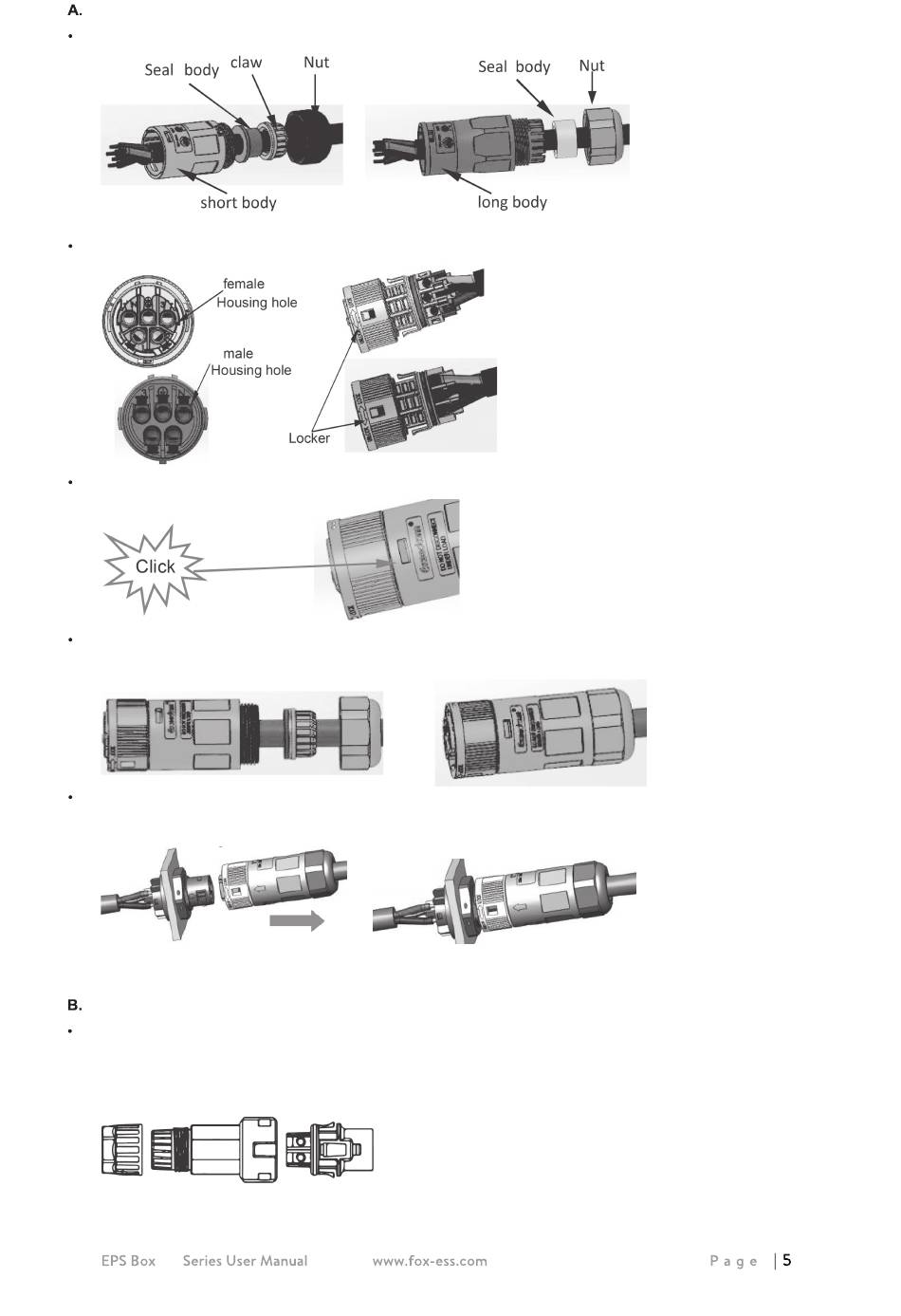

Setzen Sie die Teile auf das Kabel.
Crimpen von Drähten, Schraubendrehmoment 0.8+/-0.1N·m.
Gehäuse in das Gehäuse schieben.
Setzen Sie den Dichtungskörper und den Fadenfänger in den Hauptkörper ein,
schrauben Sie die Sicherungsmutter in den Hauptkörper, und das Drehmoment beträgt(2.5 + / - 0.5N·m).
Stecken Sie das Steckerende in das Buchsenende. Die Drehrichtung des Verschlusses entnehmen Sie bitte der
LOCK-Markierung auf der Baugruppe.
Netz-gekoppelt / LAST-Verkabelung
Trennen Sie den ON-GRID-Stecker wie folgt in drei Teile
Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie das hintere Gehäuse, um es zu lösen, und
nehmen Sie es vom Buchseneinsatz ab.
Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
