FoxESS EPS BOX Handbuch
Inhaltsverzeichnis
Verwandte Anleitungen für FoxESS EPS BOX
Inhaltszusammenfassung für FoxESS EPS BOX
- Seite 2 Inhaltsverzeichnis Einleitung Vorbereitung Paketinhalt Werkzeuge Befestigung Verkabelung Übersicht EPS Box-TP Technische Eigenschaften...
-
Seite 3: Einführung

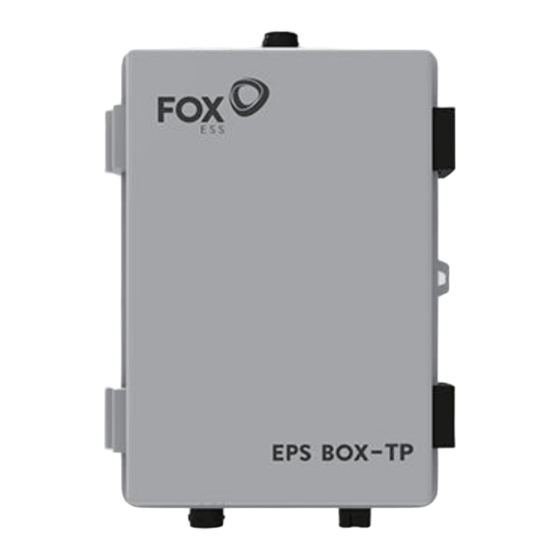

EPS box-TP integriert zwei Leistungsschütze, die dem Benutzer einen einfachen Anschluss ermöglichen. Sie ist mit Geräten mit Back-up-Funktion kompatibel. Konfiguriert mit EPS BOX, müssen Kunden nur 3 Kabel zwischen Wechselrichter und EPS Box anschließen. Es kann den Betrieb vereinfachen und die Sicherheit verbessern. -
Seite 4: Vorbereitung
Vorbereitung Packungsinhalt Vergewissern Sie sich vor der Installation, dass der Inhalt der Verpackung nicht beschädigt ist. Die folgenden Gegenstände sollten in der Verpackung enthalten sein. Objekt Beschreibung Nummer Spreizschraube Dehnungsrohr Polsterblöcke Selbstschneidende Schrauben AC-Steckverbinder Werkzeuge Bevor Sie beginnen, legen Sie die folgenden Werkzeuge bereit. Seitenschneider Schraubenzieher Gummihammer... - Seite 5 Montage Schritt 1: Befestigen Sie die vier Polsterblöcke mit selbstschneidenden Schrauben an der EPS-Box-TP. Schritt 2: Verwenden Sie die EPS Box-TP mit den Polsterblöcken als Schablone, um die vier Löcher an der Wand mit einem Markierungsstift zu markieren. Schritt 3: Bohren Sie die Löcher mit einem 6-mm-Bohrer vorsichtig und achten Sie darauf, dass die Löcher tief genug sind,...
-
Seite 6: Anschluss Der Verdrahtung
Anschluss der Verdrahtung Schritt 1: Netz-String Anschluss Die EPS Box-TP ist für ein dreiphasiges Netz ausgelegt. Der Spannungsbereich ist 220/230/240V; die Frequenz ist 50/60Hz. Andere technische Anforderungen sollten mit den Anforderungen des örtlichen öffentlichen Netzes übereinstimmen. Deutschland ist bis zu 25A mit 6mm² CU erlaubt. Bitte beachten Sie die Installationshinweise und Länderüblichen Normen. - Seite 7 EPS/USV-Verkabelung Setzen Sie die Teile auf das Kabel. Crimpen von Drähten, Schraubendrehmoment 0.8+/-0.1N·m. Gehäuse in das Gehäuse schieben. Setzen Sie den Dichtungskörper und den Fadenfänger in den Hauptkörper ein, schrauben Sie die Sicherungsmutter in den Hauptkörper, und das Drehmoment beträgt(2.5 + / - 0.5N·m). Stecken Sie das Steckerende in das Buchsenende.
- Seite 8 Schieben Sie die Gewindehülse in die Buchse und ziehen Sie die Kappe auf der Anschlussbuchse fest. Entfernen Sie den netzgebundenen Stecker: Drücken Sie das Bajonett mit einem kleinen Schraubendreher oder dem Entriegelungswerkzeug aus dem Schlitz und ziehen Sie es heraus, oder schrauben Sie die Gewindehülse ab und ziehen Sie es heraus. Überblick über EPS Box-TP...
-
Seite 9: Technische Daten
Technische Daten Modell Max. AC-Eingangsstrom AC-Nennspannung AC-Nennfrequenz Max. EPS-Eingangsstrom EPS-Nennspannung EPS-Nennfrequenz Laden Sie Nennausgangsstrom Nennausgangsstrom EPS-Modus Bemessungsnetzspannung Nenn-Netzfrequenz Allgemeine Daten Kühlungskonzept Natürliche Konvektion Betriebstemperaturbereich Abmessungen Nettogewicht Schutz gegen Eindringen... - Seite 12 Tel: 0510- 68092998 WWW.FOX-ESS.COM Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD. Jedes Unternehmen oder jede Einzelperson darf nicht plagiieren, teilweise oder vollständig kopieren (einschließlich S- oftware etc.) und nicht reproduzieren oder ihre Verbreitung in irgendeiner Form oder mit irge- ndwelchen Mitteln ist erlaubt.
