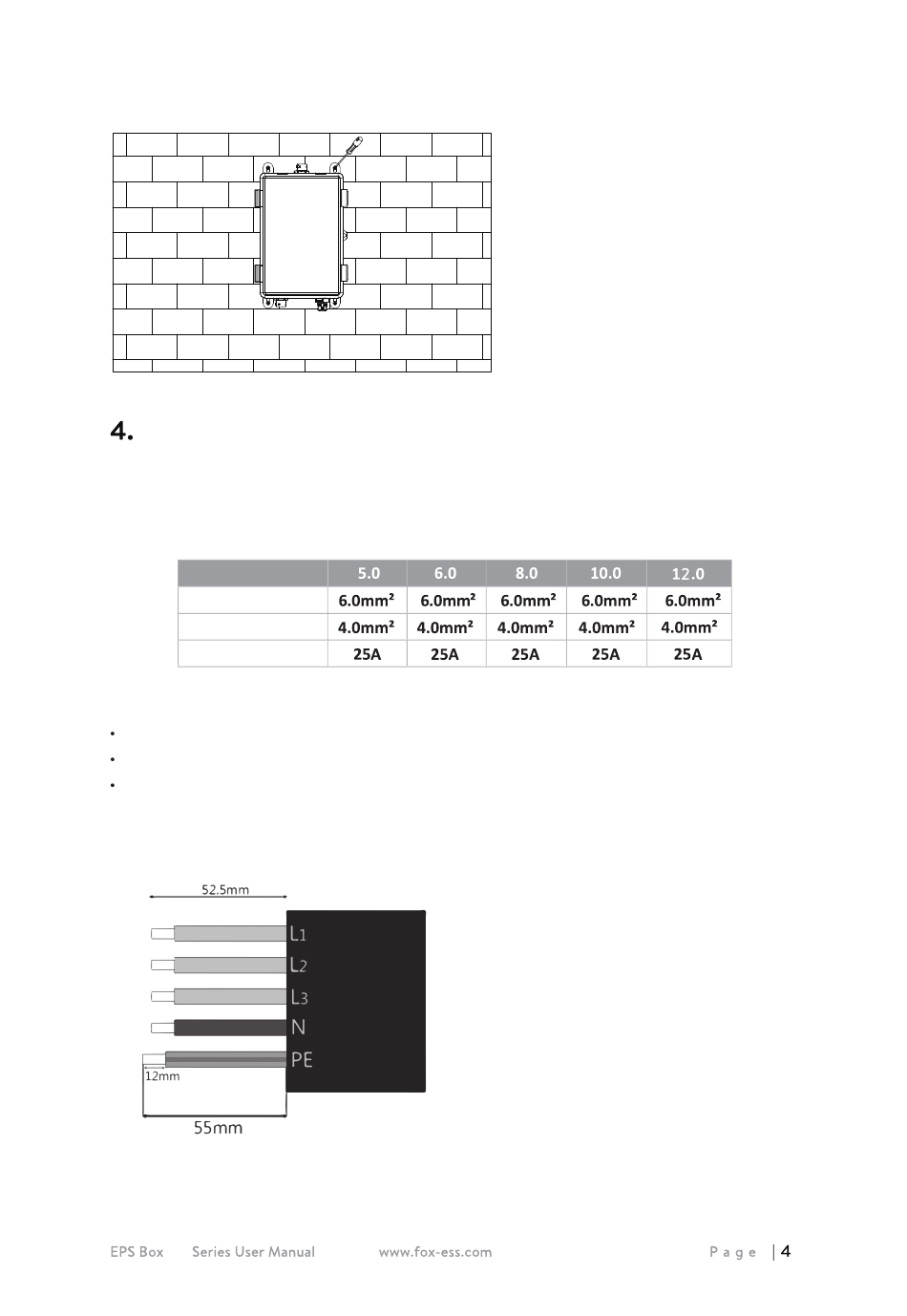

Schritt 4: Bringen Sie die Expansionsschrauben mit dem Schraubenzieher an, um die EPS-Box-TP zu befestigen.
Anschluss der Verdrahtung
Schritt 1: Netz-String Anschluss
Die EPS Box-TP ist für ein dreiphasiges Netz ausgelegt. Der Spannungsbereich ist 220/230/240V;
die Frequenz ist 50/60Hz. Andere technische Anforderungen sollten mit den Anforderungen des örtlichen
öffentlichen Netzes übereinstimmen. Deutschland ist bis zu 25A mit 6mm² CU erlaubt. Bitte beachten Sie
die Installationshinweise und Länderüblichen Normen.
Modell (kW)
Kabel
(Netzgekoppelt)
Kabel (USV/EPS)
Micro-Unterbrecher
Schritt 2: Netzverdrahtung
Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten)
Den Leitungsschutzschalter von allen Phasen abschalten und gegen Wiedereinschalten sichern.
Trimmen Sie die Drähte:
- Alle Drahte auf 52,5 mm und den PE-Draht auf 55 mm kürzen.- Mit der Crimpzange 12 mm der Isolierung von allen
Drahtenden wie folgt abschneiden.
Nota：Bitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche Installation.
-TP
L1/L2/L3: Braun/Rot/Grün oder Gelbes Kabel
N: Blau/Schwarzer Draht
PE: Gelber und grüner Draht
