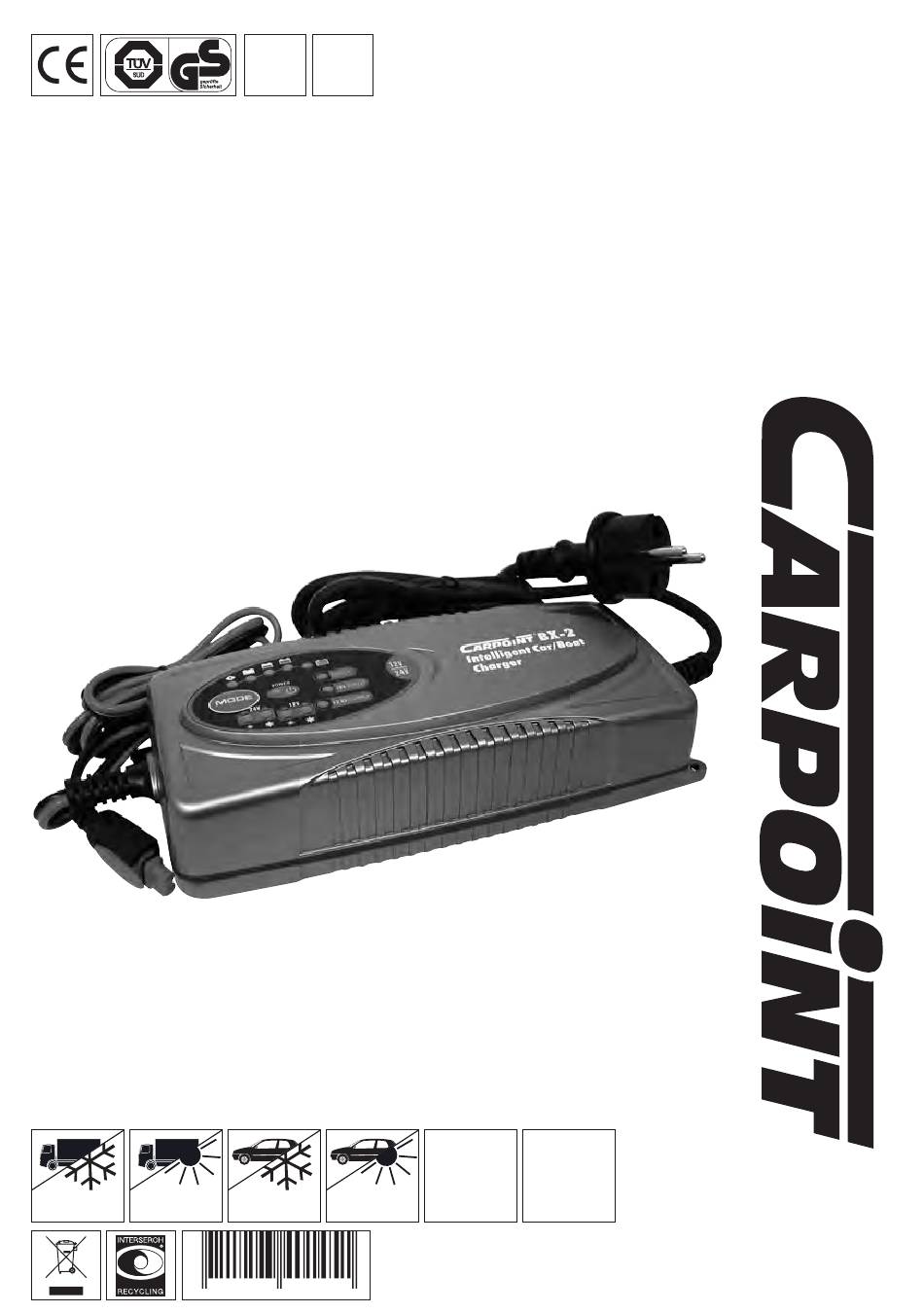

IP65 BX-2
SWITCH MODE BATTERY CHARGER 3,5A/7A 12V/24V
ACCULADER • BATTERIE LADEGERÄT • CHARGEUR • CARGADOR
INSTRUCTION MANUAL
GEBRUIKSAANWIJZING
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUAL DE INSTRUCCIONES
SUPPLY
BOOST
29,4V/3,5A
28,8V/3,5A
14,7V/7,0A
14,4V/7,0A
13,6V/5,0A
16,0V/1,5A
8 7 1 1 2 9 3 4 0 1 4 5 1
06.358.62 • MADE IN chINA FOR cARPOINT
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Carpoint 06.358.62
Inhaltszusammenfassung für Carpoint 06.358.62
- Seite 1 ACCULADER • BATTERIE LADEGERÄT • CHARGEUR • CARGADOR INSTRUCTION MANUAL GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUAL DE INSTRUCCIONES SUPPLY BOOST 29,4V/3,5A 28,8V/3,5A 14,7V/7,0A 14,4V/7,0A 13,6V/5,0A 16,0V/1,5A 8 7 1 1 2 9 3 4 0 1 4 5 1 06.358.62 • MADE IN chINA FOR cARPOINT...
- Seite 2 ACCULADER • BATTERIE LADEGERÄT • CHARGEUR • CARGADOR INSTRUCTION MANUAL GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUAL DE INSTRUCCIONES SUPPLY BOOST 29,4V/3,5A 28,8V/3,5A 14,7V/7,0A 14,4V/7,0A 13,6V/5,0A 16,0V/1,5A 8 7 1 1 2 9 3 4 0 1 4 5 1 06.358.62 • MADE IN chINA FOR cARPOINT...
- Seite 3 Mode 4 Mode 2 Mode 6 Mode 5 Mode 1 Mode 3...
- Seite 28 InhaLtSverzeIchnIS Für Ihre Sicherheit Produkteigenschaften Produktsicherheit Verpackungsinhalt Sicherheitsvorkehrungen Standort des Ladegeräts Batterietyp und Einstellungen Betrieb Aufladen Beschreibung des Geräts Anzeigen Beschreibung der Einzelteile Lademodus Zurücksetzen/Löschen Identifikation von überlappender Spannung Anzeige des Ladestatus Wechsel zwischen verschiedenen Modi MODUS 1 (28,8V/3,5A) MODUS 2 (29,4V/3,5A) MODUS 3 (14,4V/7A) MODUS 4 (14,7V/7A) MODUS 5 (13,6V/5A) MODUS 6 (16V/1,5A) Wiederaufladung einer erschöpften Batterie...
-
Seite 29: Für Ihre Sicherheit
Mit dieser integrierten Funktion werden Funken verhindert, die oft während Verbindungen auftreten. • Vollständig von der internen MCU (Micro-Computer-Unit) gesteuert, welches das Gerät schneller, leistungsstarker, verlässlicher und intelligenter macht. Diese Einheit erkennt den Ladestatus der angeschlossenen Batterie und initiiert den Ladevorgang. • Bestimmungsgemäß staub- und spritzwassergeschützt (IP65). Zugelassen für den Außengebrauch. • Doppelte Isolierung verPackungSInhaLt 1) Carpoint Ladegerät 06.358.62 2) Austauschbare Ladekabel mit Klemmen zur Schnellverbindung 3) Austauschbare Ladekabel mit Ösenklemmen zur Schnellverbindung (Ø 6,3mm) 4) Steckfertige Sicherung 10A 5) Benutzerhandbuch SIcherheItSvorkehrungen • Das Carpoint Ladegerät ist für das Aufladen von 12V SLA 14-230Ah und 24V SLA 14-120Ah Batterien. Verwenden Sie es nicht für andere... -
Seite 30: Standort Des Ladegeräts
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen. • Vermeiden Sie Gefahrensituationen für Körper und Leben! Verwenden Sie das Ladegerät nicht mit beschädigten Kabeln . Diese müssen von zugelassenen Technikern repariert werden. • Tragen Sie beim Aufladen immer Sicherheitsbrille, Handschuhe, Schutzkleidung und halten Sie Ihr Gesicht von der Batterie fern. • Explosionsgefahr! Eine Batterie im Ladezustand kann explosive Gase freilassen. Rauchen Sie nicht und vermeiden Sie Funken oder Flammen in der Umgebung der Batterie. • Explosions- und Brandgefahr! Während des Ladens sollten Sie keine explosiven oder brennbaren Substanzen wie Benzin oder Lösungsmittel in der Nähe des Ladegerätes oder der Batterie aufbewahren. • Bedecken Sie das Ladegerät während des Ladevorgangs nicht. • Gefahr chemischer Verbrennungen! Batteriesäure ist sehr ätzend. Wenn Ihre Haut oder Augen mit der Säure in Verbindung kommen, spülen Sie die betroffenen Stellen umgehend mit ausreichend Wasser ab und suchen Sie einen Arzt auf. • Laden Sie keine gefrorenen Batterien auf. • Laden Sie keine beschädigten Batterien auf. • Vergewissern Sie sich vor dem Aufladen, dass die Batterien den angegebenen Nenngrößen entsprechen, da die Ladeleistung sonst ernsthaft beeinträchtigt werden kann. • Wenn Sie die Batterie in das Ladegerät einlegen, beachten Sie die Polarität und vermeiden Sie Kurzschlüsse. • Trennen Sie die Batterie vom Ladegerät, wenn dieses nicht an die Stromversorgung angeschlossen ist. Damit vermeiden Sie den Rückstromverbrauch. • Der Ladevorgang muss sofort unterbrochen werden, wenn die Batterie zu heiß ist oder während des Ladens Flüssigkeit austritt. • Nehmen Sie das Ladegerät im Falle von Fehlfunktionen oder Beschädigungen sofort vom Netz. -
Seite 31: Batterietyp Und Einstellungen
BatterIetYP und eInSteLLungen Folgende Empfehlungen stellen nur Richtlinien dar. Wenden Sie sich für genaue Details und Anleitungen an den Batteriehersteller. Symbol modell einstellungen details 28,8V/3,5A Dieser Modus ist normalerweise für 24V Nassbatterien, wartungsfreie und Gelbatterien geeignet. 29,4V/3,5A Dieser Modus ist empfehlenswert für verschiedene 24V Vliesbatterien. Er ist auch für das Aufladen von Batterien bei Temperaturen unter 0 Grad geeignet. -
Seite 32: Beschreibung Des Geräts
Im Falle einer umgedrehten Verbindungspolarität indiziert das rote LED den Fehlermodus. Diese Funktion ist nicht während des Modus der Stromversorgung verfügbar. Das rote Fehler-LED wird auch angezeigt, wenn der Ladevorgang ohne Anschluss der Batterieladekabel begonnen wird. 3) Aufladen mit Ösenklemmen (dauerhafte Verbindung mit der Fahrzeugbatterie) a) Nehmen Sie das Kabel vom Netz, bevor Sie die Batteriekabel anschließen oder entfernen. b) Schließen Sie den roten Draht [22] („+”) an den positiven Pol („+”) und den schwarzen Draht [23] („-“) an den negativen Pol („-“). BeSchreIBung deS gerätS a) anzeige: anziege Symbol Beschreibung Gelbes LED eingeschaltet für „POWER” LED leuchtet im Falle eines offenen Kreislaufs Kurzschlusses oder einer umgekehrten Anschlusspolarität. Rotes LED eingeschaltet für „Modus 1”(28,8V/3,5A) bei 24V Batterie. Rotes LED eingeschaltet für „Modus 2”(29,4V/3,5A) bei 24V Batterie. Rotes LED eingeschaltet für „Modus 3”(14,4V/7A) bei 12V Batterie. -
Seite 33: Anzeigen
Stecker Buchsenanschluss mit Schutzkappe Sicherungshalterung mit steckfertiger 10A Sicherung „+” Verbindungskabel (rot) mit geschlossenem Kabelschuh „-” Verbindungskabel (schwarz) mit geschlossenem Kabelschuh Buchsenanschluss „+” Verbindungskabel (rot) mit Schnellspanner (rot) „-” Verbindungskabel (schwarz) mit Schnellspanner (schwarz) LademoduS Das Carpoint Batterieladegerät hat eine einzigartige Speicherfunktion. Beim Einschalten kehrt das Gerät automatisch in den zuletzt eingeschalteten Lademodus zurück. Dies ist eine praktische Funktion für wiederholte Ladevorgänge. Wenn Sie jedoch verschiedene Batterien bei unterschiedlichen Umgebungstemperaturen aufladen möchten, können Sie manuell durch Drücken von einen besonderen Lademodus einschalten. Drücken Sie diese Taste, bis die Lampe für die richtige Spannungszahl leuchtet. Das Ladegerät aktiviert den gewählten Modus innerhalb von 0,5 Sekunden. zurückSetzen/LöSchen Zu Beginn des Ladevorgangs, nach dem Anschluss an das Netz, stellt das Ladegerät wieder die Grundeinstellung für „Power” ein und verbleibt in der , bis Sie als Nutzer eine andere Funktion ausführen. Das gelbe LED leuchtet. IdentIFIkatIon von üBerLaPPender SPannung Um eine 14.6-21V±0.25V Batterie zu behandeln, sollte es sich um eine vollständig geladene 12V Batterie oder eine extrem entladene 24V... -
Seite 34: Modus 1 (28,8V/3,5A)
b) Für 24V Batterien: „Modus 1” (28,8V/3,5A) „Modus 2” (29,4V/3,5A) – Anzeige wird in dieser Reihenfolge fortgesetzt. Wenn Sie die Taste drücken, schaltet das Gerät automatisch in den nächsten Modus und beginnt mit dem Betrieb in diesem bestimmten Modus. Wenn eine Batterie nach dem vollständigen Laden nicht vom Ladegerät getrennt wird, verbleibt sie im Modus der Erhaltungsladung, auch wenn Sie einen anderen Modus einschalten. Dadurch wird die Batterie vor Schäden geschützt. -
Seite 35: Modus 5 (13,6V/5A)
Wenn das Ladegerät an eine Batterie angeschlossen wird, erkennt das Gerät vor dem Ladevorgang automatisch die Spannung der Batterie. Falls die Spannung niedriger als 4.5V (bei 12V Batterien) oder 16V (bei 24V Batterien) ist, wird das Carpoint Ladegerät aufgrund seines internen Sicherheitskreislaufs den Ladevorgang nicht beginnen. -
Seite 36: Hauptladezeit
** Welligkeit bezieht sich auf die Störung von Strom und Spannung. Eine hohe Stromwelligkeit erhitzt die Batterie und verringert die Lebensdauer der Batterie. Im Gegensatz zu einem linearen Ladegerät, welches eine Stromwelligkeit von bis zu 400% hat, liegt dieser Wert beim Carpoint Ladegerät unter 2% (0,15/12V oder 0,3/24V Batteriespannung), was noch viel weniger ist als die 5% bei Bleibatterien. Ausrüstungen, die an die Batterie angeschlossen werden, können bei hoher Stromwelligkeit beschädigt werden. LadePhaSen Das Carpoint Ladegerät absolviert einen 7-stufigen und vollautomatischen Ladekreislauf. modus einstellungen Symbol modus einstellungen... -
Seite 37: Überprüfung & Wiederherstellung
Batterieladekurve (24V/3.5A) * Im Falle des Ladens bei kaltem Wetter bezieht sich das Symbol auf eine Stromstärke von 29,4V anstatt von 28,8V. Batterieladekurve (12V/7A) * Im Falle des Ladens bei kaltem Wetter bezieht sich das Symbol auf eine Stromstärke von 14.7V anstatt von 14.4V. 1) überprüfung & wiederherstellung: Sobald Ladeinformationen an das Ladegerät geschickt werden, überprüft das einzigartige System des Gerätes automatisch den Status der Batterie (es misst die Spannung). Wenn die Spannung einer extrem entladenen Batterie über 4,5V±0,5V (bei 12V Batterien) oder 16V±0,25V (bei 24V Batterien) ist, beginnt das Ladegerät mit der Impulsladung bei hoher Spannung von 3A und niedriger Spannung von 1,5A für die Wiederherstellung. -
Seite 38: Bei 12V Batterien
Wenn Sie das Ladegerät auf unbestimmt Zeit angeschlossen lassen, überprüfen Sie bitte aller vier Wochen (oder anhand der Herstellerempfehlung) den Wasserstand, um zu gewährleisten, dass die Batterie in geeignetem Zustand bleibt. 6) Stromversorgung von 13,6v: Das Carpoint Ladegerät liefert eine konstante Stromstärke von 13,6V und eine Spannung von bis zu 5,0A. Das eignet sich für die Erhaltungsladung von 12V Batterien, wobei eine Erhaltungsladung von 100% der Batteriespannung angestrebt wird. Das Carpoint Ladegerät wird auch als Stromversorgung mit einer maximalen Kapazität von 13,6V/5,0A verwendet. In diesem Zustand ist die Funktion des Funkenschutzes deaktiviert, aber der Schutz vor umgekehrter Polarität bleibt aktiv. Das Gerät ist mit einem elektronischen Überhitzungsschutz ausgestattet, welcher aktiviert wird, wenn die Stromzufuhr vom Ladegerät unter 4,5V und die Spannung unter 6A (max.) fällt. In dieser Situation schaltet das Ladegerät zurück in den Modus [1] „Power”. -
Seite 39: Betriebsmodus
Lade-LEDs sind an, aber das Ladegerät lädt nicht richtig a) Die Batterie ist eventuell defekt oder zu groß b) Die Batterie hat eventuell einen zu hohen Stromabgang. Ersetzen Sie die Batterie. wartung Das Carpoint Ladegerät benötigt keine besondere Wartung. Installieren, pflegen oder warten Sie das Gerät nur, wenn es vom Netz getrennt ist. Sie können es mit einem trocknen oder weichen Tuch reinigen. Verwenden Sie unter keinen Umständen Lösungs- oder Reinigungsmittel. InStaLLatIon und auSmaSSe deS gerätS Das Gerät kann ganz einfach mit 2 Schrauben installiert werden. Bitte informieren Sie sich in der Produktabbildung. zuBehör Das Carpoint Ladegerät wird mit 2 abnehmbaren und austauschbaren, farbigen Kabelsets geliefert – eines mit Klemmen und das andere mit Ösenanschlüssen (Ø6.3mm) mit linearer, steckfertiger Batterieschutzsicherung (10A) für die dauerhafte Installation in die Batteriepfosten, um die Batterie durch eine Schnappverbindung schnell anschließen oder trennen zu können. konFormItätSerkLärung Getestet und zugelassen durch und in Übereinstimmung mit EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3- 2, EN 61000-3-3, EN 50366. - Seite 64 Mode 4 Mode 2 Mode 6 Mode 5 Mode 1 Mode 3...
- Seite 89 INHALTSVERZEICHNIS Für Ihre Sicherheit Produkteigenschaften Produktsicherheit Verpackungsinhalt Sicherheitsvorkehrungen Standort des Ladegeräts Batterietyp und Einstellungen Betrieb Aufladen Beschreibung des Geräts Anzeigen Beschreibung der Einzelteile Lademodus Zurücksetzen/Löschen Identifikation von überlappender Spannung Anzeige des Ladestatus Wechsel zwischen verschiedenen Modi MODUS 1 (28,8V/3,5A) MODUS 2 (29,4V/3,5A) MODUS 3 (14,4V/7A) MODUS 4 (14,7V/7A) MODUS 5 (13,6V/5A) MODUS 6 (16V/1,5A) Wiederaufladung einer erschöpften Batterie...
-
Seite 90: Für Ihre Sicherheit
Mit dieser integrierten Funktion werden Funken verhindert, die oft während Verbindungen auftreten. • Vollständig von der internen MCU (Micro-Computer-Unit) gesteuert, welches das Gerät schneller, leistungsstarker, verlässlicher und intelligenter macht. Diese Einheit erkennt den Ladestatus der angeschlossenen Batterie und initiiert den Ladevorgang. • Bestimmungsgemäß staub- und spritzwassergeschützt (IP65). Zugelassen für den Außengebrauch. • Doppelte Isolierung VERPACKUNGSINHALT 1) Carpoint Ladegerät 06.358.62 2) Austauschbare Ladekabel mit Klemmen zur Schnellverbindung 3) Austauschbare Ladekabel mit Ösenklemmen zur Schnellverbindung (Ø 6,3mm) 4) Steckfertige Sicherung 10A 5) Benutzerhandbuch SICHERHEITSVORKEHRUNGEN • Das Carpoint Ladegerät ist für das Aufladen von 12V SLA 14-230Ah und 24V SLA 14-120Ah Batterien. Verwenden Sie es nicht für andere... -
Seite 91: Standort Des Ladegeräts
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen. • Vermeiden Sie Gefahrensituationen für Körper und Leben! Verwenden Sie das Ladegerät nicht mit beschädigten Kabeln . Diese müssen von zugelassenen Technikern repariert werden. • Tragen Sie beim Aufladen immer Sicherheitsbrille, Handschuhe, Schutzkleidung und halten Sie Ihr Gesicht von der Batterie fern. • Explosionsgefahr! Eine Batterie im Ladezustand kann explosive Gase freilassen. Rauchen Sie nicht und vermeiden Sie Funken oder Flammen in der Umgebung der Batterie. • Explosions- und Brandgefahr! Während des Ladens sollten Sie keine explosiven oder brennbaren Substanzen wie Benzin oder Lösungsmittel in der Nähe des Ladegerätes oder der Batterie aufbewahren. • Bedecken Sie das Ladegerät während des Ladevorgangs nicht. • Gefahr chemischer Verbrennungen! Batteriesäure ist sehr ätzend. Wenn Ihre Haut oder Augen mit der Säure in Verbindung kommen, spülen Sie die betroffenen Stellen umgehend mit ausreichend Wasser ab und suchen Sie einen Arzt auf. • Laden Sie keine gefrorenen Batterien auf. • Laden Sie keine beschädigten Batterien auf. • Vergewissern Sie sich vor dem Aufladen, dass die Batterien den angegebenen Nenngrößen entsprechen, da die Ladeleistung sonst ernsthaft beeinträchtigt werden kann. • Wenn Sie die Batterie in das Ladegerät einlegen, beachten Sie die Polarität und vermeiden Sie Kurzschlüsse. • Trennen Sie die Batterie vom Ladegerät, wenn dieses nicht an die Stromversorgung angeschlossen ist. Damit vermeiden Sie den Rückstromverbrauch. • Der Ladevorgang muss sofort unterbrochen werden, wenn die Batterie zu heiß ist oder während des Ladens Flüssigkeit austritt. • Nehmen Sie das Ladegerät im Falle von Fehlfunktionen oder Beschädigungen sofort vom Netz. -
Seite 92: Batterietyp Und Einstellungen
BATTERIETYP UND EINSTELLUNGEN Folgende Empfehlungen stellen nur Richtlinien dar. Wenden Sie sich für genaue Details und Anleitungen an den Batteriehersteller. Symbol Modell Einstellungen Details 28,8V/3,5A Dieser Modus ist normalerweise für 24V Nassbatterien, wartungsfreie und Gelbatterien geeignet. 29,4V/3,5A Dieser Modus ist empfehlenswert für verschiedene 24V Vliesbatterien. Er ist auch für das Aufladen von Batterien bei Temperaturen unter 0 Grad geeignet. -
Seite 93: Beschreibung Des Geräts
Im Falle einer umgedrehten Verbindungspolarität indiziert das rote LED den Fehlermodus. Diese Funktion ist nicht während des Modus der Stromversorgung verfügbar. Das rote Fehler-LED wird auch angezeigt, wenn der Ladevorgang ohne Anschluss der Batterieladekabel begonnen wird. 3) Aufladen mit Ösenklemmen (dauerhafte Verbindung mit der Fahrzeugbatterie) a) Nehmen Sie das Kabel vom Netz, bevor Sie die Batteriekabel anschließen oder entfernen. b) Schließen Sie den roten Draht [22] („+”) an den positiven Pol („+”) und den schwarzen Draht [23] („-“) an den negativen Pol („-“). BESCHREIBUNG DES GERÄTS a) Anzeige: Anziege Symbol Beschreibung Gelbes LED eingeschaltet für „POWER” LED leuchtet im Falle eines offenen Kreislaufs Kurzschlusses oder einer umgekehrten Anschlusspolarität. Rotes LED eingeschaltet für „Modus 1”(28,8V/3,5A) bei 24V Batterie. Rotes LED eingeschaltet für „Modus 2”(29,4V/3,5A) bei 24V Batterie. Rotes LED eingeschaltet für „Modus 3”(14,4V/7A) bei 12V Batterie. -
Seite 94: Beschreibung Der Einzelteile
Stecker Buchsenanschluss mit Schutzkappe Sicherungshalterung mit steckfertiger 10A Sicherung „+” Verbindungskabel (rot) mit geschlossenem Kabelschuh „-” Verbindungskabel (schwarz) mit geschlossenem Kabelschuh Buchsenanschluss „+” Verbindungskabel (rot) mit Schnellspanner (rot) „-” Verbindungskabel (schwarz) mit Schnellspanner (schwarz) LADEMODUS Das Carpoint Batterieladegerät hat eine einzigartige Speicherfunktion. Beim Einschalten kehrt das Gerät automatisch in den zuletzt eingeschalteten Lademodus zurück. Dies ist eine praktische Funktion für wiederholte Ladevorgänge. Wenn Sie jedoch verschiedene Batterien bei unterschiedlichen Umgebungstemperaturen aufladen möchten, können Sie manuell durch Drücken von einen besonderen Lademodus einschalten. Drücken Sie diese Taste, bis die Lampe für die richtige Spannungszahl leuchtet. Das Ladegerät aktiviert den gewählten Modus innerhalb von 0,5 Sekunden. ZURÜCKSETZEN/LÖSCHEN Zu Beginn des Ladevorgangs, nach dem Anschluss an das Netz, stellt das Ladegerät wieder die Grundeinstellung für „Power” ein und verbleibt in der , bis Sie als Nutzer eine andere Funktion ausführen. Das gelbe LED leuchtet. IDENTIFIKATION VON ÜBERLAPPENDER SPANNUNG Um eine 14.6-21V±0.25V Batterie zu behandeln, sollte es sich um eine vollständig geladene 12V Batterie oder eine extrem entladene 24V... -
Seite 95: Modus 1 (28,8V/3,5A)
b) Für 24V Batterien: „Modus 1” (28,8V/3,5A) „Modus 2” (29,4V/3,5A) – Anzeige wird in dieser Reihenfolge fortgesetzt. Wenn Sie die Taste drücken, schaltet das Gerät automatisch in den nächsten Modus und beginnt mit dem Betrieb in diesem bestimmten Modus. Wenn eine Batterie nach dem vollständigen Laden nicht vom Ladegerät getrennt wird, verbleibt sie im Modus der Erhaltungsladung, auch wenn Sie einen anderen Modus einschalten. Dadurch wird die Batterie vor Schäden geschützt. -
Seite 96: Modus 5 (13,6V/5A)
Wenn das Ladegerät an eine Batterie angeschlossen wird, erkennt das Gerät vor dem Ladevorgang automatisch die Spannung der Batterie. Falls die Spannung niedriger als 4.5V (bei 12V Batterien) oder 16V (bei 24V Batterien) ist, wird das Carpoint Ladegerät aufgrund seines internen Sicherheitskreislaufs den Ladevorgang nicht beginnen. -
Seite 97: Hauptladezeit
** Welligkeit bezieht sich auf die Störung von Strom und Spannung. Eine hohe Stromwelligkeit erhitzt die Batterie und verringert die Lebensdauer der Batterie. Im Gegensatz zu einem linearen Ladegerät, welches eine Stromwelligkeit von bis zu 400% hat, liegt dieser Wert beim Carpoint Ladegerät unter 2% (0,15/12V oder 0,3/24V Batteriespannung), was noch viel weniger ist als die 5% bei Bleibatterien. Ausrüstungen, die an die Batterie angeschlossen werden, können bei hoher Stromwelligkeit beschädigt werden. LADEPHASEN Das Carpoint Ladegerät absolviert einen 7-stufigen und vollautomatischen Ladekreislauf. Modus Einstellungen Symbol Modus Einstellungen... -
Seite 98: Überprüfung & Wiederherstellung
Batterieladekurve (24V/3.5A) * Im Falle des Ladens bei kaltem Wetter bezieht sich das Symbol auf eine Stromstärke von 29,4V anstatt von 28,8V. Batterieladekurve (12V/7A) * Im Falle des Ladens bei kaltem Wetter bezieht sich das Symbol auf eine Stromstärke von 14.7V anstatt von 14.4V. 1) Überprüfung & Wiederherstellung: Sobald Ladeinformationen an das Ladegerät geschickt werden, überprüft das einzigartige System des Gerätes automatisch den Status der Batterie (es misst die Spannung). Wenn die Spannung einer extrem entladenen Batterie über 4,5V±0,5V (bei 12V Batterien) oder 16V±0,25V (bei 24V Batterien) ist, beginnt das Ladegerät mit der Impulsladung bei hoher Spannung von 3A und niedriger Spannung von 1,5A für die Wiederherstellung. -
Seite 99: Aufnahme
HINWEIS: Wenn Sie das Ladegerät auf unbestimmt Zeit angeschlossen lassen, überprüfen Sie bitte aller vier Wochen (oder anhand der Herstellerempfehlung) den Wasserstand, um zu gewährleisten, dass die Batterie in geeignetem Zustand bleibt. 6) Stromversorgung von 13,6V: Das Carpoint Ladegerät liefert eine konstante Stromstärke von 13,6V und eine Spannung von bis zu 5,0A. Das eignet sich für die Erhaltungsladung von 12V Batterien, wobei eine Erhaltungsladung von 100% der Batteriespannung angestrebt wird. Das Carpoint Ladegerät wird auch als Stromversorgung mit einer maximalen Kapazität von 13,6V/5,0A verwendet. In diesem Zustand ist die Funktion des Funkenschutzes deaktiviert, aber der Schutz vor umgekehrter Polarität bleibt aktiv. Das Gerät ist mit einem elektronischen Überhitzungsschutz ausgestattet, welcher aktiviert wird, wenn die Stromzufuhr vom Ladegerät unter 4,5V und die Spannung unter 6A (max.) fällt. In dieser Situation schaltet das Ladegerät zurück in den Modus [1] „Power”. -
Seite 100: Betriebsmodus
Lade-LEDs sind an, aber das Ladegerät lädt nicht richtig a) Die Batterie ist eventuell defekt oder zu groß b) Die Batterie hat eventuell einen zu hohen Stromabgang. Ersetzen Sie die Batterie. WARTUNG Das Carpoint Ladegerät benötigt keine besondere Wartung. Installieren, pflegen oder warten Sie das Gerät nur, wenn es vom Netz getrennt ist. Sie können es mit einem trocknen oder weichen Tuch reinigen. Verwenden Sie unter keinen Umständen Lösungs- oder Reinigungsmittel. INSTALLATION UND AUSMASSE DES GERÄTS Das Gerät kann ganz einfach mit 2 Schrauben installiert werden. Bitte informieren Sie sich in der Produktabbildung. ZUBEHÖR Das Carpoint Ladegerät wird mit 2 abnehmbaren und austauschbaren, farbigen Kabelsets geliefert – eines mit Klemmen und das andere mit Ösenanschlüssen (Ø6.3mm) mit linearer, steckfertiger Batterieschutzsicherung (10A) für die dauerhafte Installation in die Batteriepfosten, um die Batterie durch eine Schnappverbindung schnell anschließen oder trennen zu können. KONFORMITÄTSERKLÄRUNG Getestet und zugelassen durch und in Übereinstimmung mit EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3- 2, EN 61000-3-3, EN 50366.
