Topens AT1202 Bedienungsanleitung Seite 21

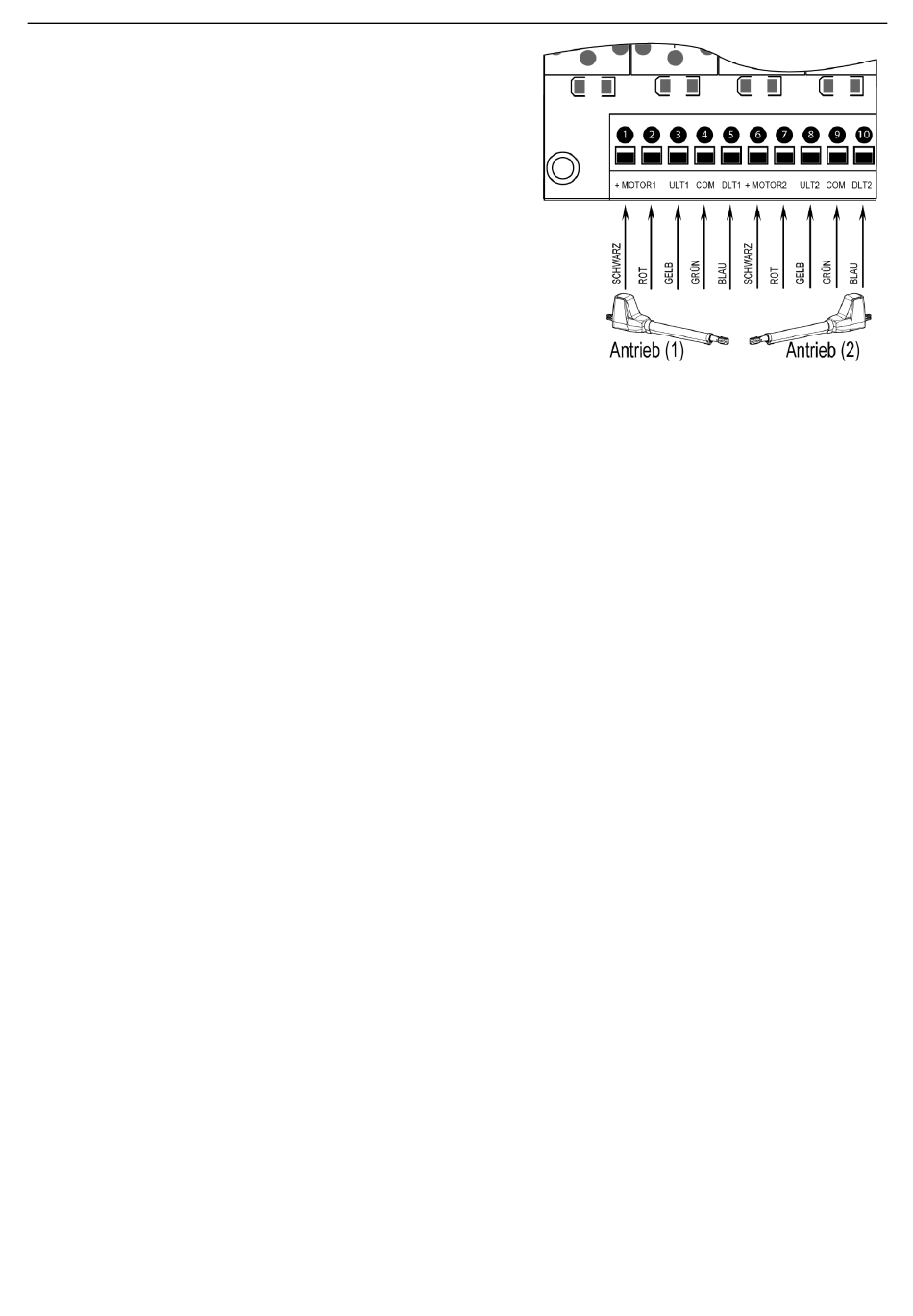

Motoranschluss für DRÜCKEN-ZUM-ÖFFNEN
Die Verbindung der Stromkabel des Motors und
Endschalterskabel bei „Drücken-zum-Öffnen" unterscheidet
sich von der Verbindung bei "Ziehen-zum-Öffnen". Daher
sollen die Kabel von Motor 1 und Motor 2 wie das rechte Bild an
den Schaltkasten angeschlossen werden.
Das schwarze Kabel soll die Motor+ Klemme eingeführt
werden, das rote Kabel soll in die Motor- Klemme eingeführt
werden, das gelbe Kabel in die ULT1 Klemme, das blaue
Kabel in die DLT1 Klemme und das grüne Kabel in die COM
Klemme.
Motoranschluss für ZIEHEN-ZUM-ÖFFNEN
Torantrieb 1 (für ZIEHEN-ZUM-ÖFFNEN)
Stecken Sie die abisolierten Kabel in die entsprechenden Klemmen auf der Klemmenleiste des Antriebs. Das
rote Kabel wird in die Klemme MOTOR1+, das schwarze Kabel in MOTOR1-, das blaue Kabel in ULT1, das
grüne Kabel in COM und das gelbe Kabel in die Klemme DLT1 eingeführt.
Torantrieb 2 (für ZIEHEN-ZUM-ÖFFNEN)
Ähnlich wie beim Anschluss von Antrieb 1 die abisolierten Kabeladern in die entsprechenden Klemmen auf der
Klemmenleiste des Antriebs stecken. Das rote Kabel soll in die Klemme MOTOR2+, das schwarze Kabel in
MOTOR2-, das blaue Kabel in ULT2, das grüne Kabel in COM und das gelbe Kabel in die Klemme DLT2
eingeführt werden.
HINWEIS: Es wird empfohlen, dass der Torantrieb 1 als Master-Tor und der Torantrieb 2 als Slave-Tor installiert
wird.
Alarmleuchte (bei einigen Modellen enthalten, abhängig vom jeweiligen Lieferumfang)
Das rote Kabel der Alarmleuchte sollte in +LAMP (#11) Klemme gesteckt werden, das weiße Kabel in LAMP- (#12)
Klemme.
Pufferbatterie & Solarmodul & Solarregler (optional)
Wenn kein Solarmodul zum Laden der Batterie verwendet werden, sollten die „24V+" der Batterie an die Klemme
BAT+ (#13) angeschlossen werden. „24V-" sollte an die Klemme „BAT-" (#14) angeschlossen werden.
Die Batterie kann auch über das Solarmodul und den Solarregler aufgeladen werden. Bitte beachten Sie die
manuelle Anleitung von Solarmodul und Solarregler, die für die Kabelverbindung getrennt sind.
Lichtschrankensystem (bei einigen Modellen enthalten, abhängig vom jeweiligen
Lieferumfang)
Verwenden Sie ein 2-adriges Kabel, um die Klemme „- ~" von Sender der Lichtschranke mit der Klemme
„14" und die Klemme „+ ~" mit der Klemme „9" zu verbinden. Auch die Klemmen „- ~" und „+ ~" von
Empfänger der Lichtschranke sollten parallel mit den Klemmen „14" und „9" verbunden werden.
Mit einem weiteren 2-adrigen Kabel verbinden Sie die Klemme „COM" von Empfänger mit der Klemme
„17" und die Klemme „NC" mit der Klemme „18".
(optional)
Wandschalter
Der Wandschalter sollte mit den Klemmen „19" und „20" verbunden werden. Der Torantrieb arbeitet
abwechselnd durch Drücken des Wandschalters (Öffnen-Stopp-Schließen-Stopp-Öffnen).
18
