Installation des Torantriebs am Tor – für Drücken-zum-Öffnen

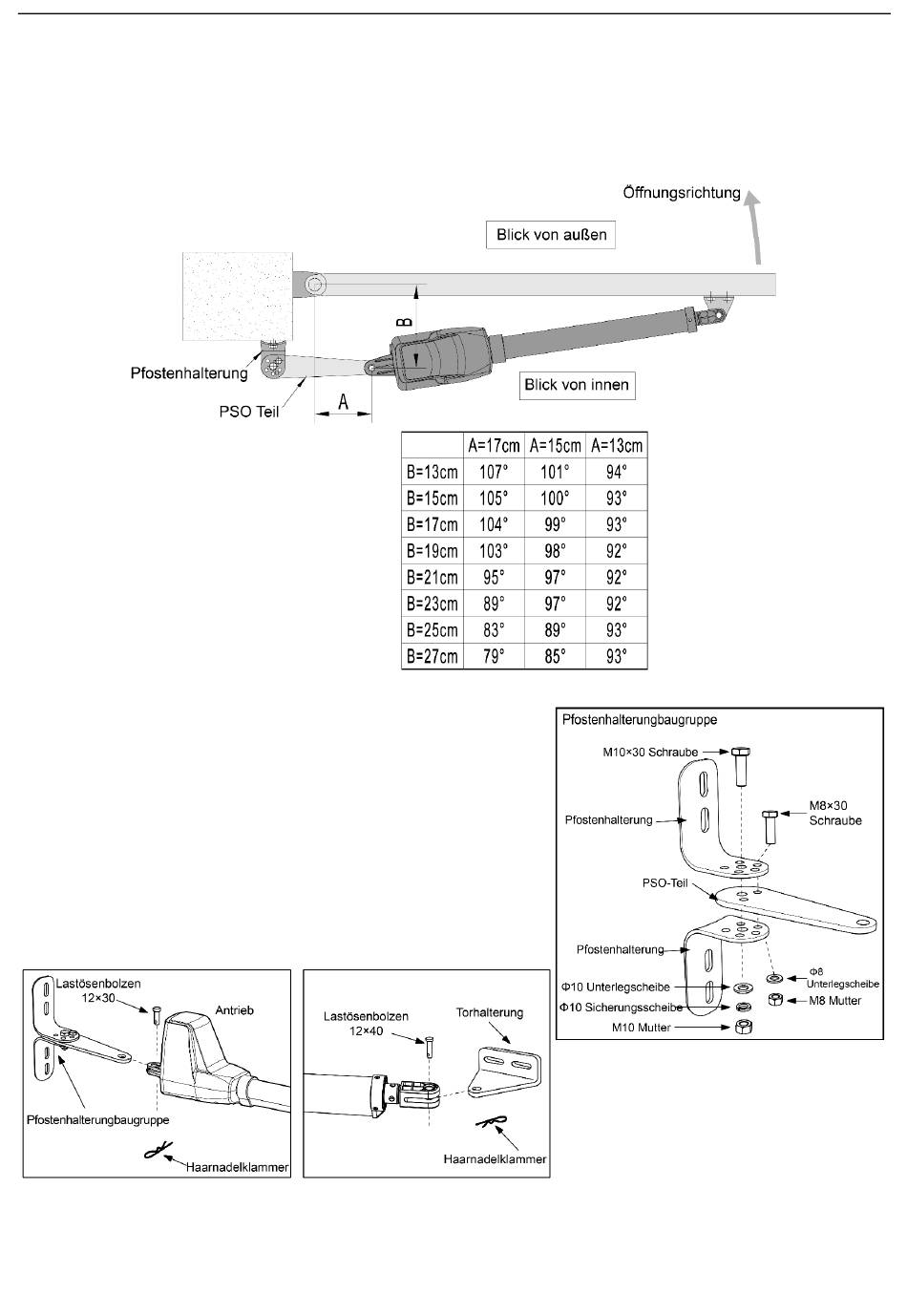

Die Position der Pfostenhalterung ist sehr wichtig. Die folgenden Abbildungen und Tabellen sind erforderlich,
um die richtige Montageposition für die Pfostenhalterung zu bestimmen. Die Tabellen zeigen den maximalen
Öffnungswinkel des Tores für bestimmte Abstände A und B. Wenn beispielsweise A 17cm und B 15cm betragen,
beträgt der maximale Öffnungswinkel des Tores 105° . Drücken-zum-Öffnen-Installation – Tor in
geschlossener Position (bewegliche Stange ist eingefahren)
1. Stecken Sie die Schraube durch das mittlere Loch der
Pfostenhalterung und des PSO-Teils (Drücken-zum-Öffnen
Halterung), wie abgebildet. Stellen Sie eine Unterlegscheibe,
Sicherungsscheibe und Mutter auf der Unterseite der Schraube
und befestigen mit Hand.
2. Befestigen Sie die Torhalterung und
Pfostenhalterungbaugruppe am Antrieb, indem Sie einen
Lastösenbolzen einsetzen. Befestigen Sie die Lastösenbolzen mit
den Haarnadelklammern.
3. Öffnen Sie den Verschlussstopfen an der Oberseite des Torantriebs, stecken Sie den Entriegelungsschlüssel
ein und drehen Sie den Schlüssel um 90° im Uhrzeigersinn. Dadurch wird der Motor freigegeben und die
Druck-Zugstange kann manuell ein- und ausgefahren werden. Um den Normalbetrieb wiederherzustellen,
drehen Sie den Schlüssel um 90° gegen den Uhrzeigersinn.
