esotec Sail Bedienungsanleitung

Bedienungsanleitung
Solar PIR Standleuchte „Sail"
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten
Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der
Technik gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und
nationalen Richtlinien. Die Konformität wurde nachgewiesen,
die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
!
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsach-
gemäße
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachge-
mäße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen
und Betriebsmittel zu beachten. Dieses Produkt ist nur für die Verwendung im
privaten Bereich konzipiert.
3. Bestimmungsgemäße Verwendung
In beiden Vorderseiten der Solarleuchte sind hocheffiziente monokristal-
line Solarzellen in einem wetterfesten Verbund hinter Glas eingebettet. Die
beiden Solarmodule laden bei Sonnenschein den Li-Ionen Akku im Innern
der Leuchte auf. Bei Nacht aktiviert sich die Leuchte eigenständig und es
sind 2 Betriebsarten wählbar. Die 98 LEDs sind hinter einem Milchglas in
einer U-Form um die Leuchte angeordnet. Die ermöglicht eine helle und
homogene Beleuchtung des Umfelds der Leuchte. Die Leuchte kann über
Schrauben oder einen Erdspieß montiert werden. Sie ist in der Schutzart
IP 65 ausgeführt und kann ganzjährig im Außenbereich eingesetzt werden.
Hinweis: Solarleuchten müssen immer schattenfrei im Sonnenlicht
aufgestellt werden. Ein Betrieb an Nordseiten oder im Schatten von
Bäumen oder Sträucher ist nicht empfehlenswert!
4. Inbetriebnahme
1. Nehmen Sie die Teile vorsichtig aus der Verpackung heraus.
2. Die Leuchte kann über einen Erdspieß oder beiliegende Schrauben
(Spreizanker) montiert werden. Die Schrauben können dann mit den
beiliegenden Kunststoffkappen abgedeckt werden.
3. Die Leuchte hat 2 unterschiedliche Betriebsarten:
1. Funktion über PIR-Sensor: Bei Nacht schaltet sich die Leuchte
automatisch ein und leuchtet mit ca. 3% (ca. 12 lm) ihrer maximalen
Leuchtkraft. Beim Erfassen einer Bewegung durch den PIR-Sensor
wird die Leuchtkraft auf 100% (400 lm) für ca. 20 Sek. nach letzter
Bewegungserfassung erhöht. Danach reduziert sich die Lichtstärke
wieder auf 3% bis zur nächsten Bewegung.
2. Dämmerungssensor: Bei Nacht schaltet sich die Leuchte automa-
tisch ein und leuchtet für 5 Std. mit ca. 50% (200 lm) ihrer Lichtstärke.
Nach 5 Std. wechselt sie dann automatisch in die Betriebsart 1
(Funktion über PIR-Sensor).

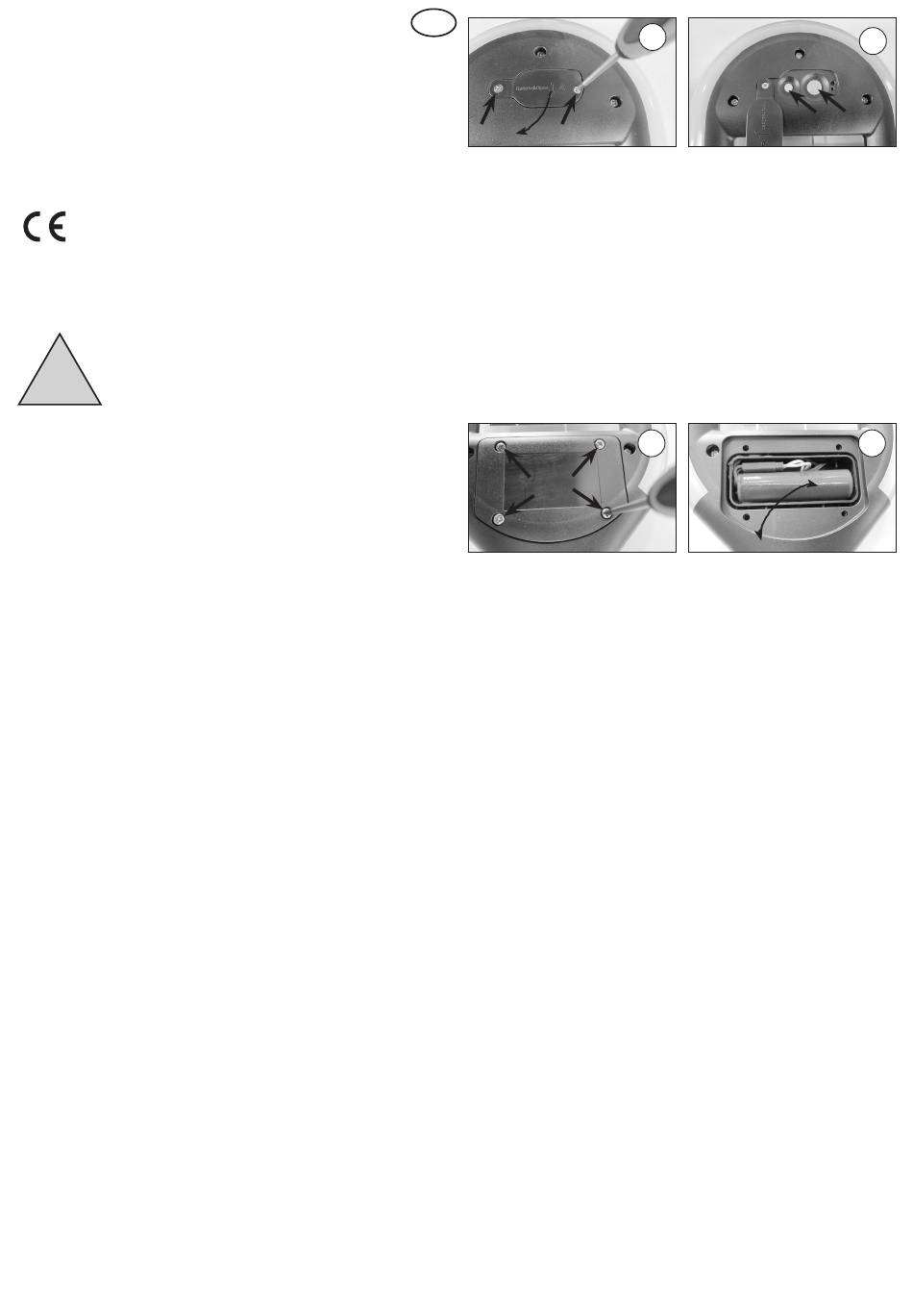

4. Der Schalter zum Ein-/ Ausschalten und wählen der Betriebsart befin-
det sich unter einer Abdeckung an der Oberseite der Leuchte. Lösen
Sie dazu mit einem passenden Schraubendreher die rechte Schraube
und lockern Sie zusätzlich noch dei linke Schraube mit einigen
Umdrehungen (Bild 1). Klappen Sie dann die Abdeckung nach unten
(Bild 2).
5. Der rechte Schalter ist der Ein-/ und Ausschalter, über den linken
Schalter kann die Betriebsart eingestellt werden (Bild 2). Drücken Sie
zuerst den rechten Schalter fest ein. Die Leuchte leuchtet kurz auf. Die
Leuchte ist im Modus 1 (Funktion über PIR Sensor) eingestellt. Durch
Drücken des linken Betriebsarten-Schalters kann in die Betriebsart 2
geschaltet werden. Dies wird durch ein Doppelblinken der Leuchte
bestätigt. Ein weiters Drücken des Tasters schaltet die Leuchte wieder
in die Betriebsart 1 zurück. Dies wird durch ein kurzes Aufleuchten der
Lampe bestätigt.
Handhabung oder nichtbeachten
D
6. Montieren Sie nun die Leuchte auf weichem Untergrund mit Hilfe
des Erdspießes. Auf Beton oder Pflaster kann die Leuchte mit den
beiliegenden M6 Spreizankern montiert werden. Bohren Sie dazu die
Löcher mit 8 mm Durchmesser, stecken Sie die Anker in das Loch
und schrauben Sie die Leuchte fest. Die Anker verkeilen sich dann im
Beton oder Pflaster. Zum Abdecken der Schrauben können die beilie-
genden Kappen verwendet werden.
Die Leuchte ist nun einsatzfähig.
Hinweis: Die Leuchtdauer ist stark abhängig von der Intensität und Dauer
der Sonneneinstrahlung am Tage. In den Wintermonaten ist generell mit
weniger Leuchtdauer zu rechnen.
Hinweis: Im ausgeschalteten Zustand wird der eingebaute Akku bei
Sonneneinstrahlung auf das Solarmodul geladen.
der
5. Wechseln des Akkus
1. Schalten Sie die Leuchte aus.
2. Drehen Sie die 4 Schrauben an der Rückseite der Leuchte mit einem
passenden Schraubendreher heraus (Bild 3) und nehmen Sie die
Abdeckung ab.
3. Nehmen Sie den Akku aus dem Batteriefach (Bild 4), trennen Sie die
Steckverbindung und ersetzen Sie ihn durch einen baugleichen Li-Ion
Akku 3,7 V/ 2000 mAh.
Hinweis: Bitte beachten Sie, dass die Steckverbindung verpolungs-
geschützt ist und beim Zusammenstecken keine Gewalt angewendet
werden darf.
4. Legen Sie den Akku wieder in das Akkufach ein und schließen Sie nun
die Leuchte wieder in umgekehrter Reihenfolge.
5. Nehmen Sie nun die Leuchte wie unter Punkt 2 beschrieben wieder in
Betrieb und wählen Sie die gewünschte Betriebsart.
Hinweis: Verbrauchte Batterien oder Akkus müssen umweltgerecht
entsorgt werden und gehören nicht in den Hausmüll. Ihr Händler ist
gesetzlich verpflichtet die alten Akkus zurückzunehmen.
6. Funktionsstörungen
Lampe lässt sich nicht einschalten
- Akku schwach oder defekt? Warten Sie einen Sonnentag ab oder
wechseln Sie den Akku wir unter Punkt 6 beschrieben.
- Leuchte eingeschaltet? Aktivieren Sie die Leuchte wie unter Punkt 4
beschrieben
- Fremdlicht? Leuchtet Fremdlicht auf das Solarmodul und täuscht damit
Tageslicht vor? Platzieren Sie die Leuchte an einem dunkleren Ort!
7. Technische Daten
Solarmodul: 6 Wp/ 5,5 V monokristallin doppelseitig hinter
getemperten Glas
Akku: 1x Li-Ion 3,7 V/ 2000 mAh/ 7,4 Wh (18650)
Voll-Ladezeit: 12 - 15 Std. bei voller Sonneneinstrahlung
Leuchtdauer: Modus 1, Sensor Modus: ca. 4 Nächte
Modus 2, Dämmerung und Sensor Modus: ca. 2 Nächte
PIR Sensor: 120°/ 7 m
Lichtfarbe: 3000 K (warmweiß)
Lichtstärke: Max. 400 lm
Leuchtmittel: 98 SMD LEDs
Schutzart: IP 65
Schutzklasse: III
Betriebstemperaturbereich: -20°C bis +60°C
1.
3.
2.
4.
