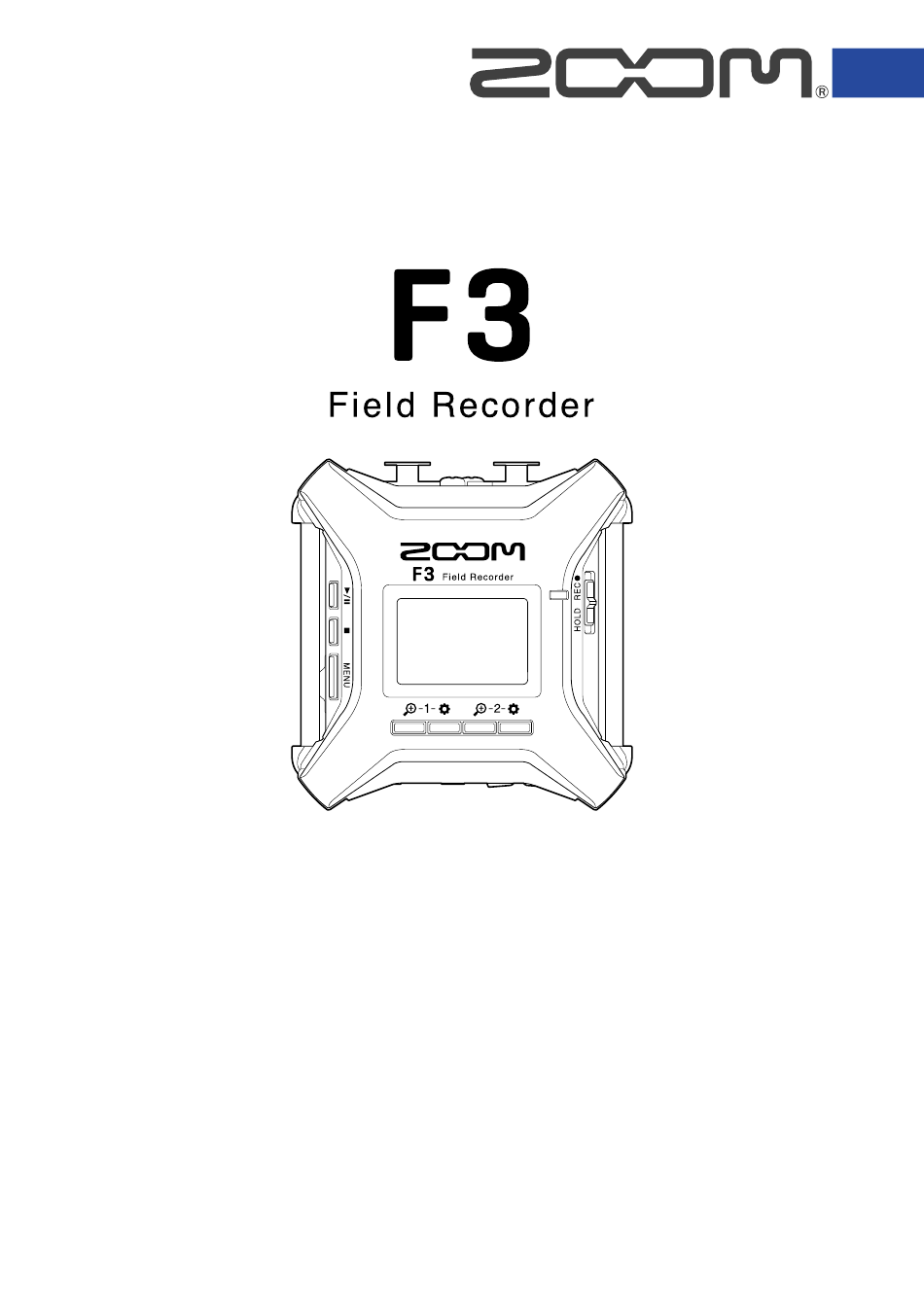

Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2022 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Seite 2: Hinweise Zu Dieser Bedienungsanleitung
• Die Logos microSD, microSDHC und microSDXC sind Warenzeichen. • Die Wortmarke Bluetooth® und das Bluetooth-Logo sind eingetragene Warenzeichen von Bluetooth SIG, Inc. und werden von der Zoom Corporation unter Lizenz verwendet. Alle weiteren Warenzeichen sowie eingetragene Warenzeichen sind Eigentum ihres jeweiligen Besitzers.
Seite 3: Inhaltsverzeichnis
Darstellung der Wellenformen bei der Aufnahme....................48 Abhören der Eingangs-/Wiedergabesignale......................50 Anpassen der Aufnahme-Einstellungen.........................51 Aufnahme..................................61 Wiedergabe von Aufnahmen...........................63 Wiedergabe von Aufnahmen...........................63 Überprüfen der Wiedergabedatei-Informationen....................66 Löschen aufgenommener Dateien......................... 67 Dateiverwaltung.................................68 F3 Ordner- und Dateistruktur..........................68 Auswahl von Dateien für die Wiedergabe......................69 Überprüfen der Datei-Informationen........................70...
Seite 4 Einsatz als Audio-Interface............................73 Installation von Treibern............................73 Anschluss von Computern, Smartphones und Tablets..................74 Anpassen der Audio-Interface-Einstellungen......................78 Steuerung des F3 über ein Smartphone/Tablet....................82 Trennen der Verbindung zu einem Smartphone/Tablet..................83 Anpassen verschiedener Einstellungen......................... 84 Batterietyp einstellen..............................84 Einstellen der Display-Hintergrundbeleuchtung....................86 Einstellen des Display-Kontrasts..........................

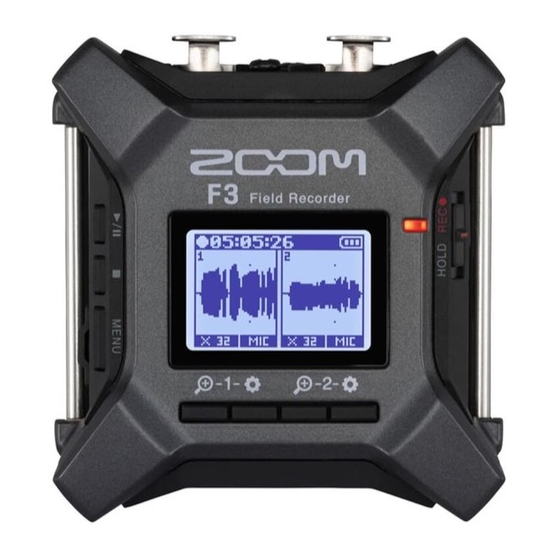

Seite 5: F3 Im Überblick
Aufnahme und Nachbearbeitung Dank der dualen A/D-Wandlerstufen und der Unterstützung von 32 Bit Float WAV-Dateien ist im Betrieb des F3 von der Aufnahme bis zur Post-Produktion die bestmögliche Audioqualität sichergestellt. Aufnahme Die zwei A/D-Wandlerstufen ermöglichen die Aufnahme der lautesten bis leisesten Signale ohne eine...
Seite 6 Postproduktion Aufnahmen in 32 Bit Float WAV-Dateiformaten ermöglichen eine Editierung in verlustfreier Qualität.
Seite 7: Die Dualen A/D-Wandlerstufen Im Überblick
Die dualen A/D-Wandlerstufen im Überblick Jede Eingangsschaltung im F3 verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – ein normalerweise unvermeidbarer Arbeitsschritt. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.
Seite 8: Umschalten Zwischen Den Zwei A/D-Wandlern
Umschalten zwischen den zwei A/D-Wandlern Der F3 überwacht die Daten der beiden A/D-Wandler permanent und schaltet auf den A/D-Wandler um, der die aktuell besten Aufnahme-Ergebnisse bietet. Minimales Rauschen Keine Übersteuerung Minimales Rauschen dank A/D-Wandler mit dank A/D-Wandler dank A/D-Wandler mit hoher Verstärkung...
Seite 9: Bit Float Wav-Dateien Im Überblick
32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen linearen 16/24 Bit WAV-Dateien die folgenden Vorteile. Durch diese Merkmale ist sichergestellt, dass die Klangqualität bei der Aufnahme auch in der Post-Produktion erhalten bleibt. Vorteil bei der Auﬂösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass ihre hohe Auﬂösung auch bei geringer Lautstärke erhalten bleibt.
Seite 10: Vorteil Bei Der Übersteuerung
Vorteil bei der Übersteuerung Wenn eine Wellenform bei der Ausgabe mit dem F3 oder mit einer DAW übersteuert klingt, kann sie nach der Aufnahme bearbeitet und ihre Lautstärke abgesenkt werden, um eine unverzerrte Wellenform bereitzustellen: Die ursprünglichen Daten einer 32 Bit Float WAV-Datei können nicht übersteuern.
Seite 11: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Ober- und Unterseite ■ Oberseite ■ Unterseite ❶ PLAY-Taste Damit starten und pausieren Sie die Dateiwiedergabe. ❷ STOP-Taste Damit halten Sie die Aufnahme und Wiedergabe an. ❸ MENU-Taste Mit dieser Taste öﬀnen Sie den Menü-Screen und kehren zum Home-Screen zurück. ❹...
Seite 12 Wenn andere Screens geöﬀnet sind, bedienen Sie damit die Funktion, die am unteren Rand des Screens über ein Symbol dargestellt wird. (→ Überblick über die Bedientasten) ⓫ Stativgewinde Damit lässt sich der F3 auf einem Stativ o. ä. befestigen. ⓬ Batteriefachabdeckung Öﬀnen Sie diese Abdeckung, um Typ-AA-Batterien einzusetzen oder zu entnehmen.
Seite 13: Überblick Über Die Bedientasten
■ Überblick über die Bedientasten Wenn Bediensymbole (wie in den Screens für das Menü, die Wiedergabe und die Eingangseinstellungen) am unteren Rand des Displays eingeblendet werden, können die entsprechenden Bedientasten (direkt unter den Symbolen) zur Auswahl und Bestätigung der Einträge im Screen benutzt werden. ...
Seite 14: Linke Und Rechte Seite
■ Linke Seite ■ Rechte Seite ❶ USB-Port (Typ-C) Verbinden Sie diesen Port mit einem Computer, Smartphone oder Tablet, um den F3 als Kartenleser oder Audio-Interface zu nutzen. Die Stromversorgung über den USB-Bus wird unterstützt. ❷ microSD-Karteneinschub Setzen Sie hier eine microSD-Speicherkarte ein.
Seite 15: Vorder- Und Rückseite
Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ LINE OUT Buchse Diese Stereominiklinkenbuchse kann zur Audioausgabe genutzt werden. ❷ PHONE OUT Buchse Hier können Sie das Signal an einen Kopfhörer ausgeben. ❸ VOLUME-Tasten Mit diesen Tasten stellen Sie die Kopfhörerlautstärke ein. ❹...
Seite 16: Die Dargestellten Screens Im Überblick
Die dargestellten Screens im Überblick In diesem Abschnitt werden die Screens im Display des F3 vorgestellt. Home-Screen Dieser Screen wird im Display dargestellt, wenn Sie den F3 eingeschaltet haben. Hier werden der Aufnahmestatus, die Wellenform des Eingangssignals und andere Status-Informationen dargestellt. ❶...
Seite 17 ❻ Wellenformvergrößerung (Input 1) Hier wird die Vergrößerung der Wellenform an Input 1 dargestellt. (→ Darstellung der Wellenformen bei der Aufnahme ） ❼ Eingangsquelle (Input 1) Hier wird die aktuell für Input 1 gewählte Eingangsquelle dargestellt. (→ Auswahl der Eingangsquellen) ❽...
Seite 18 Wiedergabe-Screen Dieser Screen wird während der Wiedergabe im Display dargestellt und zeigt die verstrichene Zeit, die Signalwellenform am Ausgang sowie andere Wiedergabe-Eigenschaften im F3. ❶ Status-Symbol Dieses Symbol zeigt den Wiedergabestatus an. • : Wiedergabe • : Pausiert • : Rückwärts suchen •...
Seite 19 Marker können nur über die entsprechende App auf einem Smartphone oder Tablet hinzugefügt werden. Sie benötigen einen BTA-1 oder einen anderen geeigneten Drahtlosadapter, um die App zur Steuerung über das Smartphone/Tablet zu verwenden. Ausführliche Informationen zu den Markern ﬁnden Sie in der Bedienungsanleitung für F3 Control.
Seite 20: Menü-Screen
Menü-Screen Über den Menü-Screen können Sie verschiedene Einstellungen (u. a. für die Aufnahme, die Ausgabe und die Systemeinstellungen) vornehmen. ❶ Menütitel ❷ Menü-Einträge Hier werden die einzelnen Parameter und Werte sowie weitere Informationen dargestellt. ❸ Bediensymbole Drücken Sie die Bedientasten unter dem Display, die diesen Symbolen entsprechen, um Menüeinträge auszuwählen und ausgewählte Einträge zu bestätigen.
Seite 21 Zeicheneingabe-Screen Für die Eingabe eines benutzerdeﬁnierten Namens, der auch für die Benennung der Aufnahmedatei dient, wird ein Screen zur Zeicheneingabe eingeblendet. Für die Zeicheneingabe verwenden Sie die Bedientasten unter dem Display. Verwenden Sie , um den Cursor ( ) zu bewegen, und drücken Sie , um das gewählte Zeichen einzugeben oder die gewählte Funktion auszuführen.
Seite 22 Wiederholen Sie Schritt 1, um weitere Zeichen einzugeben. Wenn Sie mit der Eingabe fertig sind, wählen Sie mit den Eintrag „Enter“ und bestätigen die Aktion mit ANMERKUNG: Folgende Buchstaben und Symbole stehen zur Verfügung. ! # $ ' ( ) + , - ; = @ [ ] ^ _ ` { } ~ (Leerzeichen) A-Z, a-z, 0-9...
Seite 23: Aufnahmeprozess
Aufnahmeprozess Die folgende Abbildung stellt den Aufnahmeprozess dar. • Setzen Sie eine microSD-Karte ein (→ Einsetzen von microSD-Karten) • Richten Sie die Stromversorgung ein (→ Einsetzen der Batterien/→ Vorbereitung vor Anschluss eines Netzteils) • Schließen Sie Mikrofone/anderes Equipment an den Eingängen an (→ der Aufnahme Anschluss von Eingangsgeräten)
Seite 24: Vorbereitungen Treﬀen
• Achten Sie beim Einsetzen einer microSD-Karte auf die korrekte Ausrichtung der Karte. • Die Aufnahme und Wiedergabe ist mit dem F3 nur mit eingesetzter microSD-Karte möglich. • Bei Einsatz einer neuen microSD-Karte sollten Sie diese immer im F3 formatieren, um die maximale Leistung zu erreichen.
Seite 25: Stromversorgung
Eine am USB-Port angeschlossene Stromquelle hat immer Priorität vor den Batterien. Einsetzen der Batterien Um den F3 mit Batterien zu betreiben, setzen Sie zwei Typ-AA-Batterien im Batteriefach ein. Öﬀnen Sie die Abdeckung auf der Unterseite, indem Sie drücken und die Abdeckung nach vorne schieben.
Seite 26: Anschluss Eines Netzteils
Netzteil mit einer Steckdose. USB (Typ C) Verwendung anderer Stromquellen Der F3 kann über den USB-Bus mit Strom versorgt werden, indem Sie den Typ-C-USB-Port mit einem Computer verbinden. Sie können auch eine (kommerziell erhältliche) mobile 5 V Batterie als Stromversorgung anschließen.
Seite 27: Anschluss Von Eingangsgeräten
Anschluss von Mikrofonen und anderem Equipment an den Inputs 1 bis 2 Der F3 bietet zwei Eingänge (1 und 2), die zur Aufnahme auf den zugehörigen Spuren dienen. Mikrofone und anderes Equipment können an den Inputs 1 und 2 angeschlossen und auf den zugehörigen Spuren aufgenommen werden.
Seite 28: Anschlussbeispiele
Anschlussbeispiele Die Aufnahme ist in den folgenden Situationen möglich. ■ Bei Dreharbeiten Bei der Videoaufzeichnung können Sie drahtlose Lavalier-Mikrofone für die Audioaufnahme verwenden. ■ Konzertaufnahme Sie können zwei Mikrofone für die stereophone Aufnahme der Signale anschließen.
Seite 29: Ein-/Ausschalten Des Geräts
Der F3 wird eingeschaltet und im Display wird der Home-Screen (→ Home-Screen) eingeblendet. Wenn Sie das Gerät zum ersten Mal nach dem Kauf einschalten oder wenn der F3 auf seine Werkseinstellungen zurückgesetzt wurde, werden die Screens zur Auswahl der Anzeigesprache sowie zur Eingabe des Datums und der Uhrzeit eingeblendet.
Seite 30: Einstellen Der Display-Sprache (Erstmalige Inbetriebnahme)
Einstellen der Display-Sprache (erstmalige Inbetriebnahme) Wenn das Gerät nach dem Kauf zum ersten Mal eingeschaltet wird, legen Sie im Language-Screen die im Display dargestellte Sprache fest. Wählen Sie mit die Anzeigesprache aus und drücken Sie zur Bestätigung Nachdem Sie die Anzeigesprache bestätigt haben, stellen Sie anschließend im Screen „Datum/Zeit“ das Datum und die Uhrzeit ein.
Seite 31: Einstellen Des Datums Und Der Zeit (Erstmalige Inbetriebnahme)
Einstellen des Datums und der Zeit (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, stellen Sie nach der Auswahl der Sprache das Datum und die Uhrzeit im Screen „Datum/Zeit“ ein. Das Datum und die Uhrzeit werden den Aufnahmedateien hinzugefügt.
Seite 32: Schutz Vor Fehlbedienung (Hold-Funktion)
Schutz vor Fehlbedienung (Hold-Funktion) Um eine Fehlbedienung zu verhindern, können Sie die Tasten des F3 mit Hilfe der Hold-Funktion sperren. Schieben Sie auf HOLD. Wenn die HOLD-Funktion aktiv ist, ist die gesamte Bedienung über die Tasten deaktiviert. Um die Hold-Funktion zu deaktivieren, schieben Sie zurück in die Mittelposition.
Seite 33: Anpassen Der Eingangseinstellungen
Anpassen der Eingangseinstellungen Auswahl der Eingänge zur Anpassung der Einstellungen Die Eingangseinstellungen lassen sich für jeden Eingang individuell anpassen. Wählen Sie den gewünschten Eingang, um seine Eingangseinstellungen anzupassen. Drücken im gewünschten Eingang, um die Einstellungen vorzunehmen. • : Der Einstellungs-Screen für Input 1 wird geöﬀnet. •...
Seite 34: An-/Abschalten Von Eingängen
Eintrag Erklärung Die Phase von Eingangssignalen kann gedreht werden. Diese Funktion ist hilfreich, wenn es aufgrund der Mikrofon-Einstellungen Phasenumkehr. zu Phasenauslöschungen kommt. (→ Umkehren der Phase am Eingang) Mit Hilfe dieser Funktion lassen sich Zeitverschiebungen im Verzögerung Eingangssignal korrigieren. (→ Verzögerung der Eingangssignale) An-/Abschalten von Eingängen...
Seite 35 ANMERKUNG: Wenn das Dateiformat auf „Stereo“ eingestellt ist (→ Auswahl des Aufnahmedateiformats (Mono/Stereo)), wird die „An/Aus“-Einstellung für den Eingang gleichermaßen auf die Inputs 1 und 2 übertragen.
Seite 36: Auswahl Der Eingangsquellen
Auswahl der Eingangsquellen Sie können die Eingangsquelle für jede Spur auswählen und die Phantomspeisung individuell an- bzw. abschalten. für den gewünschten Eingang. (→ Drücken Sie Auswahl der Eingänge zur Anpassung der Einstellungen) Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet. Wählen Sie mit den Eintrag „Quelle“...
Seite 37 HINWEIS: • Die Phantomspeisespannung kann geändert werden. (→ Ändern der Phantomspeisespannung) • Wenn Sie nur Input 1 oder Input 2 verwenden, können Sie mit Hilfe der folgenden Einstellungen die Batterielaufzeit verlängern und die Zugriﬀe auf die microSD-Karte reduzieren. Schalten Sie den Eingang ab, der nicht benutzt wird. (→ An-/Abschalten von Eingängen) Stellen Sie das Aufnahmedateiformat auf „Mono“...
Seite 38: Ändern Der Phantomspeisespannung
Ändern der Phantomspeisespannung Die Phantomspeisespannung kann zwischen +24V und +48V umgeschaltet werden. Die gewählte Spannung wird dann über Input 1 und Input 2 ausgegeben. für Input 1 oder Input 2. (→ Drücken Sie Auswahl der Eingänge zur Anpassung der Einstellungen) Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 39: Minimierung Von Nebengeräuschen (Hochpassﬁlter)
Minimierung von Nebengeräuschen (Hochpassﬁlter) Tiefe Frequenzen können abgesenkt werden, um Windgeräusche, Plosivlaute und andere Nebengeräusche zu reduzieren. für den gewünschten Eingang. (→ Drücken Sie Auswahl der Eingänge zur Anpassung der Einstellungen) Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet. Wählen Sie mit den Eintrag „HPF“...
Seite 40: Umkehren Der Phase Am Eingang
Umkehren der Phase am Eingang Die Phase von Eingangssignalen kann gedreht werden. Wenn sich Signale aufgrund der Mikrofoneinstellungen gegenseitig auslöschen, können Sie dieses Phänomen durch Drehen der Phase eventuell verhindern. für den gewünschten Eingang. (→ Drücken Sie Auswahl der Eingänge zur Anpassung der Einstellungen) Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 41: Verzögerung Der Eingangssignale
Verzögerung der Eingangssignale Sofern es zu Timing-Unterschieden zwischen den Eingangssignalen kommt, können Sie das Timing in Bezug auf das verzögerte Signal mit dieser Funktion abgleichen, in dem Sie die Verzögerungszeit anpassen. für den gewünschten Eingang. (→ Drücken Sie Auswahl der Eingänge zur Anpassung der Einstellungen) Dadurch wird der Screen für die Eingangseinstellungen geöﬀnet.
Seite 42: Anpassen Der Ausgangseinstellungen
Anpassen der Ausgangseinstellungen Einstellen von Alarmtönen für die Ausgabe über den Kopfhörer Sie können die Lautstärke der Alarmtöne einstellen, die z. B. zu Beginn oder am Ende einer Aufnahme über den Kopfhörer ausgegeben werden. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Ausgang“...
Seite 43 ■ Ursachen für die Ausgabe von Alarmtönen und Typen Ursache für den Alarmton Klang Niedrige Batteriekapazität 880 Hz Ton, 4-mal Beginn der Aufnahme 1000 Hz Ton, 1-mal Ende der Aufnahme 880 Hz Ton, 2-mal Aufnahme nicht möglich 880 Hz Ton, 3-mal...
Seite 44: Aussteuern Der Line-Ausgangspegel (Ausgabe Von Testtönen)
Minimieren Sie die Eingangsverstärkung der anderen Geräte. Verbinden Sie die Mikrofonbuchse des externen Geräts über ein Audiokabel mit der Buchse LINE OUT am F3. ANMERKUNG: Wenn keine Ausgabe auf eine digitale SLR-Kamera oder anderes Equipment benötigt wird, schließen Sie nichts an der Buchse LINE OUT an.
Seite 45 • Diese Option kann auf „Mute“ oder auf einen Wert zwischen -48 dB und +24 dB eingestellt werden. • Wenn „Mute“ angewählt ist, wird die Ausgabe über den LINE OUT stummgeschaltet. Um einen Testton zur Anpassung des Ausgangspegels über den F3 auszugeben, drücken Sie Überprüfen Sie die Pegelanzeige des angeschlossenen Equipments und passen Sie die Eingangsverstärkung an, bis der Signalpegel bei ca.
Seite 46: Einsatz Des Limiters Im Line-Ausgang
Einsatz des Limiters im Line-Ausgang Durch den Einsatz des Limiters im Line-Ausgang können Signale mit zu hohem Pegel abgesenkt werden, um die am Line-Ausgang angeschlossenen Geräte zu schützen. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Ausgang“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Line-Out-Limiter“...
Seite 47: Verzögern Des Line-Ausgangs
Verzögern des Line-Ausgangs Durch die Verzögerung eines Line-Ausgangs können Timing-Unterschiede bei der Audioausgabe an andere Geräte korrigiert werden. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Ausgang“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Line-Out-Delay“ und drücken Sie zur Bestätigung Stellen Sie die Verzögerungszeit mit ein und drücken Sie zur Bestätigung ANMERKUNG:...
Seite 48: Aufnahme
Aufnahme Darstellung der Wellenformen bei der Aufnahme Der F3 nimmt im 32-Bit-Float-Format auf, die Eingangsverstärkung muss daher nicht angepasst werden. Abhängig von den Eingangssignalen werden die Wellenformen im Display eventuell jedoch zu klein oder groß dargestellt, so dass sie sich schwer überprüfen lassen.
Seite 49 Passen Sie die Signalwellenform am Eingang mit auf eine Größe an, die leicht zu überprüfen ist. Das Maß der Vergrößerung ( ) wird über dargestellt. ANMERKUNG: • Das Vergrößerungsmaß kann in 11 Stufen eingestellt werden: ×1 , ×2, ×4, ×8, ×16, ×32, ×64, ×128, ×256, ×512 und ×1024.
Seite 50: Abhören Der Eingangs-/Wiedergabesignale
Abhören der Eingangs-/Wiedergabesignale Eingangs-/Wiedergabesignale können über Kopfhörer abgehört und ihre Lautstärke eingestellt werden. Schließen Sie einen Kopfhörer o. ä. an der Buchse PHONE OUT an. Stellen Sie die Lautstärke für den Kopfhörer oder anderes Equipment mit ein. Die Lautstärke wird während der Anpassung im Display dargestellt. ANMERKUNG: Wenn kein Monitoring über Kopfhörer oder anderes Equipment notwendig ist, schließen Sie nichts an der Buchse PHONE OUT an.
Seite 51: Anpassen Der Aufnahme-Einstellungen
Anpassen der Aufnahme-Einstellungen Einstellen des Namensformats der Aufnahmedatei Hier richten Sie das Namensformat der Aufnahmedatei ein. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Aufnahme“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Dateiname Auf.“ und drücken Sie zur Bestätigung Wählen Sie mit , wie Dateien benannt werden sollen, und drücken Sie zur Bestätigung...
Seite 52 ANMERKUNG: Wenn das „Dateiformat“ auf „Mono“ eingestellt ist (→ Auswahl des Aufnahmedateiformats (Mono/Stereo)), wird „_Tr1“ (Aufnahmedatei für Input 1) oder „_Tr2“ (Aufnahmedatei für Input 2) hinter der Take-Nummer im Dateinamen hinzugefügt. Wenn „Benutzerdef. Name“ ausgewählt wurde, verwenden Sie , um die Zeichen für den Dateinamen einzugeben.
Seite 53: Auswahl Der Samplingrate
Auswahl der Samplingrate Sie können die Samplingrate für die Aufnahme von Dateien einstellen. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Aufnahme“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Samplingrate“ und drücken Sie zur Bestätigung Wählen Sie mit die Samplingrate aus und drücken Sie zur Bestätigung Die folgenden Samplingraten stehen zur Auswahl.
Seite 54: Auswahl Des Aufnahmedateiformats (Mono/Stereo)
Auswahl des Aufnahmedateiformats (Mono/Stereo) Das Aufnahmeformat für WAV-Dateien kann auf mono oder stereo eingestellt werden. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Aufnahme“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Dateiformat“ und drücken Sie zur Bestätigung Wählen Sie mit das Aufnahmedateiformat und drücken Sie zur Bestätigung Eintrag...
Seite 55 ANMERKUNG: • Abhängig von der Einstellung „Dateiformat“ wird das über Kopfhörer und die Line-Ausgänge abgehörte Audiosignal wie folgt umgestellt. Mono: Monomischung Stereo: Stereo mit Input 1 im linken und Input 2 im rechten Kanal • Abhängig von der Einstellung „Dateiformat“ ändert sich die Darstellung im Home-Screen wie folgt. Mono Stereo HINWEIS:...
Seite 56: Mitschneiden Von Audiomaterial Vor Beginn Der Aufnahme (Pre-Aufnahme)
Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre-Aufnahme) Das Eingangssignal wird stets für eine bestimmte Zeitdauer zwischengespeichert. Sie können deshalb bis zu sechs Sekunden Audio mitschneiden, bevor Sie die tatsächliche Aufnahme mit starten (Pre- Aufnahme). Das ist beispielsweise sinnvoll, wenn zu spät ausgelöst wird.
Seite 57 Samplingrate Pre-Aufnahmedauer 192 kHz 1 Sekunde...
Seite 58: Aktivieren Der Sound-Marker-Funktion
Zu Beginn der Aufnahme können über die Ausgangsbuchsen (PHONE OUT und LINE OUT) halbsekündige Signaltöne (Sound-Marker) ausgegeben werden. Da die Sound-Marker zudem in die Aufnahmedateien geschrieben werden, können Sie die Audio- und Videodaten später einfacher synchronisieren, wenn Sie das mit dem F3 aufgenommene Signal in den Kamera-Eingang einspeisen. Drücken Sie Nun wird der Menü-Screen geöﬀnet.
Seite 59 ANMERKUNG: Achten Sie beim Abhören von Signalen über einen Kopfhörer u. ä. insbesondere auf die Lautstärke.
Seite 60: Anpassen Der Darstellung Der Aufnahmezeit
Anpassen der Darstellung der Aufnahmezeit Während der Aufnahme kann wahlweise die verstrichene oder die verbleibende Aufnahmezeit dargestellt werden. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Aufnahme“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Aufn.-Counter“ und drücken Sie zur Bestätigung Wählen Sie mit das gewünschte Zeitformat und drücken Sie zur Bestätigung Eintrag...
Seite 61: Aufnahme
ANMERKUNG: Wenn die Dateigröße während der Aufnahme 2 GB überschreitet, wird automatisch eine neue Datei erstellt, ohne dass die Aufnahme unterbrochen wird. In diesem Fall wird die im Home-Screen dargestellte verstrichene Aufnahmezeit nicht zurückgesetzt. Aufnahme Schieben Sie auf REC. Die Aufnahme beginnt und die REC-LED leuchtet rot. Der Name, die Samplingrate und die Wortbreite der Datei werden im Display dargestellt.
Seite 62 REC schieben, wird die Aufnahme ebenfalls beendet. • Während der Aufnahme werden die Dateien automatisch regelmäßig gesichert. Wenn der Strom ausfällt oder ein anderes Problem auftritt, müssen Sie die betroﬀene Datei nur im F3 wiedergeben, um sie zu reparieren.
Seite 63: Wiedergabe Von Aufnahmen
Wiedergabe von Aufnahmen Wiedergabe von Aufnahmen Drücken Sie Damit starten Sie die Aufnahme. Einzelheiten zum Wiedergabe-Screen ﬁnden Sie im Abschnitt „Wiedergabe-Screen“. Dateien mit den folgenden Eigenschaften können wiedergegeben werden. • 32 Bit Float WAV-Dateien • Samplingrate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz oder 192 kHz •...
Seite 64 ANMERKUNG: Abhängig von der Einstellung für das „Dateiformat“, die während der Aufnahme aktiv war, ändert sich die Ausgabe über den Kopfhörer- und Line-Ausgang während der Wiedergabe wie folgt. (→ Auswahl des Aufnahmedateiformats (Mono/Stereo)) • Mono: Monomischung • Stereo: Stereo mit Input 1 im linken und Input 2 im rechten Kanal...
Seite 65: Wiedergabefunktionen
Marker können nur über die entsprechende App auf einem Smartphone oder Tablet hinzugefügt werden. Sie benötigen einen BTA-1 oder einen anderen geeigneten Drahtlosadapter, um die App zur Steuerung über das Smartphone/Tablet zu verwenden. Ausführliche Informationen zu den Markern ﬁnden Sie in der Bedienungsanleitung für F3 Control.
Seite 66: Überprüfen Der Wiedergabedatei-Informationen
Überprüfen der Wiedergabedatei-Informationen Sie können verschiedene Informationen zur Wiedergabe-Datei überprüfen. Drücken Sie im Wiedergabe-Screen Der Screen mit den Datei-Informationen wird geöﬀnet. Wählen Sie mit die folgenden Informationen zur Überprüfung aus. • Datum und Uhrzeit der Aufnahme • Aufnahmeformat • Länge der Aufnahmedatei HINWEIS: Die Datei-Informationen können auch im Finder überprüft werden, den Sie im Menü-Screen auswählen.
Seite 67: Löschen Aufgenommener Dateien
Löschen aufgenommener Dateien Die aktuelle Wiedergabedatei kann gelöscht werden. Drücken Sie im Wiedergabe-Screen Der Löschen-Screen wird eingeblendet. Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung ANMERKUNG: Wenn das „Dateiformat“ auf „Mono“ eingestellt war, müssen Sie beachten, dass die zwei Dateien, die gleichzeitig aufgenommen wurden, durch diese Aktion gemeinsam gelöscht werden.
Seite 68: Dateiverwaltung
Zudem können ihre Informationen überprüft werden. F3 Ordner- und Dateistruktur Wenn Sie mit dem F3 eine Aufnahme erstellen, werden die Dateien auf der microSD-Karte wie folgt angelegt. Die Dateinamen variieren abhängig von der Einstellung für den Dateinamen für die Aufnahme (→...
Seite 69: Auswahl Von Dateien Für Die Wiedergabe
• Wenn keine wiedergabefähige Datei existiert, wird die Meldung „Datei fehlt!“ eingeblendet. • Zwei Dateien, die gleichzeitig über die Inputs 1 und 2 aufgenommen wurden, wenn die Einstellung „Dateiformat“ auf „Mono“ eingestellt war, werden im F3-Finder als eine einzige Datei dargestellt. (→...
Seite 70: Überprüfen Der Datei-Informationen
Überprüfen der Datei-Informationen Sie können verschiedene Informationen zu den Dateien überprüfen. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Finder“ und drücken Sie zur Bestätigung Wählen Sie mit die Datei aus, deren Informationen Sie überprüfen möchten, und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Information“...
Seite 71: Löschen Von Dateien
Eintrag „Ausführen“ und drücken Sie zur Bestätigung ANMERKUNG: Zwei Dateien, die gleichzeitig über die Inputs 1 und 2 aufgenommen wurden, wenn die Einstellung „Dateiformat“ auf „Mono“ eingestellt war, werden im F3-Finder als eine einzige Datei dargestellt. Beachten Sie, dass beide Aufnahmedateien gemeinsam gelöscht werden. (→...
Seite 72 HINWEIS: Dateien können auch im Wiedergabe-Screen gelöscht werden. (→ Löschen aufgenommener Dateien)
Seite 73: Einsatz Als Audio-Interface
• Stellen Sie vor der Verwendung sicher, dass die App auf Ihrem Computer, Smartphone oder Tablet das 32-Bit-Float-Format unterstützt. • Bevor Sie Lautsprecher oder Kopfhörer am F3 anschließen, stellen Sie die Lautstärke für die Line- und Kopfhörer-Ausgänge des F3 auf 0. Der Einsatz einer App, die das 32-Bit-Float-Format nicht unterstützt, kann zu unerwartet lauten Störgeräuschen und zu einer Schädigung Ihres Gehörs führen.
Seite 74: Anschluss Von Computern, Smartphones Und Tablets
Einstellung Erklärung PC/Mac Schließen Sie einen Computer an. Tablet Schließen Sie ein Smartphone oder Tablet an. Versorgen Sie den F3 über Batterien mit Strom. Wählen Sie mit das Format für das Audio-Interface aus und drücken Sie zur Bestätigung Einstellung Erklärung Linear Wählen Sie diese Option, um das Audio-Interface im linearen 24-Bit-...
Seite 75 • Bei einer Firmware vor Version 2.0 wird der Screen in Schritt 4 nicht dargestellt. Gehen Sie zu Schritt 5. • Für den Einsatz des 32-Bit-Float-Formats unter Windows wird ein spezieller Treiber benötigt. Dieser steht auf der ZOOM-Webseite (zoomcorp.com) zum Download bereit. Verbinden Sie den F3 über ein USB-Kabel mit einem Computer, Smartphone oder Tablet. USB (Typ C) ❶...
Seite 76 Starten Sie die App auf dem Computer, Smartphone oder Tablet und richten Sie den F3 als Audio- oder I/O-Gerät ein. ANMERKUNG: • Auch wenn der ZOOM F3 in den Audio-Einstellungen Ihres Computers nicht angewählt werden kann, können Sie ihn dennoch als Audio-Interface im 32-Bit-Float-Format verwenden, indem Sie den F3 in einer App, die das 32-Bit-Float-Format unterstützt, als Audio- oder I/O-Gerät auswählen.
Seite 77: Trennen Von Computern, Smartphones Und Tablets
Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Audio-I/F verl.“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Ziehen Sie das USB-Kabel ab, das den F3 mit dem Computer, Smartphone oder Tablet verbindet.
Seite 78: Anpassen Der Audio-Interface-Einstellungen
Aktivieren der Loop-Back-Funktion Mit dieser Funktion lässt sich das Wiedergabesignal des Computers, Smartphones oder Tablets mit den Eingangssignalen des F3 mischen und zurück auf den Computer, das Smartphone oder das Tablet speisen (Loop Back). Mit dieser Funktion kann beispielsweise eine Moderation mit Hintergrundmusik von einem Computer unterlegt und die Mischung wieder auf einen Computer aufgenommen oder gestreamt werden.
Seite 79: Aktivieren Der Monomischung
Aktivieren der Monomischung Das Abhörsignal von Input 1 und 2 kann mit den Signalen, die auf einen Computer, ein Smartphone oder ein Tablet gespeist werden, mono zusammengemischt werden. Diese Funktion empﬁehlt sich beispielsweise für ein Webcasting, wenn die Signale, die auf einen Computer, ein Smartphone oder ein Tablet gespeist werden, nicht stereo übertragen werden sollen.
Seite 80 Einstellung Erklärung Die Signale der Inputs 1 und 2 werden mono zusammengemischt und über die Buchsen LINE OUT und PHONE OUT sowie an einen Computer, ein Smartphone oder ein Tablet ausgegeben. Input 1 Input 1 Input 2 Input 2 Output L Output R ANMERKUNG: •...
Seite 81: Einrichten Des Direct-Monitorings
Einrichten des Direct-Monitorings Mit dieser Funktion werden die Audiosignale bei der Aufnahme mit dem F3 direkt ausgegeben, bevor sie auf den Computer oder das Smartphone bzw. Tablet gespeist werden. Dabei hören Sie das Eingangssignal latenzfrei ab (Direct-Monitoring). Input 1 Input 1...
Seite 82: Steuerung Des F3 Über Ein Smartphone/Tablet
Steuerung des F3 über ein Smartphone/Tablet Schließen Sie einen BTA-1 bzw. einen anderen kompatiblen Drahtlosadapter an, um den F3 mit Hilfe der zugehörigen F3 Control App drahtlos über ein Smartphone oder Tablet zu steuern. ANMERKUNG: • Die zugehörige F3 Control App muss zuerst auf dem Smartphone/Tablet installiert werden. Sie können die F3 Control App aus dem App Store bzw.
Seite 83: Trennen Der Verbindung Zu Einem Smartphone/Tablet
> System > Bluetooth-Fkt. > F3 Control, um Geräte zu suchen, eine Verbindung herzustellen und zwischen verbundenen Geräten umzuschalten. Starten Sie die F3 Control App auf dem Smartphone/Tablet und richten Sie in der App die Verbindung ein. Sobald die Verbindung hergestellt wurde, wird die Meldung „Mit F3 Control verbunden!“ eingeblendet.
Seite 84: Anpassen Verschiedener Einstellungen
Anpassen verschiedener Einstellungen Batterietyp einstellen Stellen Sie den im F3 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit...
Seite 85 Wählen Sie mit den Batterie-Typ und drücken Sie zur Bestätigung Einstellung Erklärung Alkaline Alkaline-Batterien Ni-MH Nickel-Metall-Hydrid-Akkus Lithium Lithium-Batterien...
Seite 86: Einstellen Der Display-Hintergrundbeleuchtung
Einstellen der Display-Hintergrundbeleuchtung Um Energie zu sparen, können Sie die Hintergrundbeleuchtung des Displays so einstellen, dass sie sich abschaltet. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „LCD“...
Seite 87: Einstellen Des Display-Kontrasts
Einstellen des Display-Kontrasts Wenn der Bildschirminhalt aufgrund von zu hoher oder geringer Helligkeit schwer zu erkennen ist, passen Sie den Kontrast (die Helligkeitsunterschiede im Display) an. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „LCD“...
Seite 88: Einstellen Der Anzeigesprache
Einstellen der Anzeigesprache Die in den Screens des F3 benutzte Sprache kann umgeschaltet werden. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Language“ (Sprache) und drücken Sie zur Bestätigung Wählen Sie mit...
Seite 89: Einstellen Des Datums Und Der Zeit
Einstellen des Datums und der Zeit Sie können das Datum und die Uhrzeit einstellen, die den Aufnahmedateien hinzugefügt werden. Wenn „Dateiname Auf.“ auf „Datum“ eingestellt ist, wird das Datum zu Beginn der Aufnahme für den Dateinamen verwendet. (→ Einstellen des Namensformats der Aufnahmedatei) Drücken Sie Nun wird der Menü-Screen geöﬀnet.
Seite 90 Ändern Sie den Wert mit und drücken Sie zur Bestätigung Wiederholen Sie die Schritte 5 – 6, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit Eintrag und drücken zur Bestätigung ANMERKUNG: Wenn das Namensformat für die Aufnahmedatei auf „Datum“ eingestellt ist (→ Einstellen des Namensformats der Aufnahmedatei), wird die Take-Nummer zurückgesetzt, wenn das Datum geändert wird.
Seite 91: Einstellen Des Datumsformats
Einstellen des Datumsformats Sie können das Datumsformat ändern, das den Aufnahmedateien hinzugefügt wird. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datum/Zeit“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datumsformat“...
Seite 92 ANMERKUNG: Wenn das Namensformat für die Aufnahmedatei auf „Datum“ eingestellt ist (→ Einstellen des Namensformats der Aufnahmedatei), wird die Take-Nummer zurückgesetzt, wenn das Datumsformat geändert wird.
Seite 93: Einstellen Der Automatischen Abschaltung
Einstellen der automatischen Abschaltung Der F3 kann so eingestellt werden, dass er sich nach einer bestimmten Dauer ohne Bedienung automatisch abschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, stellen Sie die automatische Energiesparfunktion auf „Aus“. Drücken Sie Nun wird der Menü-Screen geöﬀnet.
Seite 94 Unabhängig von der Energiesparfunktion wird das Gerät unter den folgenden Bedingungen nicht automatisch ausgeschaltet. • Während der Aufnahme oder Wiedergabe • Wenn der F3 als Audio-Interface benutzt wird • Wenn der F3 als Kartenlesegerät benutzt wird • Wenn ein Bluetooth-Gerät angeschlossen ist •...
Seite 95: Im Betrieb Mit Timecode
Im Betrieb mit Timecode Timecode-Überblick SMPTE-Timecode kann mit Hilfe eines UltraSync BLUE von Timecode Systems in den F3 eingespeist werden. Timecode ist eine Zeitinformation, die bei der Aufnahme von Video und Audio als Daten aufgezeichnet wird. Er wird beispielsweise für die Video-Editierung, zur Steuerung anderer Geräte sowie zur Synchronisation von Audio und Video benutzt.
Seite 96: Einspeisen Von Timecode
Einspeisen von Timecode Wenn sowohl der F3 als auch die Videokamera den von einem UltraSync BLUE von Timecode Systems ausgegebenen Timecode empfangen, kann der Timecode sowohl in den Audio- als auch in den Videodaten aufgezeichnet werden. Der Timecode wird über Bluetooth ausgegeben und empfangen.
Seite 97: Anschluss Eines Ultrasync Blue
Drahtlosadapter am F3 angeschlossen und eine Verbindung zwischen dem UltraSync BLUE und dem F3 hergestellt werden. Schalten Sie den F3 aus, entfernen Sie die Abdeckung für den REMOTE-Anschluss auf der rechten Seite und schließen Sie hier einen BTA-1 oder einen anderen geeigneten Drahtlosadapter an.
Seite 98 ANMERKUNG: Wenn der F3 und ein UltraSync BLUE zuvor angeschlossen wurde, wird der folgende Screen eingeblendet, in dem eine Option ausgewählt werden kann. Einstellung Erklärung Gekoppel. Gerät Wählen Sie diese Option, um sich mit einem zuvor verbundenen UltraSync BLUE zu koppeln.
Seite 99: Trennen Der Verbindung Mit Einem Ultrasync Blue
• Der Vorgang zur Auswahl angeschlossener Geräte ist in der Bedienungsanleitung des UltraSync BLUE beschrieben. • Minimieren Sie den Abstand zwischen dem F3 und dem UltraSync BLUE, um eine möglichst stabile Kommunikation zu gewährleisten. • Wenn die Kommunikation mit dem UltraSync BLUE während der Aufnahme unterbrochen wird, werden für den Rest der Aufnahme keine Timecode-Daten mehr hinzugefügt.
Seite 100 Wählen Sie mit den Eintrag „Information“ und drücken Sie zur Bestätigung Nun werden Informationen zum Timecode eingeblendet. Die folgenden Informationen können überprüft werden. ❶ Timecode Hier wird die Zeit in Stunden, Minuten, Sekunden und Frames dargestellt. ❷ User-Bits (Ubits) Hier werden die vom UltraSync BLUE gesetzten User-Bits dargestellt. ❸...
Seite 101: Einstellen Der Im Home-/Aufnahme-Screen Dargestellten Zeit
Einstellen der im Home-/Aufnahme-Screen dargestellten Zeit Die Einstellung für die Darstellung des Timecodes im Home-/Aufnahme-Screen kann geändert werden. Der Timecode wird in der unten angegebenen Position dargestellt. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Timecode“...
Seite 102 Wählen Sie mit die Display-Einstellung und drücken Sie zur Bestätigung Einstellung Erklärung Aufnahme & TC Sowohl die Aufnahmezeit als auch der Timecode werden dargestellt. Timecode Nur der Timecode wird dargestellt. Aufnahmezeit Nur die Aufnahmezeit wird dargestellt. ANMERKUNG: Wenn kein UltraSync BLUE verbunden ist, wird der Timecode mit „--:--:--:--“ dargestellt.
Seite 103: Datenaustausch Mit Computern
Wählen Sie mit den Eintrag „Datenaustausch“ und drücken Sie zur Bestätigung Dadurch wird der Screen „Datenaustausch“ geöﬀnet. Verbinden Sie den F3 über ein USB-Kabel (Typ C) mit dem Computer. USB (Typ C) ANMERKUNG: Verwenden Sie ein USB-Kabel (Typ C), das eine Datenübertragung unterstützt.
Seite 104: Trennen Der Verbindung Zu Einem Computer
• macOS: Ziehen Sie das F3-Symbol in den Mülleimer. Ziehen Sie das USB-Kabel ab, das den F3 mit dem Computer verbindet. ANMERKUNG: Werfen Sie das Gerät immer zuerst über den in Schritt 1 beschriebenen Vorgang aus, bevor Sie das USB- Kabel abziehen.
Seite 105: Testen Von Microsd-Karten
Testen von microSD-Karten Sie können testen, ob sich eine microSD-Karte für den Einsatz im F3 eignet oder nicht. Ein Basistest kann schnell durchgeführt werden, während für den vollständigen Test die gesamte SD-Karte überprüft wird. Durchführen eines Schnelltests Drücken Sie Nun wird der Menü-Screen geöﬀnet.
Seite 106 Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Der Performance-Test für die Karte beginnt. Zum Abschluss wird das Testergebnis eingeblendet. ANMERKUNG: Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS: Ein laufender Test kann durch Drücken von abgebrochen werden.
Seite 107: Durchführen Eines Vollständigen Tests
Durchführen eines vollständigen Tests Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Vollst. Test“ und drücken Sie zur Bestätigung Nun wird die Dauer für den vollständigen Test angezeigt.
Seite 108 ANMERKUNG: Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS: Der Test kann durch Drücken von pausiert und durch Drücken von fortgesetzt werden. Ein laufender Test kann durch Drücken von abgebrochen werden.
Seite 109: Formatieren Von Microsd-Karten
Formatieren von microSD-Karten Um Ihre microSD-Karte mit maximaler Leistung nutzen zu können, formatieren Sie diese im F3. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit...
Seite 110 ANMERKUNG: • Bevor Sie neu gekaufte, mit einem Computer formatierte microSD-Karten verwenden können, müssen Sie diese im F3 formatieren. • Beachten Sie, dass alle auf der microSD-Karte gespeicherten Daten durch das Formatieren gelöscht werden.
Seite 111: Wiederherstellen Der Werkseinstellungen
Eintrag „Zurücksetzen“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Nachdem der F3 auf seine Werkseinstellungen zurückgesetzt wurde, schaltet sich das Gerät aus. ANMERKUNG: Durch das Zurücksetzen werden alle Einstellungen mit den Werkseinstellungen überschrieben. Führen Sie...
Seite 112: Verwaltung Der Firmware
Die Firmware-Versionen werden eingeblendet. Aktualisieren der Firmware Die Firmware des F3 kann auf die neueste Version aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com). Folgen Sie den Anleitungen im „F3 Firmware Update Guide“ auf der F3-Download-Seite.
Seite 113: Anhang
Anhang Fehlerbehebung Wenn Sie denken, dass sich der F3 ungewöhnlich verhält, überprüfen Sie zuerst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Prüfen Sie die Ausrichtung der Mikrofone oder die Lautstärkeeinstellungen der angeschlossenen Geräte.
Seite 114: Andere Fehler
Ein Computer, Smartphone oder Tablet erkennt den F3 trotz Anschluss an einem USB-Port nicht • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Der Betriebsmodus des F3 kann so gewählt werden, dass er vom Computer erkannt werden kann. (→ Datenaustausch mit...
Seite 115: Blockschaltbild
Blockschaltbild F F 3 3 Waveform Waveform Slate Ampliﬁcation Display Tone Phase Track 1 (L) Delay Invert Input 1 Waveform Waveform Ampliﬁcation Display Phase Track 2 (R) Delay Invert Input 2 Rec/ LINE OUT Play LINE OUT Level Track 1 (L) Delay Mono/ Limiter...
Seite 116: Speziﬁkationen
Speziﬁkationen Ein- und Eingänge MIC/LINE (mono) Ausgangskanäle Ausgänge LINE OUT PHONE OUT Eingänge MIC/LINE (mono) Anschlüsse 2 XLR (2: Pluspol) Eingangsverstärkung Keine Anpassung notwendig (Schaltung mit zwei A/D-Wandlern) Eingangsimpedanz MIC: 3 kΩ oder höher LINE: 3 kΩ oder höher Maximaler Eingangspegel MIC: +4 dBu LINE: +24 dBu Phantomspeisung +24/48 V...
Seite 117 FERNSTEUERUNG Dedizierter Drahtlosadapter (ZOOM BTA-1) Stromversorgung Zwei AA-Batterien (Alkaline, NiMH oder Lithium) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Geschätzte Betriebsdauer mit Batterien 48 kHz/32-Bit-Float, Alkaline-Batterien: ca. 8 Stunden • Die genannten Werte sind Näherungen.
Seite 118 Gewicht (inklusive Akku) 242 g Anmerkung: 0 dBu = 0,775 Vrms...
Seite 119 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4494-01...

Zoom F3 Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Zoom F3

Inhaltszusammenfassung für Zoom F3

Inhaltsverzeichnis
