Alarm Output - HiLook PTZ-N5225I-A Schnellstartanleitung

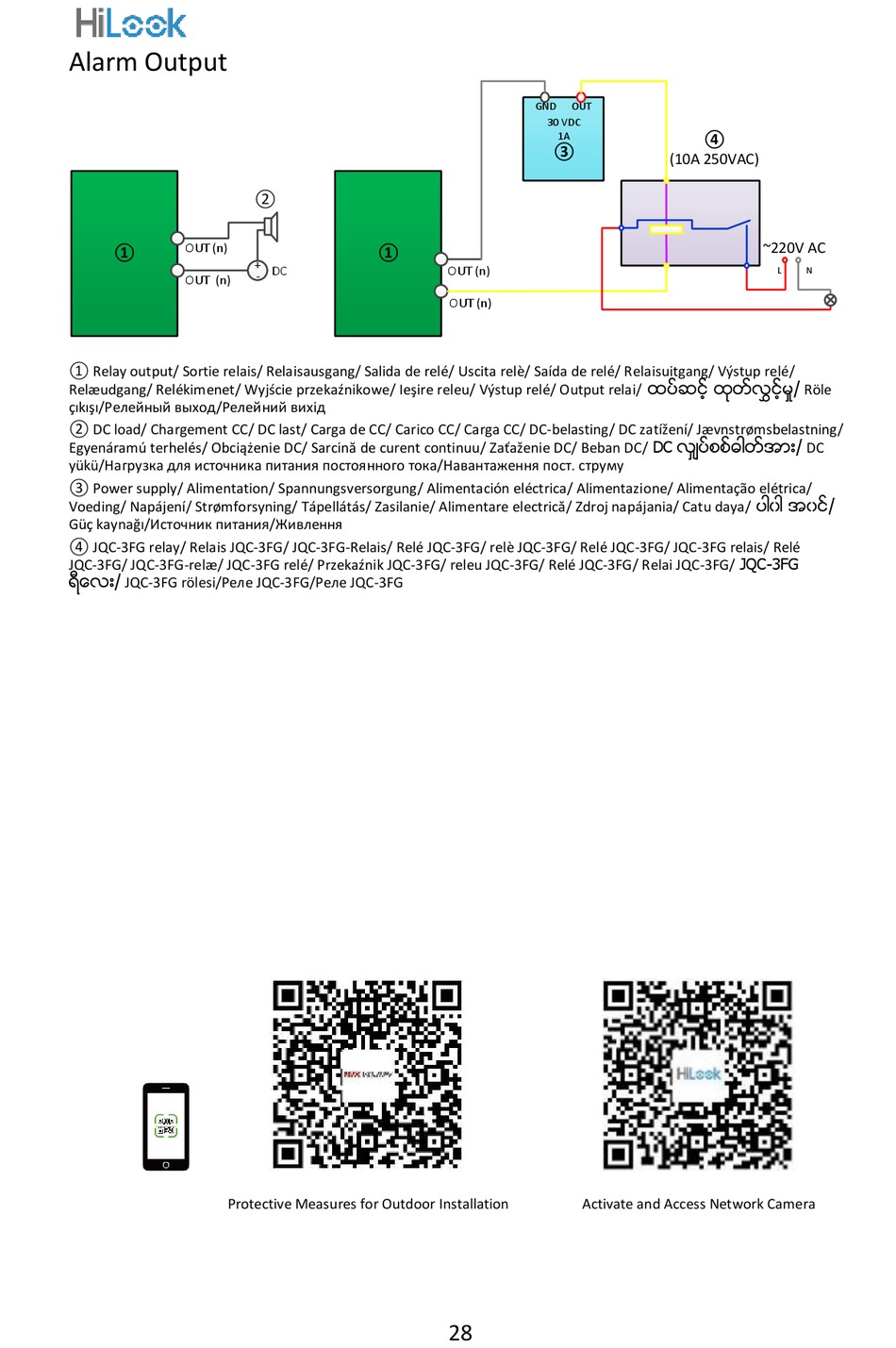

Alarm Output

OUT (n)
①
OUT (n)
① Relay output/ Sortie relais/ Relaisausgang/ Salida de relé/ Uscita relè/ Saí da de relé/ Relaisuitgang/ Výstup relé/
Relæ udgang/ Relékimenet/ Wyjście przekaźnikowe/ Ieşire releu/ Výstup relé/ Output relai/
çıkışı/Релейный выход/Релейний вихід
② DC load/ Chargement CC/ DC last/ Carga de CC/ Carico CC/ Carga CC/ DC-belasting/ DC zatížení/ Jæ vnstrømsbelastning/
Egyenáramú terhelés/ Obciążenie DC/ Sarcină de curent continuu/ Zaťaženie DC/ Beban DC/ DC
yükü/Нагрузка для источника питания постоянного тока/Навантаження пост. струму
③ Power supply/ Alimentation/ Spannungsversorgung/ Alimentación eléctrica/ Alimentazione/ Alimentação elétrica/
Voeding/ Napájení / Strømforsyning/ Tápellátás/ Zasilanie/ Alimentare electrică/ Zdroj napájania/ Catu daya/
Güç kaynağı/Источник питания/Живлення
④ JQC-3FG relay/ Relais JQC-3FG/ JQC-3FG-Relais/ Relé JQC-3FG/ relè JQC-3FG/ Relé JQC-3FG/ JQC-3FG relais/ Relé
JQC-3FG/ JQC-3FG-relæ / JQC-3FG relé/ Przekaźnik JQC-3FG/ releu JQC-3FG/ Relé JQC-3FG/ Relai JQC-3FG/ JQC-3FG
ရီ ေ လး/
JQC-3FG rölesi/Реле JQC-3FG/Реле JQC-3FG
Protective Measures for Outdoor Installation
②
①
+
DC
-
GND OUT
30 VDC
1A
③
OUT (n)
OUT (n)
Activate and Access Network Camera
28
④
(10A 250VAC)
~220V AC
L N
ထပ္ ဆ င္ ့ ထု တ ္ လ ႊ င ္ ့ မ ႈ /
Röle
လွ ် ပ္ စ စ္ ဓ ါတ္ အ ား/
DC
ပါ၀ါ အ၀င္ /
