Inhaltszusammenfassung für Karibu 330

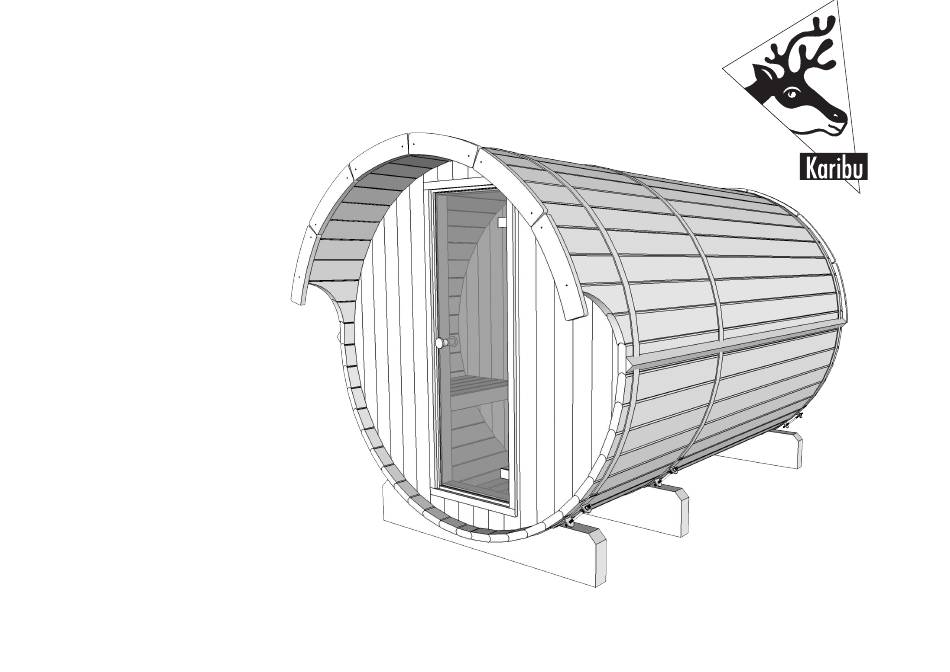

- Seite 1 Sauna 330...
- Seite 3 Sauna 330 Stückliste Nr. 1 NB! Fenster gehören NICHT zu jedes Model! NB! Montage von Fenster siehe bitte an zusätzliche Seite .
- Seite 4 Sauna 330 Stückliste Nr. 2 x1 kmp. x220...
- Seite 5 Sauna 330 mm=mm 2800 3x DET 1 mm=mm 2xDET A 1600 3 xDET 1 2x DET A...
- Seite 6 Sauna 330 4 x DET 3a 4 x DET 3b mm=mm 100mm 3x M 100 mm 1x DET 2...
- Seite 7 Sauna 330 24x M...
- Seite 8 Sauna 330 2x DET P Bohren Sie 4 Löcher in DET 2 Ø10 mm 90°...
- Seite 9 Sauna 330 3x I 3x I Rückwand Rückwand 3x I Zwischenwand Zwischenwand Vorderwand Vorderwand...
- Seite 10 Sauna 330 6x H Wichtig! Pfeil nach unten ~7mm Wichtig! Abstand halten! Keine Lücke lassen,falls Sauna aus Thermoholz ist.
- Seite 11 Sauna 330 20xH Siehe Seite 6A 11x DET 5b 10x DET 5a 16xH 8x DET 3a 16xH 8x DET 3b...
- Seite 12 Sauna 330 Holzleim Benutzen Sie zwischen den Brettern Holzleim DET 6b 7xH(M) Wichtig!!! DET 6a...
- Seite 13 Sauna 330 2x DET B ~400mm Die Schrauben entfernen 1x DET B DET E Wichtig! Wenn Sie eine Saunafass aus Thermoholz haben, bitte die Schrauben DET D nicht entfernen! DET C Achtung!!! Bei der Montage und bei der Pflege/Nachspannen der Gewindestangen, ist die Gewindestange mit Öl Die Schrauben ( W44 oder Würth HPS1400) zu ölen.
- Seite 14 Fenster (optional) Beachten Sie beim Montage Schneiden die Leitlinien x+10mm x+10mm Benutzen Sie eine Wasserwaage bei dem Fenster Einbau. 2,5x 40 NB! Fenster von Innen einbauen! 16 St. 2,5x40 16 St. Leisten Die Schrauben in jedem Brett horizontal festschrauben.
- Seite 15 Sauna 330 min. 65mm. DET V x+10mm x+10mm Als es zu ihres Model keine Fenster zubestellt sind, dann schneiden sie keine Löcher für Fenster. Die gezeigten Bretter bitte entfernen Die gezeigten Beachten Sie beim Bretter bitte Schneiden die Leitlinien entfernen...
- Seite 16 Sauna 330 Die gezeigten Beachten Sie beim Bretter bitte Schneiden die Leitlinien entfernen DET V Als es zu ihres Model keine Fenster zubestellt sind, dann schneiden sie keine Löcher für Fenster. Beachten Sie beim Schneiden die Leitlinien x+10mm x+10mm...
- Seite 17 Sauna 330 1xDET G 1xDET F 3x K 3x K 2xDET F 3x K 3x K...
- Seite 18 Sauna 330 2xDET 8 2x DET 9 24x H 8x DET 7...
- Seite 19 Sauna 330 4xDET 10 4x H 8x H Bitte bohren Sie Ø4mm 8x H Löcher vor dem festschrauben ~770...
- Seite 20 Sauna 330 1xDET 12 Mineritplatte (Minerit LW) 1x DET 11 Mineritplatte (Minerit LW) 2x H 1xDET 13 1x DET 14 9x I(K) 3x DET L NB! Wenn Sie eine Elektroofen haben, DET 12 direkt an der Wand befestigen ohne DET L. Dann benutzen Sie die Schrauben K.
- Seite 21 Sauna 330 NB! Bitte bohren Sie 4mm 4x DET 15 4x H Löcher vor dem festschrauben 2X DET 16 1xDET 17 2x I NB: Platz für Sauna Ofen 6x H 8x M 2x DET 18 4x DET 18c 4x DET 18d...
- Seite 22 Sauna 330 Die Schrauben in jedem Brett horizontal festschrauben. Benutzen Sie eine Wasserwaage bei dem Tür Einbau. NB! Tür von Innen einbauen! 4x DET 18a 36x H 4x DET 18b 16x H 28x J 2x DET 18...
- Seite 23 Sauna 330 r=~300 2xDET 19 10x H...
- Seite 24 Sauna 330 13x DET 20 26x H Entfernen DET A...
