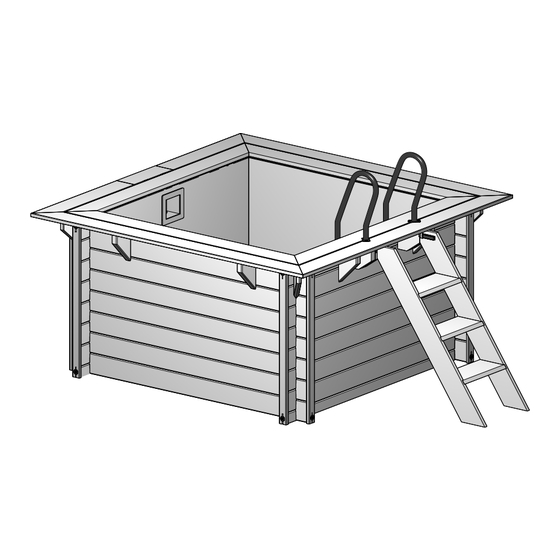

Seite 3
STÜCKLISTE STÜCKLISTE Bitte kontrollieren Sie vor dem Aufbau des Holzpools die Lieferung auf Vollständigkeit. WANDBRETTER - W WANDBRETTER - W L: 1796 mm L: 1796 mm B: 145 mm B: 135 mm T: 45 mm T: 45 mm L: 1796 mm L: 1796 mm B: 78 mm B: 67 mm...
Seite 4
STÜCKLISTE STÜCKLISTE BRETTER FÜR HOLZDECK - D BRETTER FÜR HOLZDECK - D L: 2000 mm L: 1700 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 822 mm L: 822 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 350 mm...
Seite 5
STÜCKLISTE STÜCKLISTE ZUBEHÖR - Z ZUBEHÖR - Z Vlies Skimmer Folie Profilschiene L: 1250mm Edelstahl Leiter Schlagbrett Teflonband L: 12 m B: 12 mm TAPE Klebeband L: 66 m B: 60 mm Sprühkleber...
1. AUFBAU DER WAND - TEIL 1- ÜBERSICHT 1. AUFBAU DER WAND - TEIL 1- ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 1796 mm L: 1796 mm B: 145 mm B: 145 mm T: 45 mm T: 45 mm L: 1796 mm L: 1796 mm...
Seite 7
1. AUFBAU DER WAND - TEIL 1 - ÜBERSICHT 1. AUFBAU DER WAND - TEIL 1 - ÜBERSICHT Wand Wand Wand...
1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1...
Seite 9
1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1 2,08 m Wählen Sie jetzt die gewünschte Position von Skimmer und Einlaufdüse.
Seite 10
1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1...
Seite 11
1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1 Setzen Sie jetzt der brett für der skimmer auf der richtige position oben der Einlaufdüse...
Seite 12
2. AUFBAU DER WAND - TEIL 2 - ÜBERSICHT 2. AUFBAU DER WAND - TEIL 2 - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 1796 mm L: 1796 mm B: 135 mm B: 135 mm T: 45 mm T: 45 mm Skimmer...
Seite 13
2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 1,47 m 2,08 m...
Seite 14
2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 16 mm 3,5 mm...
Seite 15
2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 Schrauben Sie die Bretter an die darunter liegenden Wandbohlen mit einem Abstand von ca. 50 cm 4 mm - Alle Teile aus Holz müssen, vor dem Einsetzen der Schrauben, immer vorgebohrt werden.
3. MONTAGE DER WANDLEISTE - ÜBERSICHT 3. MONTAGE DER WANDLEISTE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Unterlegscheibe 5 x 80 mm L: 990 mm B: 135 mm T: 45 mm...
3. MONTAGE DER WANDLEISTE 3. MONTAGE DER WANDLEISTE - Die Schrauben für die Eckleisten nicht fest anziehen. - Die Wandbohlen müssen sich, durch unterschiedliche Temperaturen, ausdehnen und zusammen ziehen können.
4. MONTAGE DER KONSOLEN - ÜBERSICHT 4. MONTAGE DER KONSOLEN - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT 5 x 100 mm L: 245 mm L: 245 mm B: 145 mm B: 145 mm T: 45 mm T: 45 mm L: 180 mm B: 145 mm...
4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN 50mm 150mm 4 mm...
Seite 20
4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN - Entscheiden Sie, an welcher Stelle Sie die Treppe haben möchten. Sie können eine beliebige Wand außer der mit dem Skimmer auswählen. - Wenn Sie Ihre Wunschstelle ausgewählt haben, dann benutzen Sie die untenstehenden Konsolen für die Montage der Treppenseite...
Seite 21
4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN Bitte achten sie auf die korrekte Anbringung der K3 Konsolen. 1 8 0 m 1 0 5 m - Positionieren Sie je zwei K3 Konsolen aneinander. - Bitte beachten Sie, dass die “lange Seite” nach oben ausgerichtet ist.
Seite 22
4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN 420 mm 30 mm 30 mm...
5. MONTAGE WANDVLIES - ÜBERSICHT 5. MONTAGE WANDVLIES - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Vlies Profilschiene L: 1250 mm 4 x 40mm...
Seite 24
5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES Sprühkleber sparsam verwenden Nicht vollflächig auftragen!
Seite 25
5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES 45° 45° Profilschienen auf Gehrung schneiden...
Seite 26
5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES Alle Profilschienen müssen vor der Montage im Abstand von 25 cm vorgebohrt werden. Als erstes wird mit dem Ø 3 mm Bohrer komplett durch die Schiene gebohrt, danach mit dem Ø 8 mm Bohrer nur 8 mm 3 mm der vorderste Teil der...
6. MONTAGE UNTERLEGVLIES - ÜBERSICHT 6. MONTAGE UNTERLEGVLIES - ÜBERSICHT TAPE BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Vlies...
7A. EINLAUFDÜSE - VORBEREITUNG 7A. EINLAUFDÜSE - VORBEREITUNG Bitte beachten Sie, dass Sie das Düsengrundelement montieren müssen, bevor die Folie installiert wird. Ein nachträgliches einbauen der Einlaufdüse ist nicht mehr möglich. Bitte beachten Sie die Abbildungen auf dieser Seite und auf Seite 32. Vlies Gummidichtung Ergebnis nach...
7. MONTAGE FOLIE - ÜBERSICHT 7. MONTAGE FOLIE - ÜBERSICHT Der wichtigste Bestandteil des Beckens ist die Folienauskleidung. Schwimmbadfolie ist ein thermoplastisches Material, das sich unter Einwirkung von Wärme ausdehnt bzw. bei Kälte zusammenzieht. Die Auskleidung soll bei Temperaturen zwischen +18ºC und +25ºC +18ºC und +25ºC eingebaut werden, da bei diesen Temperaturen die Folie am einfachsten zu handhaben ist.
Seite 31
7. MONTAGE FOLIE 7. MONTAGE FOLIE Passen Sie die Ecken der Folie an die Ecken des Pools an 2 cm...
8. MONTAGE SKIMMER FERTIGSTELLUNG - ÜBERSICHT 8. MONTAGE SKIMMER FERTIGSTELLUNG - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Skimmer...
9. MONTAGE DER TREPPE - ÜBERSICHT 9. MONTAGE DER TREPPE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 440 mm B: 145 mm T: 28 mm L: 1232 mm L: 1232 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm...
10. MONTAGE DES DECKS - ÜBERSICHT 10. MONTAGE DES DECKS - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 2000 mm L: 1700 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 822 mm L: 822 mm B: 145 mm...
Seite 39
10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 6 Schrauben pro Blech Skimmerseite Treppenseite...
Seite 40
10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 3 cm Deckbrett Ansicht von unten Wand Konsole Eck Konsole...
Seite 41
10. MONTAGE DES DECKS 10. MONTAGE DES DECKS Ansicht von unten...
Seite 42
10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 0,5 cm Abstand zwischen den Brettern Ansicht von unten Wand Konsole Eck Konsole...
11. MONTAGE DER LEITER - ÜBERSICHT 11. MONTAGE DER LEITER - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Edelstahl Leiter...
Seite 45
11. MONTAGE DER LEITER 11. MONTAGE DER LEITER Leiterfüsse mittig zu den Konsolen ausrichten Mit Wasserwaage kontrolieren Endkappen liegen an der Folie an Schraubenlöcher über der Treppen-Konsole ausrichten...
Seite 46
12. [OPTIONAL] MONTAGE DER ECKLEISTE - ÜBERSICHT 12. [OPTIONAL] MONTAGE DER ECKLEISTE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT [OPTIONAL] [OPTIONAL] 3,0 x 25 mm...
Seite 47
12. [OPTIONAL] MONTAGE DER ECKLEISTE 12. [OPTIONAL] MONTAGE DER ECKLEISTE Außenseite Innenseite...
