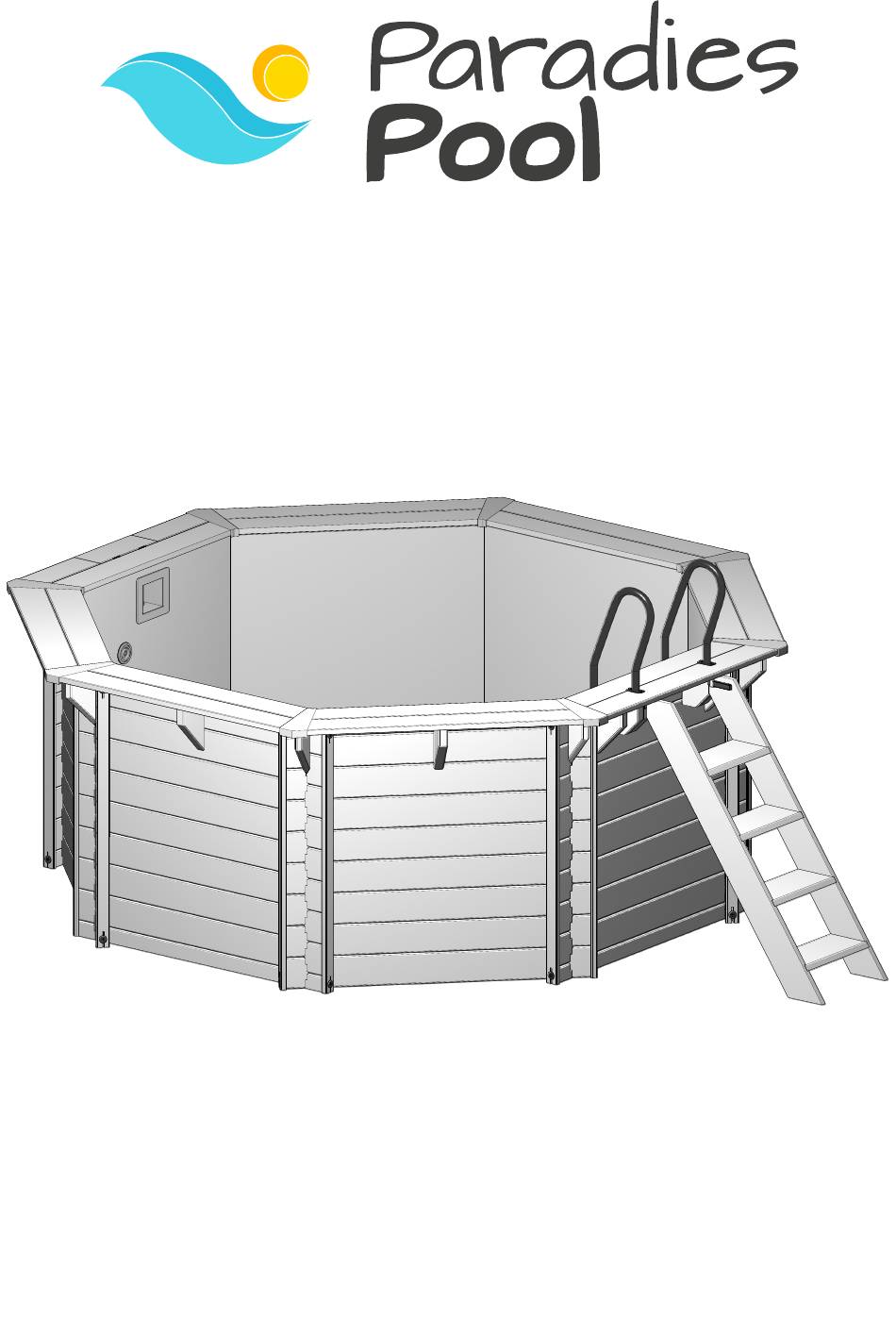

HOLZPOOL KALEA

Ø [3,54 - 1,18 m m ] ]

Ø [3,54 - 1,18

Paradies Pool GmbH

Bremer Str. 7b, 01665 Klipphausen

035204-786870

kundenservice@paradies-pool.de

www.paradies-pool.de

Version.3.0.3

Inhaltszusammenfassung für Paradies Pool KALEA

Seite 1 Paradies Pool GmbH Paradies Pool GmbH Lokalisierung Lokalisierung Bremer Str. 7b, 01665 Klipphausen Bremer Str. 7b, 01665 Klipphausen Telefon Telefon 035204-786870 035204-786870 E-mail E-mail kundenservice@paradies-pool.de kundenservice@paradies-pool.de Website Website www.paradies-pool.de www.paradies-pool.de © Paradies Pool 2021 © Paradies Pool 2021 Version.3.0.3 Version.3.0.3...
Seite 3 STÜCKLISTE STÜCKLISTE Bitte kontrollieren Sie vor dem Aufbau des Holzpools die Lieferung auf Vollständigkeit. WANDBRETTER - W WANDBRETTER - W L: 1456 mm L: 1456 mm B: 145 mm B: 135 mm T: 45 mm T: 45 mm L: 1456 mm L: 1456 mm B: 78 mm B: 67 mm...
Seite 4 STÜCKLISTE STÜCKLISTE BRETTER FÜR HOLZDECK - D BRETTER FÜR HOLZDECK - D L: 1353 mm L: 1229 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 500 mm L: 500 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 350 mm...
Seite 5 STÜCKLISTE STÜCKLISTE ZUBEHÖR - Z ZUBEHÖR - Z Vlies Skimmer Folie Profilschiene L: 1250mm Edelstahl Leiter Schlagbrett Teflonband L: 12 m B: 12 mm TAPE Klebeband L: 66 m B: 60 mm Sprühkleber...
Seite 6 1. AUFBAU DER WAND - TEIL 1- ÜBERSICHT 1. AUFBAU DER WAND - TEIL 1- ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 1456 mm L: 1456 mm B: 145 mm B: 145 mm T: 45 mm T: 45 mm L: 1456 mm L: 1456 mm...
Seite 7 1. AUFBAU DER WAND - TEIL 1 - ÜBERSICHT 1. AUFBAU DER WAND - TEIL 1 - ÜBERSICHT Wand Wand Wand...
Seite 8 1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1...
Seite 9 1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1 2,74 m...
Seite 10 1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1...
Seite 11 1. AUFBAU DER WAND - TEIL 1 1. AUFBAU DER WAND - TEIL 1 Wählen Sie jetzt die gewünschte Position von Skimmer und Einlaufdüse.
Seite 12 2. AUFBAU DER WAND - TEIL 2 - ÜBERSICHT 2. AUFBAU DER WAND - TEIL 2 - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 1456 mm L: 1456 mm B: 135 mm B: 135 mm T: 45 mm T: 45 mm Skimmer...
Seite 13 2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 2,97 m 2,74 m...
Seite 14 2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 16 mm 3,5 mm...
Seite 15 2. AUFBAU DER WAND - TEIL 2 2. AUFBAU DER WAND - TEIL 2 Schrauben Sie die Bretter an die darunter liegenden Wandbohlen mit einem Abstand von ca. 50 cm 4 mm - Alle Teile aus Holz müssen, vor dem Einsetzen der Schrauben, immer vorgebohrt werden.
Seite 16 3. MONTAGE DER WANDLEISTE - ÜBERSICHT 3. MONTAGE DER WANDLEISTE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Unterlegscheibe 5 x 80 mm L: 1130 mm B: 135 mm T: 45 mm...
Seite 17 3. MONTAGE DER WANDLEISTE 3. MONTAGE DER WANDLEISTE - Die Schrauben für die Eckleisten nicht fest anziehen. - Die Wandbohlen müssen sich, durch unterschiedliche Temperaturen, ausdehnen und zusammen ziehen können.
Seite 18 4. MONTAGE DER KONSOLEN - ÜBERSICHT 4. MONTAGE DER KONSOLEN - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT 5 x 100 mm L: 245 mm L: 245 mm B: 145 mm B: 145 mm T: 45 mm T: 45 mm L: 180 mm B: 145 mm...
Seite 19: Montage Der Konsolen
4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN 50mm 150mm 4 mm...
Seite 20 4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN - Entscheiden Sie, an welcher Stelle Sie die Treppe montieren möchten. Sie können eine beliebige Wand, außer der mit dem Skimmer auswählen. - Wenn Sie Ihre Wunschstelle ausgewählt haben, dann benutzen Sie die untenstehenden Konsolen für die Montage der Treppenseite...
Seite 21 4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN Bitte achten sie auf die korrekte Anbringung der K3 Konsolen. 1 8 0 m 1 0 5 m - Positionieren Sie je zwei K3 Konsolen aneinander. - Bitte beachten Sie, dass die “lange Seite” nach oben ausgerichtet ist.
Seite 22 4. MONTAGE DER KONSOLEN 4. MONTAGE DER KONSOLEN 420 mm 30 mm 30 mm...
Seite 23 5. MONTAGE WANDVLIES - ÜBERSICHT 5. MONTAGE WANDVLIES - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Vlies Profilschiene L: 1250 mm 4 x 40mm...
Seite 24 5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES Sprühkleber sparsam verwenden Nicht vollflächig auftragen!
Seite 25 5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES 22,5° 22,5° Profilschienen auf Gehrung schneiden...
Seite 26 5. MONTAGE WANDVLIES 5. MONTAGE WANDVLIES Alle Profilschienen müssen vor der Montage im Abstand von 25 cm vorgebohrt werden. Als erstes wird mit dem Ø 3 mm Bohrer komplett durch die Schiene gebohrt, danach mit dem Ø 8 mm Bohrer nur 8 mm 3 mm der vorderste Teil der...
Seite 27 6. MONTAGE UNTERLEGVLIES - ÜBERSICHT 6. MONTAGE UNTERLEGVLIES - ÜBERSICHT TAPE BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Vlies...
Seite 28 6. MONTAGE UNTERLEGVLIES 6. MONTAGE UNTERLEGVLIES...
Seite 29 7A. EINLAUFDÜSE - VORBEREITUNG 7A. EINLAUFDÜSE - VORBEREITUNG Bitte beachten Sie, dass Sie das Düsengrundelement montieren müssen, bevor die Folie installiert wird. Ein nachträgliches einbauen der Einlaufdüse ist nicht mehr möglich. Bitte beachten Sie die Abbildungen auf dieser Seite und auf Seite 32. Vlies Gummidichtung Ergebnis nach...
Seite 30 7. MONTAGE FOLIE - ÜBERSICHT 7. MONTAGE FOLIE - ÜBERSICHT Der wichtigste Bestandteil des Beckens ist die Folienauskleidung. Schwimmbadfolie ist ein thermoplastisches Material, das sich unter Einwirkung von Wärme ausdehnt bzw. bei Kälte zusammenzieht. Die Auskleidung soll bei Temperaturen zwischen +18ºC und +25ºC +18ºC und +25ºC eingebaut werden, da bei diesen Temperaturen die Folie am einfachsten zu handhaben ist.
Seite 31 7. MONTAGE FOLIE 7. MONTAGE FOLIE Passen Sie die Ecken der Folie an die Ecken des Pools an 2 cm...
Seite 32 7A. EINLAUFDÜSE - FERTIGSTELLUNG 7A. EINLAUFDÜSE - FERTIGSTELLUNG 5 cm Gummidichtung ankleben an den Flansch.
Seite 33 8. MONTAGE SKIMMER FERTIGSTELLUNG - ÜBERSICHT 8. MONTAGE SKIMMER FERTIGSTELLUNG - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Skimmer...
Seite 34 8. SKIMMER-FERTIGSTELLUNG 8. SKIMMER-FERTIGSTELLUNG 5 cm Suchen Sie die Innenseite vom Skimmer Schneiden Sie die Folie entlang der Innenseite aus...
Seite 35 8. SKIMMER-FERTIGSTELLUNG 8. SKIMMER-FERTIGSTELLUNG Folie zwischen Gummidichtung...
Seite 36 9. MONTAGE DER TREPPE - ÜBERSICHT 9. MONTAGE DER TREPPE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 440 mm B: 145 mm T: 28 mm L: 1388 mm L: 1388 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm...
Seite 37 9. MONTAGE DER TREPPE 9. MONTAGE DER TREPPE Treppe gegen die Konsolen stellen...
Seite 38 10. MONTAGE DES DECKS - ÜBERSICHT 10. MONTAGE DES DECKS - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT L: 1353 mm L: 1229 mm B: 145 mm B: 145 mm T: 28 mm T: 28 mm L: 500 mm L: 500 mm B: 145 mm...
Seite 39 10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 6 Schrauben pro Blech Skimmerseite Treppenseite...
Seite 40 10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 3 cm Deckbrett Ansicht von unten Wand Konsole Eck Konsole...
Seite 41 10. MONTAGE DES DECKS 10. MONTAGE DES DECKS Ansicht von unten...
Seite 42 10. MONTAGE DES DECKS 10. MONTAGE DES DECKS 0,5 cm Abstand zwischen den Brettern Ansicht von unten Wand Konsole Eck Konsole...
Seite 43 11. MONTAGE DER LEITER - ÜBERSICHT 11. MONTAGE DER LEITER - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT Edelstahl Leiter...
Seite 44: Montage Der Leiter
11. MONTAGE DER LEITER 11. MONTAGE DER LEITER...
Seite 45 11. MONTAGE DER LEITER 11. MONTAGE DER LEITER Leiterfüsse mittig zu den Konsolen ausrichten Mit Wasserwaage kontrolieren Endkappen liegen an der Folie an Schraubenlöcher über der Treppen-Konsole ausrichten...
Seite 46 12. [OPTIONAL] MONTAGE DER ECKLEISTE - ÜBERSICHT 12. [OPTIONAL] MONTAGE DER ECKLEISTE - ÜBERSICHT BENÖTIGTE TEILE FÜR DIESEN SCHRITT BENÖTIGTE TEILE FÜR DIESEN SCHRITT 3,0 x 25 mm...
Seite 47 12. [OPTIONAL] MONTAGE DER ECKLEISTE 12. [OPTIONAL] MONTAGE DER ECKLEISTE Außenseite Innenseite...
Seite 48 VIELLEICHT AUCH INTERESSANT FÜR SIE! VIELLEICHT AUCH INTERESSANT FÜR SIE! Wasserpflege-Grundausstattungsset Aufblasbare Abdeckplane 6,5kg Art-Nr. 300308-a Reinigungs- Winterschutz Eisdruckpolster Grundausstattungs- 1 Liter set I Art-Nr. 300350 Art-Nr. 310101-a Art-Nr. 440006 Ganzjahres Abdeckplane LUPO - Solar Abdeckplane Art-Nr. 700 Art-Nr. 200371...
