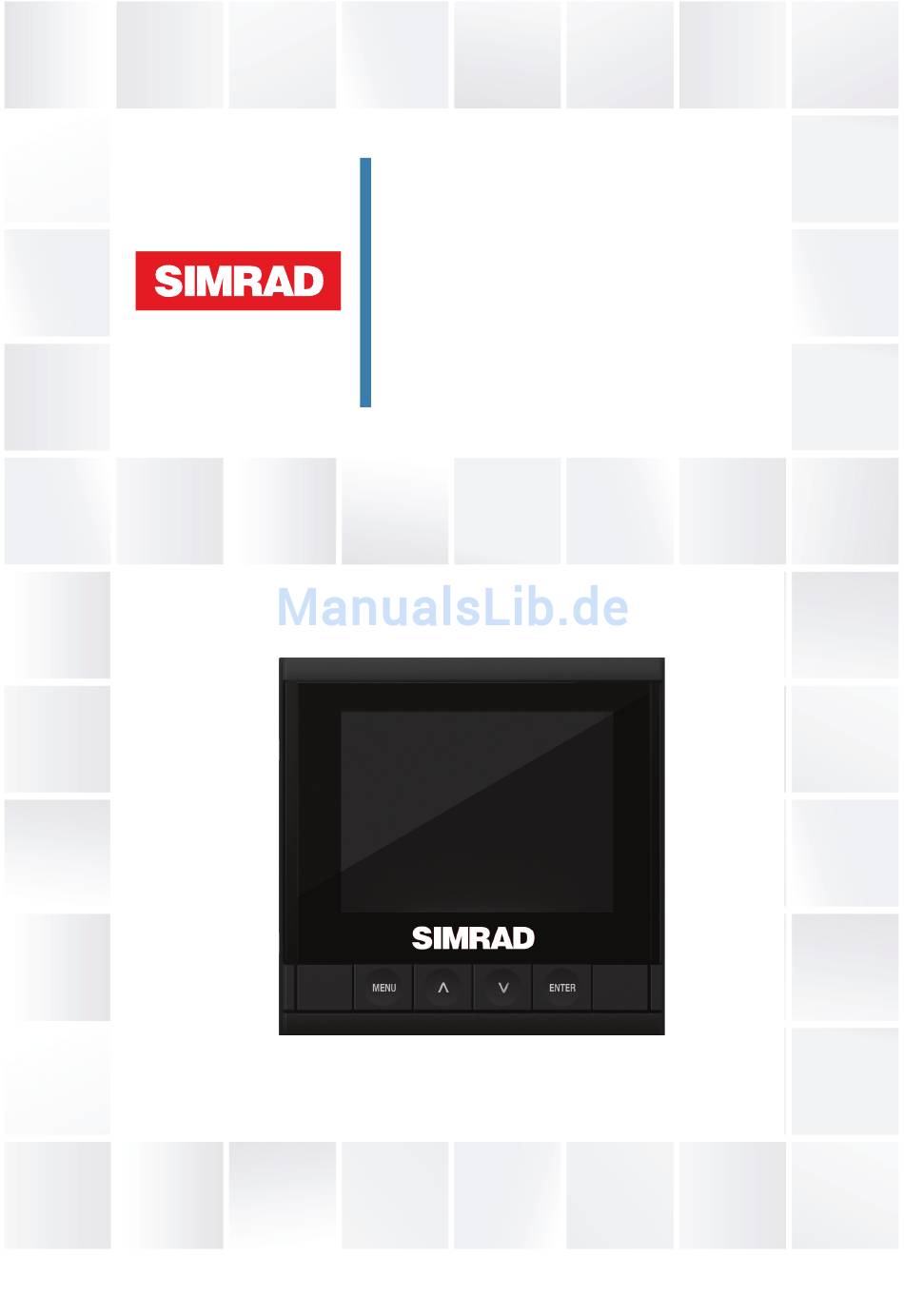

- Seite 1 IS35 Farbdisplay Benutzerhandbuch DEUTSCH simrad-yachting.com...
-
Seite 2: Niederlassungen Und Partnergesellschaften Übernehmen Keinerlei Haftung Für Jegliche
Recht vor, jederzeit Änderungen am Produkt vorzunehmen, die sich ggf. nicht in dieser Version des Handbuches wiederfi nden. Wenden Sie sich an Ihren Simrad-Händler vor Ort, wenn Sie weitere Unterstützung benötigen. Der Eigentümer ist allein dafür verantwortlich, die Geräte so zu installieren und zu verwenden, dass es nicht zu Unfällen,... -
Seite 3: Konformitätserklärung
• CE-Kennzeichnung im Rahmen der EMV-Richtlinie 2004/108/EG • Geräte der Ebene 2 der australischen Norm für Funkkommunikation (elektromagnetische Verträglichkeit) von 2008 – (Radio Communications (Electromagnetic Compatibility) Standard 2008) Die Konformitätserklärung steht auf der folgenden Website zur Verfügung: www.simrad-yachting.com Vorwort | Simrad IS35 Benutzerhandbuch... -
Seite 4: Einleitung
Warnung: Wird verwendet, wenn Benutzer gewarnt werden sollen, vorsichtig vorzugehen, um Verletzungen und/oder Sachschäden zu vermeiden. Software Dieses Handbuch wurde für Simrad IS35 Farbdisplay, Softwareversion 1.0, geschrieben. Überprüfen Sie auf der Website www.simrad-yachting.com, ob es Änderungen zu neueren Releaseversionen gibt. Einleitung |... -
Seite 5: Inhaltsverzeichnis
Inhalt Einleitung Software Simrad IS35 Farbdisplay Display und Tasten Standard-Displayseiten Seitenwechsel Bedienung Menünavigation Seitenmenü Einstellungen Beleuchtung Display Gruppe Beleuchtungsstufe Nacht Modus Nacht Modus Farbe Seiten Feste Anzeige Voreingestellte feste Datenseiten Zusätzliche feste Datenseiten Vorlagenseiten Aktivieren/Deaktivieren einer Seite Ersetzen/Hinzufügen einer Seite... -
Seite 6: Software
Voreinstellungen wieder herstellen Erzwungenes Zurücksetzen auf Werkseinstellungen Installation Bootskonfi guration Motor Display-Einrichtung Anzeige-Limit Pop-Ups-Setup Daten Anschluss eines Micro-USB-Geräts Systemeinstellungen exportieren Systemeinstellungen importieren Software Software-Upgrade bei dezentralen Geräten Software-Upgrade beim IS35 Farbdisplay 43 Wartung Technische Daten Inhalt | Simrad IS35 Benutzerhandbuch... -
Seite 7: Simrad Is35 Farbdisplay
Simrad IS35 Farbdisplay Das Simrad IS35 Farbdisplay stellt eine Netzwerkanzeige der Motor- und Kraftstoff tankdaten des Schiff es dar. Es kann außerdem Messdaten wie Geschwindigkeit, Tiefe, Kurs, Position, Wind und Umgebungsdaten anzeigen, die von den optionalen Sensoren und anderen mit dem Netzwerk verbundenen Geräten erfasst werden. -
Seite 8: Standard-Displayseiten
Datentypen ändern. Weitere Informationen zur Einrichtung und Konfi guration der Seiten sind dem Abschnitt "Seiten" in diesem Handbuch zu entnehmen. Seitenwechsel Verwenden Sie die NACH OBEN/UNTEN-Tasten, um durch die aktiven Seiten zu scrollen. Simrad IS35 Farbdisplay | Simrad IS35 Benutzerhandbuch... -
Seite 9: Bedienung
Alle Seitenmenüs verfügen über eine Einstellungs-Option. Alle anderen Optionen beziehen sich auf die aktuelle Seite. Einstellungen Über das Einstellungsmenü können Sie auf die Anzeige-Optionen sowie auf die Anzeige- und Systemeinstellungen, die Quellenauswahl und die Kalibrierung zugreifen. Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 10: Beleuchtung
Beispiel: Dialog "Tastentöne" über das Menü "Einstellungen". Hinweis: Durch einfaches Drücken der Taste MENU kehren Sie zum vorherigen Menü zurück. Beleuchtung Es gibt zwei Möglichkeiten zur Einstellung der Hintergrundbeleuchtung der Anzeige. Über das Menü 10 | Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 11: Display Gruppe
Ändern der Farb-Palette in den Nachtmodus. Alle Displays in der gleichen Display-Gruppe wechseln ebenfalls in den Nachtmodus. Hinweis: Der Nachtmodus der Anzeige lässt sich nicht über das Multifunktionsdisplay ändern. Nacht Modus Farbe Ändern der Farbpalette für den Nachtmodus. | 11 Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 12: Seiten
Geschwindigkeit (vorzugsweise Geschwindigkeit über Grund. GPS, Schaufelrad, Staudruckmesser erforderlich) Tiefe (Tiefendaten im Netzwerk erforderlich) Drehzahl Treibstoff verbrauch Treibstoff fl uss Hinweis: Wenn Daten von zwei Motoren angezeigt werden, werden nur Drehzahl, Motoreinstellung und Motortemperatur angezeigt. 12 | Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 13: Voreingestellte Feste Datenseiten
Motortemperatur Datenfeld Motoreinstellung Drehzahlgrenze Dynamisches Datenfeld Prioritätsreihenfolge der dynamischen Datenfelder beim Anlassen Geschwindigkeit (vorzugsweise Geschwindigkeit über Grund. GPS, Schaufelrad, Staudruckmesser erforderlich) Tiefe (Tiefendaten im Netzwerk erforderlich) Treibstoff effi zienz Schiff Treibstoff verbrauch Schiff | 13 Bedienung | Simrad IS35 Benutzerhandbuch... - Seite 14 Motor Beschreibung Beschreibung Dynamische Feste Anzeige Datenfelder Prioritätsreihenfolge der dynamischen Datenfelder für den Motor Spannung der Lichtmaschine Motortemperatur Motor-Wasserdruck (Drucksensor im Netzwerk erforderlich) Motorbetriebsstunden Motoreinstellung 14 | Bedienung | Simrad IS35 Benutzerhandbuch...
- Seite 15 Treibstoff verbrauch Schiff (Verbrauch) Hinweis: Der Punkt "Verbleibender Treibstoff Schiff " wird nur angezeigt, wenn Daten zum Treibstoff fl uss zur Verfügung stehen und ein Treibstoff speicher wie ein EP-85R mit dem Netzwerk verbunden ist. | 15 Bedienung | Simrad IS35 Benutzerhandbuch...
-
Seite 16: Zusätzliche Feste Datenseiten
Beschreibung Beschreibung Wassertemperatur Tiefenalarm-Grenzwerte Tiefen-Histogramm Feste Anzeige Dynamisches Datenfeld Motorsteuerung Hinweis: Kartenplotter im Netzwerk erforderlich Beschreibung Beschreibung Wegpunkt-Position Schiff sanzeige Cross-Track- Distanz zum Wegpunkt Fehlergrenze Cross-Track-Fehlergrenze Feste Anzeige Geschätzte Zeit zum Wegpunkt 16 | Bedienung | Simrad IS35 Benutzerhandbuch... - Seite 17 Wenn das Schiff die Cross-Track-Fehlergrenze überschreitet, zeigt die Anzeige die Richtung und Distanz der Kursüberschreitung an. | 17 Bedienung | Simrad IS35 Benutzerhandbuch...
-
Seite 18: Vorlagenseiten
Vorlagenseiten Symbol Beschreibung Seite Einfache Anzeige (mit Drehzahl) 2x2-Raster (mit Drehzahl) 2x1-Raster (mit Drehzahl) 2x2-(Balken-)Raster (mit Drehzahl) Vier Balken (mit Drehzahl) Einfache Anzeige (Vollbild) 2x1-Raster (Vollbild) 2x2-Raster (Vollbild) 18 | Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 19: Aktivieren/Deaktivieren Einer Seite
Seite, um den Dialog "Aktiviert/Ersetzen" zu öff nen. Drücken Sie zum Aktivieren/Deaktivieren die Taste ENTER. Ersetzen/Hinzufügen einer Seite Wählen Sie die Seite, die Sie hinzufügen/ersetzen möchten. Drücken Sie die Taste ENTER, um den Dialog "Aktiviert/Ersetzen" zu öff nen. | 19 Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 20: Konfi Gurieren Von Seitendaten
Wählen Sie "Wechsel Daten", um Daten zu ändern. Wählen Sie das gewünschte Feld aus. Wählen Sie den gewünschte Datentyp aus den Menüoptionen. Nach der Auswahl wird ein Häkchen im Kontrollkästchen gesetzt, und die Seite wird wieder angezeigt. 20 | Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 21: Autoscroll
Wenn ein Datentyp ausgewählt wurde, für den im Netzwerk keine Sensordaten zur Verfügung stehen, zeigt das Display --- an. AutoScroll Wählen Sie im Seitenmenü "AutoScroll". Die AutoScroll-Zeit ist zwischen 1 und 10 Sekunden einstellbar. | 21 Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 22: Trip Log
Schaufelrades berechnet, wenn kein GPS vorhanden ist. Bei gestopptem Trip Log werden keine Trip Log Daten aufgezeichnet. Trip Log starten/stoppen Starten/stoppen der Trip Log-Aufzeichnung. Trip Log zurücksetzen Zurücksetzen aller Trip Log-Daten auf Null. 22 | Bedienung | Simrad IS35 Benutzerhandbuch... -
Seite 23: Auftanken
Die Anzahl der Kraftstoff tanks sowie die Gesamttreibstoff kapazität lassen sich über den Dialog "Bootskonfi guration" im Menü "Installation" oder über den Einrichtungsassistenten einstellen. Rufen Sie den Dialog "Auftanken" über das Menü "Einstellungen" auf. | 23 Auftanken | Simrad IS35 Benutzerhandbuch... -
Seite 24: Tanken
Hinweis: Wenn sich mehr als ein Motor im Netzwerk befi ndet, werden die Daten zum verbrauchten Treibstoff für alle Motoren als Gesamtwert angezeigt. Außerdem werden die Daten für die einzelnen Motoren aufgeführt. 24 | Auftanken | Simrad IS35 Benutzerhandbuch... -
Seite 25: Zurücksetzen Der Anzeige "Verbrauchter Treibstoff
Nur den verbrauchten Treibstoff für Trip diesen Trip zurücksetzen Nur verbrauchten Treibstoff für diese Saisonal Saison zurücksetzen Sowohl verbrauchten Treibstoff für diese Saison als auch den Beide verbrauchten Treibstoff für diesen Trip zurücksetzen. | 25 Auftanken | Simrad IS35 Benutzerhandbuch... -
Seite 26: Einstellungen
Motor konfi guriert ist. Symbol Alarmbeschreibung Anzeige Stromzufuhr/Ladezustand Motor prüfen/Allgemeine Motorstörungen/ Störungen im Zusammenhang mit dem Motor oder den dazugehörigen Systemen Motortemperatur hoch Warnung – Motorfehlfunktion – Aktive Alarme auf verfügbare Informationen prüfen Wasser im Treibstoff 26 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 27: System-Alarme
Wenn ein Sensor mit dem Netzwerk verbunden ist, können Sie Alarme aktivieren, indem Sie diese aus der Liste im Menü "Alarm Einstellungen" auswählen. Aktivieren eines Alarm (Alarm Ein/Aus) Ein- oder Ausschalten eines Alarms im Menü "Alarm Einstellungen". | 27 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 28: Status Der Alarm-Einstellungen
Sie die nächste Ebene im Menü, um den Alarmstatus anzuzeigen. Alarm-Grenzwerte Bei einigen Alarmen ist der Grenzwert einstellbar. Wählen Sie den Alarm, und stellen Sie den Grenzwert über das Menü "Alarm Einstellungen" ein. 28 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 29: Alarmanzeige
Signalton stumm geschaltet. In einigen Fällen bleibt das Alarmsymbol auf der Anzeige, bis die Störung behoben wurde. Aktive Alarme Aufl istung der aktiven Alarme im Netzwerk. Diese Alarme werden angezeigt, bis das Alarmereignis behoben wurde. | 29 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 30: Alarm-Historie
Wählen Sie ein Alarmereignis aus, um weitere Details über dieses besondere Ereignis und die getroff enen Maßnahmen anzuzeigen. Löschen der Alarm-Historie Öff nen Sie die Liste "Alarm-Historie". Drücken Sie ENTER. Wählen Sie "Alle löschen". 30 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 31: Motor-Alarm-Einstellungen
Alle Alarme für alle Motoren sind Alle eingeschaltet. Sie können einzeln auswählen, Benutzer- welche Motorenalarme aktiviert oder defi niert deaktiviert werden sollen. Alarmton Bei Aktivierung ertönt ein Signalton, wenn ein Ereignis ausgelöst wird. | 31 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 32: Dämpfung
Befehle an andere Netzwerkgeräte weiterleitet. In der Regel werden Datenquellen beim ersten Einschalten des Systems konfi guriert. Eine Aktualisierung dieser Daten sollte nur erforderlich sein, wenn eine neue Quelle hinzugefügt wird, Daten fehlen oder gelöscht wurden, 32 | Einstellungen | Simrad IS35 Benutzerhandbuch... - Seite 33 Anzeige die Auswahl automatisch anhand der internen Prioritätsliste. Geräte-Liste Zeigt eine Liste aller Geräte an, die mit dem Netzwerk verbunden sind. Durch Auswahl eines Gerätes in dieser Liste werden zusätzliche Details und Aktionen aufgerufen. | 33 Einstellungen | Simrad IS35 Benutzerhandbuch...
-
Seite 34: Konfi Gurieren
Option Kalibrierung, um die einfache Einrichtung eines Gerätes zu ermöglichen. Die Kalibrierungs- Optionen sind je nach Gerät unterschiedlich. Diagnose NMEA2000-Datenbus-Diagnosedaten im Netzwerk. Einheiten Hier können Sie die gewünschte Maßeinheit für die Anzeige der Daten einstellen. 34 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 35: Dezimalstellen
Dies ist keine Netzwerkfunktion. Sie müssen alle Anzeigen einzeln ändern. Hinweis: Das Gerät startet nach der Änderung der Sprache automatisch neu. Zeit Hier können Sie das gewünschte Format für Zeit/ Datum und die örtliche Zeitverschiebung einstellen. | 35 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 36: Simulation
Erzwungenes Zurücksetzen auf Werkseinstellungen Wenn die Anzeige auf das normale Zurücksetzen nicht anspricht, halten Sie die Tasten NACH OBEN/UNTEN beim Einschalten des Gerätes gedrückt. Ein Signalton gibt an, dass das Zurücksetzen erfolgreich war. 36 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 37: Installation
Anzeige und der Software für dezentrale Einheiten ausführen. Bootskonfi guration Hier können Sie die Anzahl der Motoren und Treibstoff tanks sowie die Gesamttreibstoff kapazität einstellen. Hinweis: Diese Einstellungen gelten für alle Geräte im Netzwerk. | 37 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 38: Motor Display-Einrichtung
Daten angezeigt werden sollen. Anzeige-Limit Hier können Sie die Grenzwerte für Drehzahl und Treibstoff verbrauch des Schiff es einstellen. Hinweis: Diese Grenzwerte stellen eine visuelle Hilfestellung auf dem Display dar und lösen keine Alarme aus. 38 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 39: Pop-Ups-Setup
Hier können Sie den Schwellwert und die Dauer für die Anzeige von Pop-up-Daten bei der Einstellung von Motoreinstellung, Getriebe- und Hebelsteuerung einstellen. Pop-ups werden angezeigt, wenn die Anzeige eine Datenänderung über dem eingestellten Schwellwert registriert. | 39 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 40: Daten
Hinweis: Das Upgrade muss für jede Anzeige im Netzwerk einzeln ausgeführt werden. Anschluss eines Micro-USB-Geräts Entfernen Sie die USB-Abdeckung von der Rückseite der Anzeige. Stecken Sie einen USB-Micro-USB-Adapter und ein Massenspeichergerät ein. 40 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 41: Systemeinstellungen Exportieren
Wählen Sie die Datei "Settings.iset" aus dem USB- Speicher. Der Dialog "Details" wird angezeigt. Bestätigen Sie das Importieren mit ENTER. Warnung: Beim Importieren von Systemeinstellungen werden alle bestehenden Systemeinstellungen überschrieben und das Gerät neu gestartet! | 41 Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 42: Software
Massenspeichergerät. Schließen Sie ein tragbares Massenspeichergerät an den Micro-USB-Anschluss an. Wählen Sie die Update-Datei aus dem USB-Speicher. Drücken Sie bei Anzeige des Dialogs "Details" auf ENTER. Bestätigen Sie das Upgrade erneut mit ENTER. 42 | Einstellungen | Simrad IS35 Benutzerhandbuch... -
Seite 43: Software-Upgrade Beim Is35 Farbdisplay
Der Dialog zum Fortschritt des Upgrades wird angezeigt. Drücken Sie nach Abschluss des Upgrades die Taste ENTER. Software-Upgrade beim IS35 Farbdisplay Prüfen Sie die Softwareversion über den Dialog "System Überblick". Speichern Sie die aktuellste .upd-Datei auf ein USB- Massenspeichergerät. Stellen Sie sicher, dass die Anzeige ausgeschaltet ist. -
Seite 44: Wartung
Stellung verklemmt sind. Prüfen des Anschlusses Der Anschluss sollte lediglich einer Sichtprüfung unterzogen werden. Stellen Sie sicher, dass das Kabel ordnungsgemäß angeschlossen ist und dass die Abdeckung sich auf dem USB-Anschluss befi ndet. 44 | Wartung | Simrad IS35 Benutzerhandbuch... -
Seite 45: Technische Daten
Lichtdurchlässiger TFT-LCD – Wei- ßes LED-Hintergrundlicht Aufl ösung 320 x 240 Pixel Beleuchtung Weiß (Tagmodus) Rot/Grün/Blau (Nachtmodus) Umweltschutz IPx7 Sicherheitsabstand 0,3 m zum Kompass Temperatur Betrieb -15 bis +55 ºC Lagerung -25 bis +65 ºC | 45 Technische Daten | Simrad IS35 Benutzerhandbuch... - Seite 46 www.simrad-yachting.com.
