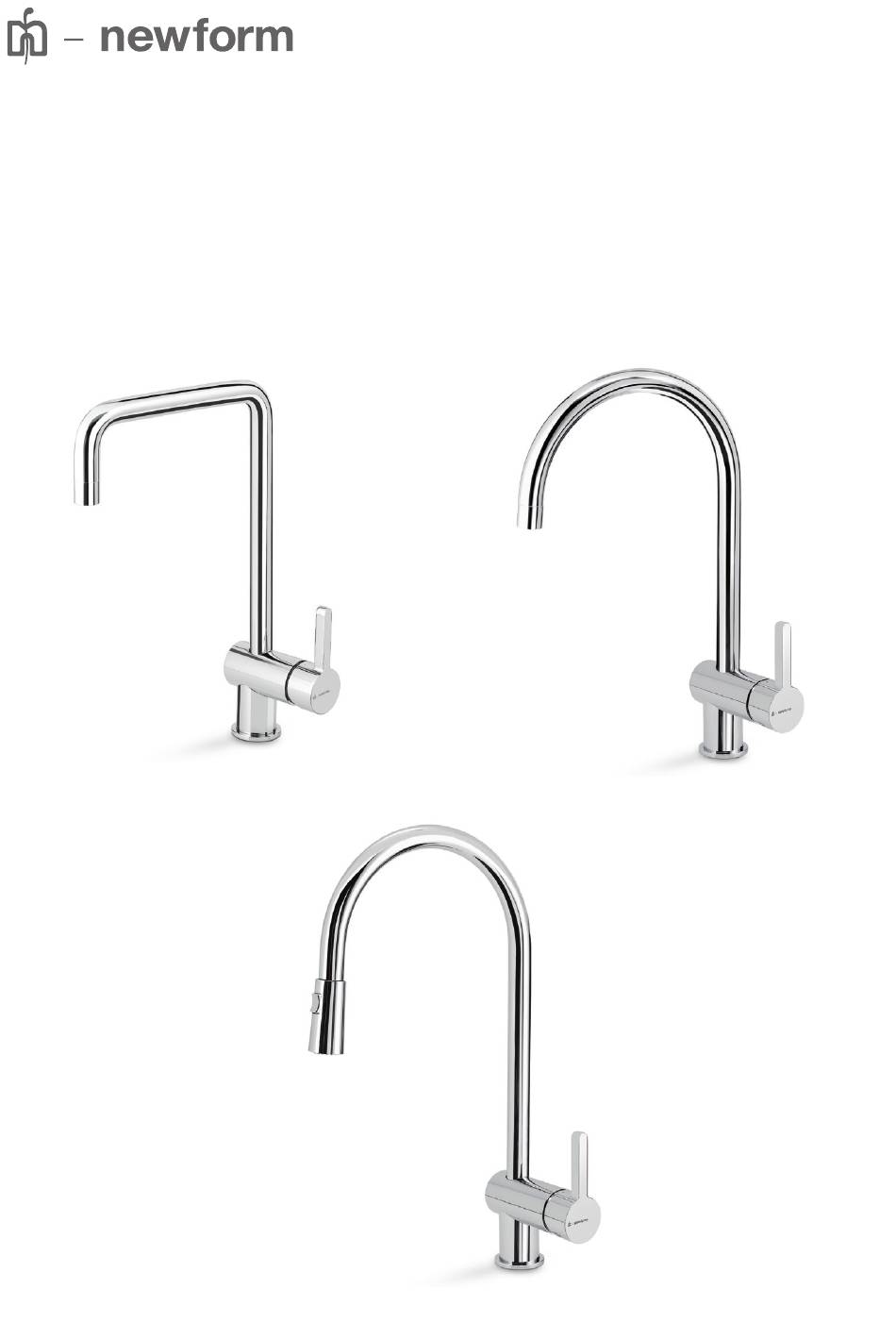

- Seite 1 istruzioni ERGO instructions instructions de montage Bedienungsanleitung instrucciones 65920 65921 65925...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 ERGO DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ REFERENZANGABEN_ DATOS DE REFERENCIA 65920 10x10 G 3/8" Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 4 ERGO DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ REFERENZANGABEN_ DATOS DE REFERENCIA 65921 10x10 G 3/8" Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 5 ERGO DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ REFERENZANGABEN_ DATOS DE REFERENCIA 65925 10x10 G 3/8" Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 6 ERGO PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLA- TION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 65920 - 65921 FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1 Avvitare i flessibili. Collocare il rubinetto sul piano del lavello interponendo l’O-Ring (1) e posizionare inferiormente il set di fissaggio. Screw on the flexible hose.
- Seite 7 ERGO PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLA- TION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 65925 FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1 Avvitare i flessibili. Collocare il rubinetto sul piano del lavello interponendo l’O-Ring (1) e posizionare inferiormente il set di fissaggio. Serrare i dadi di fissaggio e collegare corretta- mente i flessibili alla rete di alimentazione.
- Seite 8 ERGO PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLA- TION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 65925 FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2 Avvitare il flessible della doccetta (2) al flessibile per l’uscita dell’acqua miscelata (3). Applicare il contrappeso (4) in modo che possa garantire un perfetto rientro della doccetta.
- Seite 9 Newform s.p.a. will not respond Alkohol, to any damages caused by failure to observe the above Säuren oder aggressive Stoffe enthalten, zu verwenden. Die rules. Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO REMPLACEMENT CARTOUCHE Enlever le bouchon (1), dévisser la vis de fixation (2) et...
- Seite 10 ERGO RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 65920 - 65921 25179 10698 16125 25228 25227 25922 25173 17439 16711 17406 17407 12181 14540 25174...
- Seite 11 ERGO RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 65925 25179 10698 16125 25228 25227 25922 25170 17431 17447 25117 16755 17406 17407 17423 15135 14540 16599 13362...
- Seite 12 ERGO PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 65920 pressione portata pressure flow rate pression débit Druck Wasserströmung presión caudal (bar) (l/min) 6,92 l/min 9,79 12,07 13,85 15,54 65921 pressione portata pressure flow rate pression débit Druck Wasserströmung presión caudal (bar) (l/min) 6,88 l/min...
- Seite 13 NOTE...
- Seite 14 NOTE...
-
Seite 15: Packaging Disposal
SMALTIMENTO DELL’IMBALLAGGIO Non disperdere gli imballaggi o parti di essi nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte di asfissia per i bambini. Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo corretto il riciclo e il recupero. - Seite 16 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
