AUSRICHTUNG DES
SCHLOSSES
Der Einbau des Schlosses
erfolgt mit Hilfe von vier
Schrauben an vier vorgebohrten
Löchern.
Der Einbau des Schlosses
hängt davon ab, ob es rechts-
oder linksschließend ist.
HINWEISE ZUM EINBAU
Das OTS-Schloss wird mit Hilfe
von vier Schrauben an der
Schließfachtür befestigt.
1.- Empfohlene Schrauben:
- Türen aus beschichtetem
Material: Spaxschraube 4,5 x
35 (je nach Stärke der Tür)
- Türen aus Metall o.ä.:
Blechschraube Philips M5 x 35
(je nach Stärke der Tür)
2.- Das maximale
Anzugsmoment beim Anziehen
der jeweiligen Schraube oder
Holzschraube beträgt 300 Ncm.
3.- Der Lochdurchmesser für
den Druckknopf muss 23 mm
(+1/0 mm) betragen. Werkseitig
wird empfohlen, die Bohrung
im Innenbereich der Tür
abzufasen.
Beim Einbau muss darauf
geachtet werden, dass das
Schloss nicht gegen den
Schließfachkorpus schlagen
kann.
Die Abmessungen und die Lage
der Befestigungspunkte hervor
aus die folgende Abbildung 1.2.
EINBAU- UND
INSTALLATIONSVORGANG
Beim Einbau eines OTS-
Schlosses in einer Halterung
oder einem Möbel sind die
folgenden Schritte in folgender
Reihenfolge auszuführen:
1.- Die Bohrungen gemäß
Abbildung 1.3 anzeichnen.
2.- Die Bohrung für den Knauf
vornehmen.
3.- Bei Bedarf die
entsprechenden Bohrungen
zur Befestigung des Schlosses
vornehmen.
4.- Das Schloss mit Hilfe von
vier Befestigungsschrauben
anschrauben.

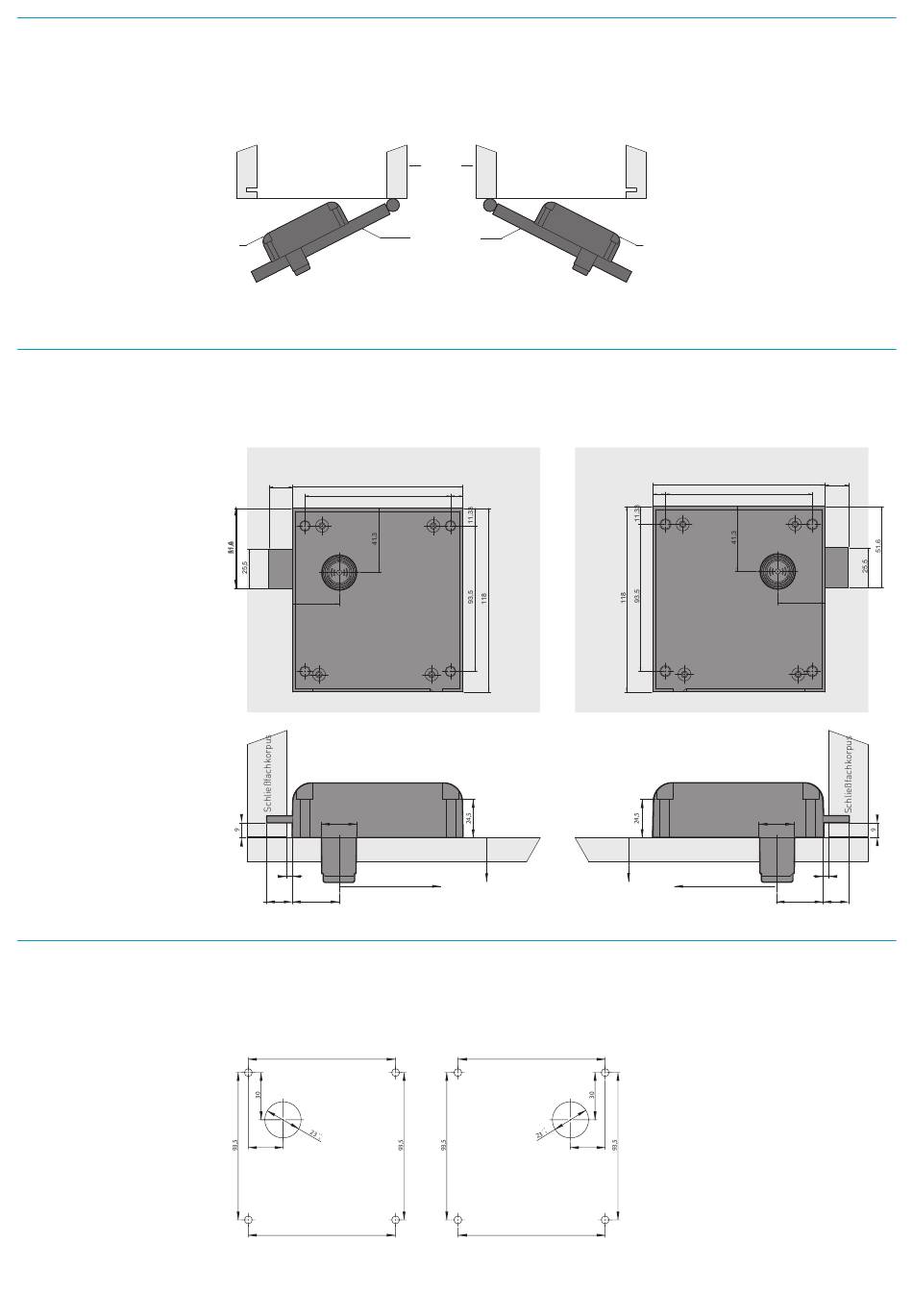

1.1
Darstellung der rechts- und linksschließenden Schlösser
OTS
Rechts
1.2
Abmessungen des OTS-Schlosses auf mm.
109,5
15
93,5
30
+1
ø
23
0
Schließfachtür
4
min. 240 mm
15
30
1.3
Abmessungen der Befestigungsbohrungen auf mm.
93,5
22
93,5
Rechts
TAQUILLA
LOCKER
SCHLIEßFACH
CASIER
PUERTA TAQUILLA
LOCKER'S DOOR
SCHLIEßFACHTÜR
PORTE DU CASIER
Links
8
max. 20 mm
max. 20 mm
Bis zum Türzapfen
Bis zum Türzapfen
93,5
22
93,5
Links
OTS
109,5
8
93,5
30
+1
ø
23
0
Schließfachtür
min. 240 mm
30
15
4
15
