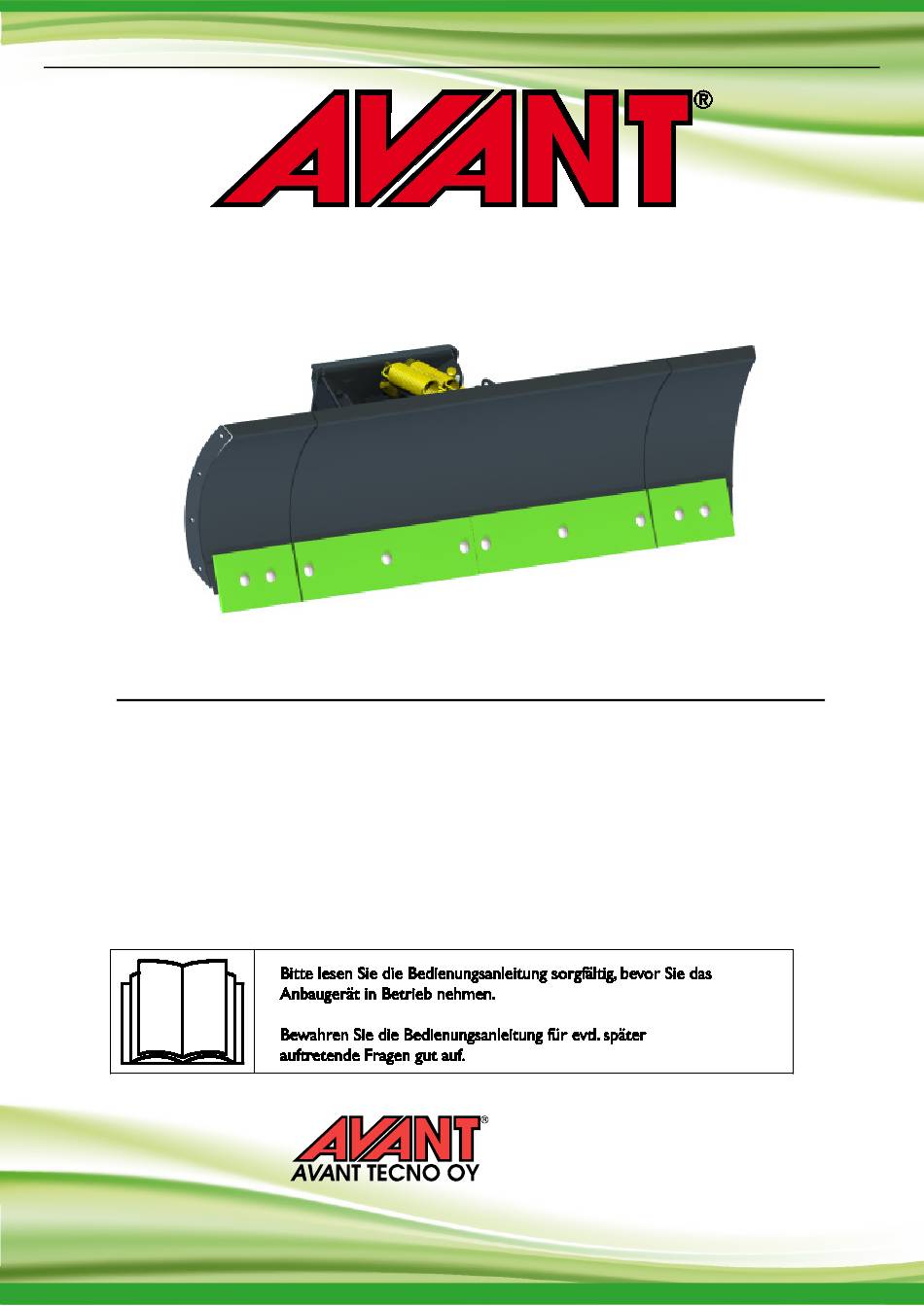

- Seite 1 Deutsch Schneeschild 2000/2500 2020 1 Bedienungsanleitung für Anbaugeräte Schneeschild 2000/2500 Produktnummer 2000 mm A36123 2500 mm A36251 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A438777 2020 1 DE 2015-...
- Seite 2 Schneeschild 2000/2500 2020 1...
-
Seite 3: Inhaltsverzeichnis
Schneeschild 2000/2500 2020 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 Sicheres Stoppverfahren ............................9 Persönliche Schutzausrüstung ..........................9 4. TECHNISCHE DATEN ........................10 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts .............. -
Seite 4: Vorwort
4 (30) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (30) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
6 (30) 2. Verwendungszweck Der AVANT-Schneeschild ist ein Anbaugerät, das für die Verwendung mit den in Tabelle 1 angegebenen AVANT-Kompaktladern geeignet ist. Der Schneeschild wurde für das Räumen von Schnee konzipiert, kann jedoch auch für das Räumen von Erde oder Sand verwendet werden. Der Schneeschild ist standardmäßig mit einer hydraulischen Schwenkung ausgestattet, die es ermöglicht, die Seite auszuwählen, zu der das Material... -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (30) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 Die lokalen Bestimmungen hinsichtlich der Verwendung des Geräts auf öffentlichen Straßen müssen beachtet werden. Der Lader muss möglicherweise für die Verwendung auf der Straße zugelassen werden. Kontaktieren Sie Ihren lokalen Avant-Händler oder die lokalen Behörden, um weitere Informationen zu erhalten.
-
Seite 9: Sicheres Stoppverfahren
9 (30) 3.1 Sicheres Stoppverfahren Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist. -
Seite 10: Technische Daten
10 (30) 4. Technische Daten Tabelle 2 – Schneeschild 2000/2500 – Spezifikationen Produktnummer A36123 A36251 * Gesamtbreite: 2146 mm 2594 mm ** Arbeitsbreite mit Erweiterungen: 2011 mm 2457 mm ± 30° ± 30° Schwenkwinkel: Hydraulisch Hydraulisch Gewicht mit Erweiterungen: 212 kg 232 kg ... -
Seite 11: Sicherheitsetiketten Und Hauptkomponenten Des Anbaugeräts
11 (30) 4.1 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts Im Folgenden werden alle Aufkleber und Markierungen auf dem Anbaugerät aufgeführt. Sie müssen auf dem Gerät sichtbar und lesbar sein. Unleserliche oder fehlende Aufkleber müssen ersetzt werden. Neue Aufkleber erhalten Sie von Ihrem Einzelhändler oder über die Kontaktadresse auf der Umschlagseite. Stellen Sie sicher, dass alle Warnaufkleber lesbar sind. - Seite 12 12 (30) Tabelle 4 – Schneeschild 2000/2500 – Hauptkomponenten Rahmen mit AVANT-Schnellkupplungshalterungen Hydraulischer Schwenkzylinder Schild Verschleißkante Seitliche Erweiterungen Schildfedern Verriegelungsbolzen des Schildes Kufen (Standardausstattung) Stützradsatz (optionales Extra) Gummiflügelsatz (optionales Extra) Eiskratzersatz (optionales Extra) Mehrfachstecker-Halterung...
-
Seite 13: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 14 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 15: Anschluss Und Trennung Von Hydraulikschläuchen
15 (30) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 16 16 (30) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 17: Betriebsanleitungen
17 (30) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 18: Prüfungen Vor Der Bedienung
18 (30) 6.1 Prüfungen vor der Bedienung Stellen Sie sicher, dass alle Hindernisse, einschließlich versteckter, vor dem Betrieb aus dem Arbeitsbereich beseitigt oder entsprechend gekennzeichnet wurden. Stellen Sie sicher, dass das Schildfedersystem voll funktionstüchtig und entriegelt ist, bevor Sie mit ... -
Seite 19: Bedienung Des Schneeschildes
19 (30) 6.2 Bedienung des Schneeschildes Korrekte Betriebsposition: Die vertikale Position des Schildes wirkt sich auf das Ergebnis und die Genauigkeit des Räumens aus. Der Schild sollte auf eine aufrechte Position eingestellt werden. Abhängigkeit Umstände können Sie versuchen, den Schild ein wenig nach vorne oder hinten zu kippen, z. -
Seite 20: Schildgleitsystem
20 (30) 6.2.2 Schildgleitsystem Das Gleitsystem ermöglicht ein vertikales Gleiten des Schildes, wodurch Arbeiten auf unebenen Flächen einfacher und effizienter werden. Die Klinge kann auch so eingestellt werden, dass sie nur seitlich gleitet, und bei Bedarf kann die Klinge starr arretiert werden. Das Gleitsystem wird mit Bolzen eingestellt, die sich auf dem Rahmen des Anbaugeräts befinden: Freier Gleitmodus: Der Schild befindet sich im freien Gleitmodus,... -
Seite 21: Schildfedersystem
21 (30) 6.3 Schildfedersystem Zur Sicherheit des Bedieners ist der Schild mit einem Federmechanismus ausgestattet. Wenn die Schildkante gegen ein Hindernis stößt, kippt der Schild, wodurch ein abruptes Anhalten der Maschine vermieden wird. Der Schild bewegt sich auch während der normalen Verwendung leicht. Wenn die Bewegung zu locker ist, müssen die Federn festgezogen oder ausgetauscht werden. -
Seite 22: Kufen
22 (30) 6.4 Kufen Die Kufe verbessert die Manövrierfähigkeit während des Räumens und trägt zu einem gleichmäßigeren Ergebnis bei. Beide Kufen sollten so eingestellt werden, dass sie leicht den Boden berühren, wenn sich der Schild in der im vorangegangenen Kapitel beschriebenen Betriebsposition befindet. -
Seite 23: Kantenplatte Des Schildes
23 (30) 6.6 Kantenplatte des Schildes Die Kantenplatte des Hauptschildes und die Erweiterungen können ausgetauscht werden, wenn sie verschlissen sind. In Abhängigkeit der Nutzung können unterschiedliche Arten von Schilden verwendet werden. Die Schild-Sets beinhalten auch Platten für das Hauptschild und die Erweiterungen. Die leistungsstarke Kantenschaufel ermöglicht eine hohe Leistung auf unterschiedlichen Oberflächen und bei allgemeiner Anwendung. -
Seite 24: Einlagern Des Anbaugeräts
24 (30) 6.8 Einlagern des Anbaugeräts Trennen Sie den Schneeschild und stellen Sie ihn so auf einer ebenen Fläche ab, dass er fest auf seinen Kufen und der Schnellkupplungsplatte steht. Stellen Sie sicher, dass der Schneeschild während der Lagerung stabil steht. Der beste Lagerort für das Anbaugerät ist ein Bereich, der vor Regen und direkter Sonneneinstrahlung geschützt ist. -
Seite 25: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 26: Prüfung Von Metallstrukturen
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 27: Garantiebestimmungen
27 (30) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 28 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen puskulevy; Avant-kuormaajan työlaite 2000 A36123 Hydraulisk schaktblad; arbetsredskap för Avant lastare Hydraulic dozer blade; attachment for Avant loaders 2500 A36251 Schneeschild 2000/2500; Anbaugerät für Avant-Lader 30.10.2020 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
