Kurzanleitung Drehtorantrieb DA20 / DA40 / DA40-L

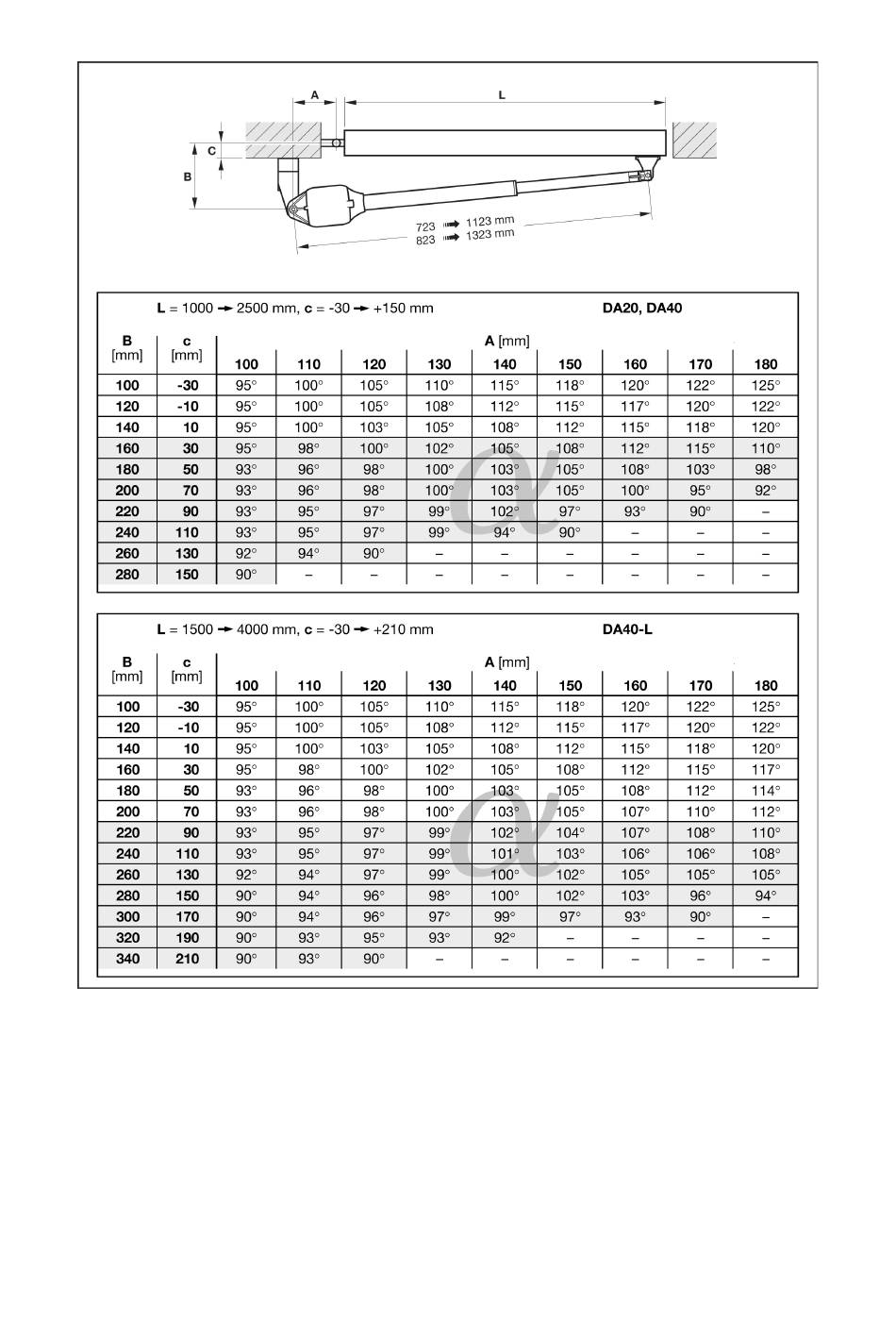

Den Antrieb entsprechend den Vorgaben montieren, siehe hierzu Kapitel 3.2 in der Montageanleitung
und oben abgebildeter Tabelle.
Hinweis
Es sollte immer das optimale Anbaumaß (DA20 / DA40: A/B= 180 mm, DA40-L: A/B= 180/240 mm)
angewendet werden, nur bei engen seitlichen Platzverhältnissen, hohem C-Maß bzw. bei großem
Öffnungswinkel sind andere Maße auszuwählen.
Es wird empfohlen, in der Endlage "Tor-Zu" einen mechanischen Endanschlag einzusetzen, weil:
die Flügel am Endanschlag straff anliegen und sich im Wind nicht bewegen können
•
die Flügel bei 2-flügeligen Anlagen in der Endlage "Tor-Zu" exakt gegenüberstehen
•
