Kurzanleitung Drehtorantrieb DA40 / DA40-L

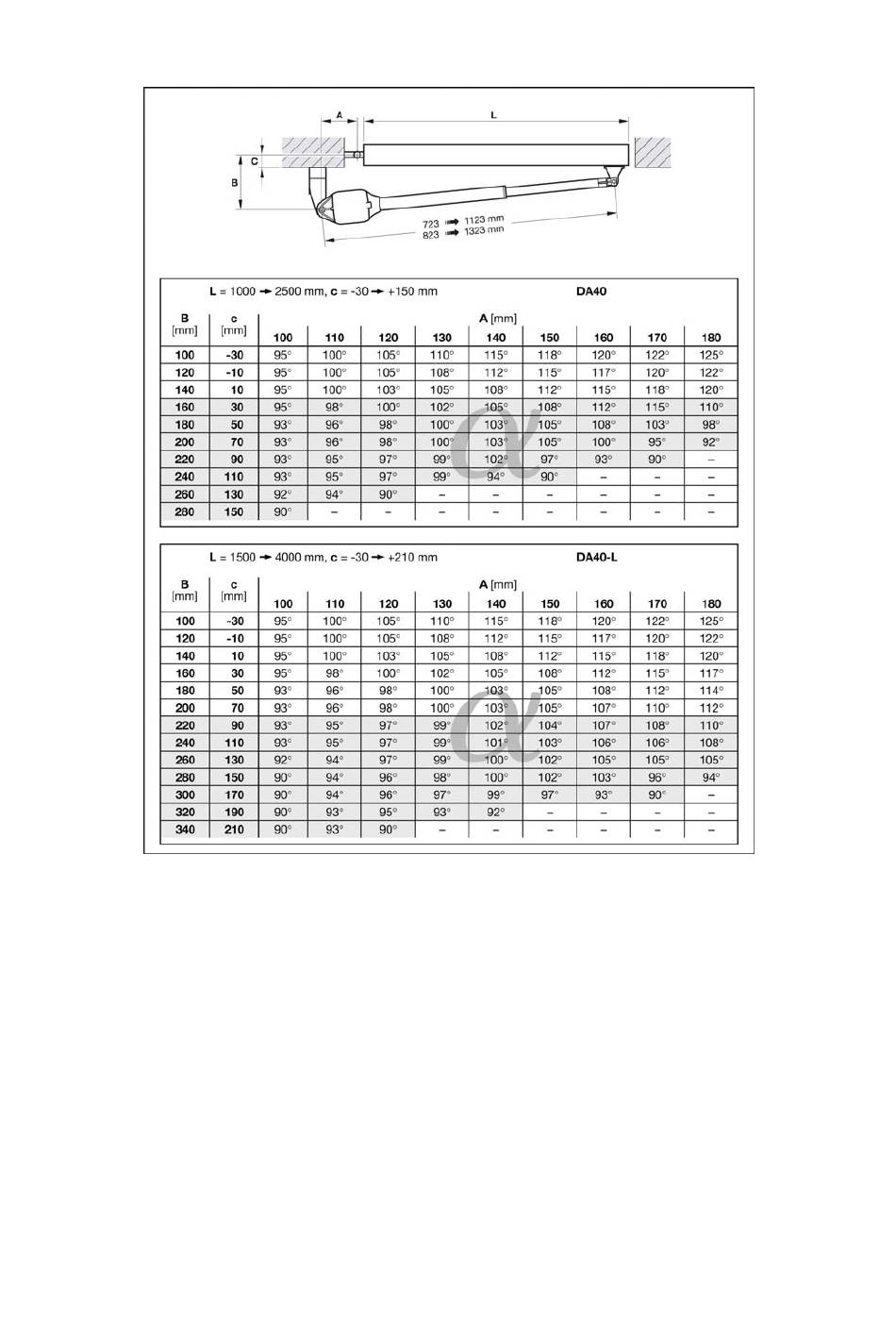

Den Antrieb entsprechend den Vorgaben montieren, siehe hierzu Kapitel 3.1 in der Montageanleitung
und oben abgebildeter Tabelle.
Hinweis
Es sollte immer das optimale Anbaumaß (DA40: A/B= 180 mm, DA40-L: A/B= 180/240 mm)
angewendet werden, nur bei engen seitlichen Platzverhältnissen, hohem C-Maß bzw. bei großem
Öffnungswinkel sind andere Maße auszuwählen.
Es wird empfohlen, in der Endlage "Tor-Zu" einen mechanischen Endanschlag einzusetzen, weil:
•
die Flügel am Endanschlag straff anliegen und sich im Wind nicht bewegen können
•
die Flügel bei 2-flügeligen Anlagen in der Endlage "Tor-Zu" exakt gegenüberstehen
Werbung
Verwandte Anleitungen für Berner DA40
Inhaltszusammenfassung für Berner DA40
- Seite 1 Den Antrieb entsprechend den Vorgaben montieren, siehe hierzu Kapitel 3.1 in der Montageanleitung und oben abgebildeter Tabelle. Hinweis Es sollte immer das optimale Anbaumaß (DA40: A/B= 180 mm, DA40-L: A/B= 180/240 mm) angewendet werden, nur bei engen seitlichen Platzverhältnissen, hohem C-Maß bzw. bei großem Öffnungswinkel sind andere Maße auszuwählen.
- Seite 2 1-flügelige Anlage, Endlagenerfassung Tor-Zu über integrierten Endschalter Anschluss/Auswahl der Torflügel Motor A= Motoranschluss bei einer 1-flg. Anlage, auf Stecker A anschließen Vorbereitung 1. Den Antrieb entriegeln, den Flügel ca. 1 m öffnen und den Antrieb wieder verriegeln. 2. Die Motorhaube entfernen, damit bei der Endschalterjustage die Endschalterleitung in die entsprechende Richtung bewegt werden kann.
- Seite 3 7. Nach Abschluss des Einlernvorganges DIL3 und DIL4 wieder auf OFF stellen. Die grüne LED blinkt langsam. 8. Die Flügel nun mit der Taste T 3x komplett auf- und zufahren. Die grüne LED leuchtet nach den Kraftlernfahrten konstant. Die Anlage ist nun eingelernt. Hinweis: Eine Feineinstellung der Endlage Zu kann nachträglich mit der Stellschraube vorgenommen werden.
