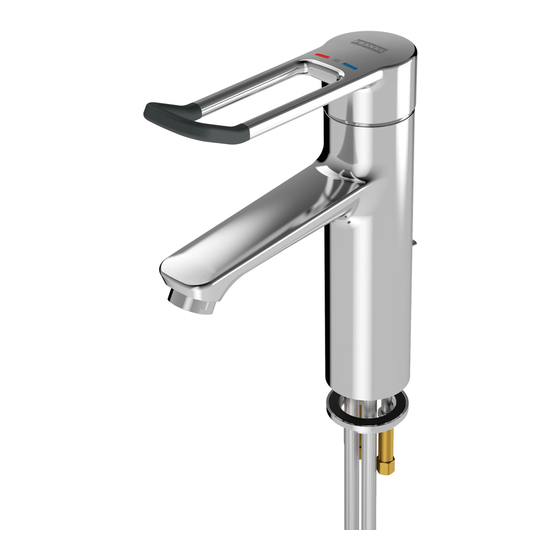

Franke F4 Montage- Und Betriebsanleitung
Thermostat-standbatterie
Inhaltsverzeichnis
Quicklinks
F4
F4LT1003
2030067801
7612982301803
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в эксплуатацию
Thermostat-Standbatterie
thermostatic pillar mixer
Mitigeur sur plage thermostatiq
Grifo de pie de termostato
Miscelatore termostatico a bord
thermostaat-mengkraan
Termostatyczna bateria pionowa
stående termostatblandarenhet
Termostatická stojánková bateri
Pylväshana termostaatilla
Inhaltsverzeichnis
Verwandte Anleitungen für Franke F4
Inhaltszusammenfassung für Franke F4

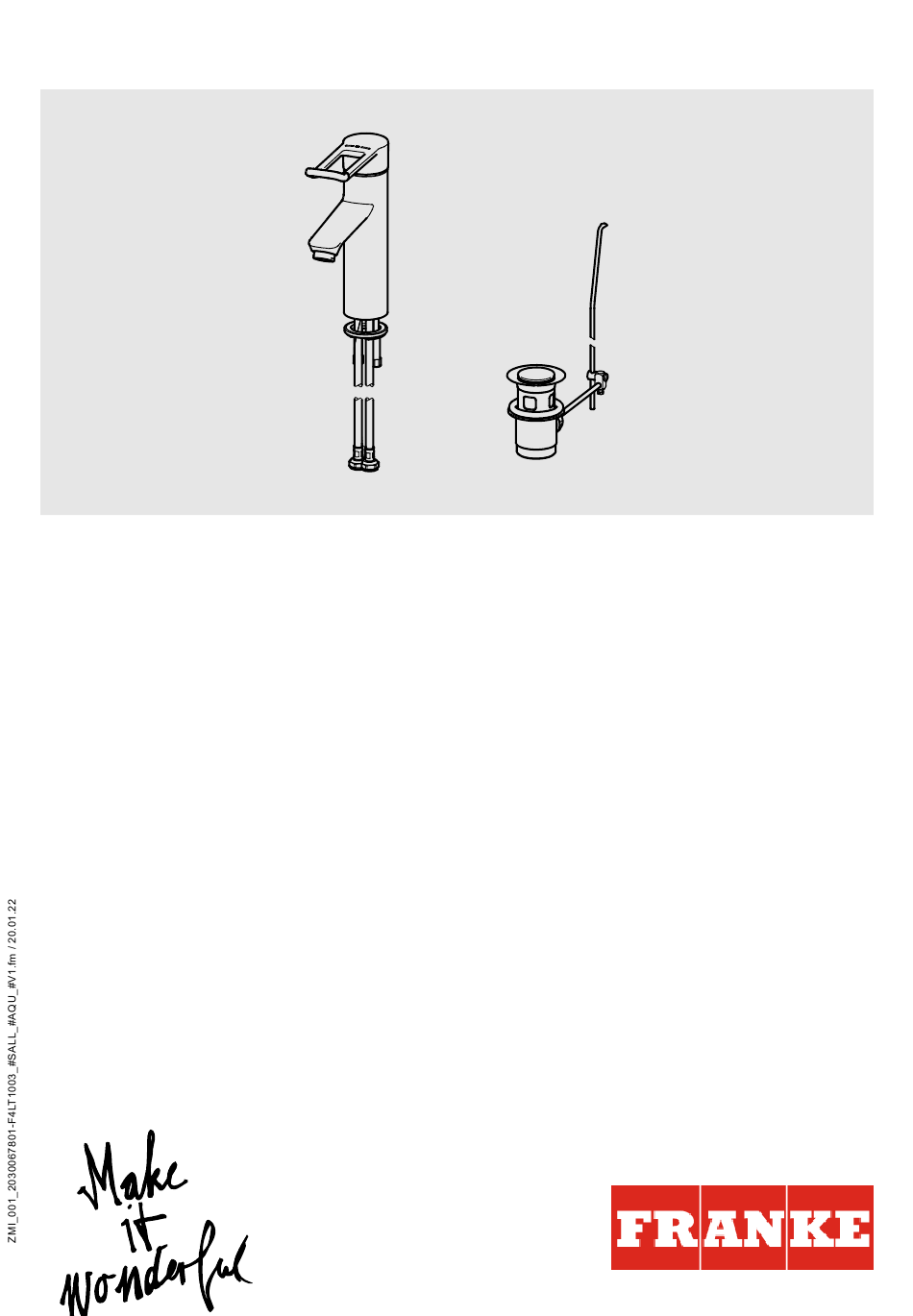

- Seite 1 F4LT1003 2030067801 7612982301803 Montage- und Betriebsanleitung Thermostat-Standbatterie Installation and operating instructions thermostatic pillar mixer Notice de montage et de mise en service Mitigeur sur plage thermostatiq Instrucciones de montaje y servicio Grifo de pie de termostato Istruzioni per il montaggio e l'uso Miscelatore termostatico a bord Montage- en bedrijfsinstructies thermostaat-mengkraan...
- Seite 2 - 2 -...
- Seite 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► Set the scald protection after assembly has ► Nach erfolgter Montage den been completed. Verbrühungsschutz einstellen. ► The fitting must be operated only with ►...
- Seite 4 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! zabezpieczenie przed poparzeniem! ► Ställ in skållningsskyddet efter ► Armatury należy używać wyłącznie z installationen! oryginalnymi sitkami! ►...
- Seite 5 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Tras finalizar el montaje, ajustar la ► Kun asennus on tehty, säädä protección contra escaldaduras. palovammasuoja! ►...
- Seite 6 ► Aanbevolen dynamische druk 3 bar ► Volumestroom bij 3 bar dynamische druk 8 l/min ► Thermostatische beveiliging tegen verbranding volgens DIN EN 1111. ► Maximale bedrijfstemperatuur - Continubedrijf 70 °C - Kortstondig (<10 min) 80 °C www.franke.com - 6 -...
- Seite 7 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 10 mm 19 mm - 7 -...
- Seite 8 – – > 43 °C - 8 -...
- Seite 9 - 9 -...
-
Seite 10: Funktion
Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 10 -... -
Seite 11: Thermische Desinfektion - Manuell
Thermische Desinfektion - manuell EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 3 mm 2,5 mm 1× 1 ... - 11 -... - Seite 12 > 70 °C 5 min > 70 °C > 43 °C < 43 °C - 12 -...
- Seite 13 0,8 Nm 12.1 12.2 - 13 -...
-
Seite 14: Verbrühungsschutz Einstellen
Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les przed poparzeniem échaudures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка... -
Seite 15: Wartung
– – > 43 °C Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione 22 mm - 15 -... -
Seite 16: Siebe Wechseln
Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 19 mm - 16 -... -
Seite 17: Thermostatkartusche Wechseln
Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica Warning... - Seite 18 3 mm 2,5 mm 1× 1 ... - 18 -...
- Seite 19 2 ... 10-12 Nm - 19 -...
- Seite 20 – > 43 °C - 20 -...
-
Seite 21: Ersatzteile
Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1..2030066302 6 ..2030010045 ASLT1001 EAQFT0005 2..2030066566 7 ..2030041311 ASLT9001 ASXX1005 3.. - Seite 22 Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1 ..2030067601 ACLT1001 2 ..2030067705 ACLT1002 3 ..2000104778 ZTAPS0005 4 ..2030041324 ACLM1009 - 22 -...
