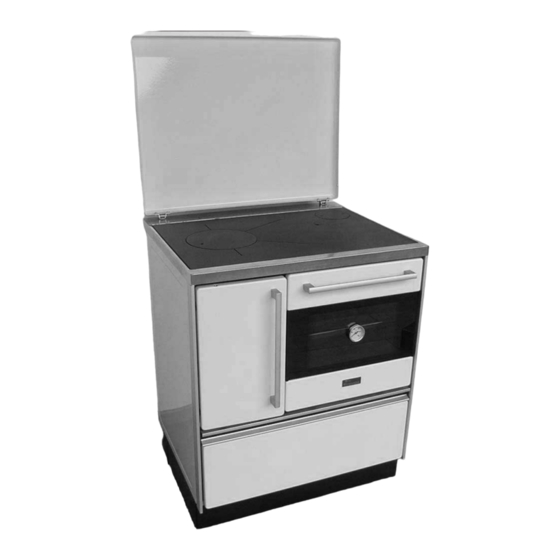

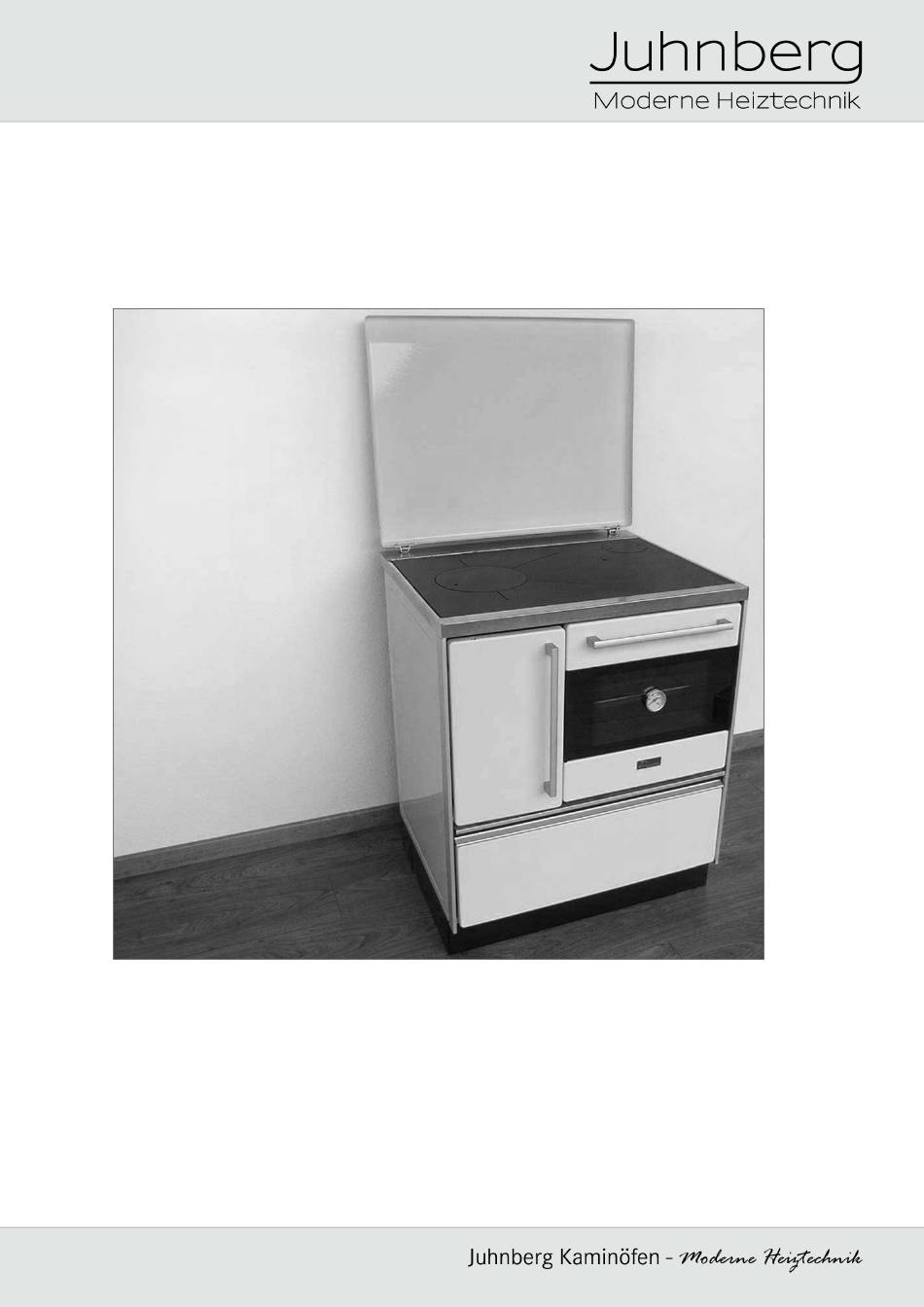

- Seite 1 Kaminofen Juhnberg Almuth 8 kW Aufstellungs- und Bedienungsanleitung Küchenherd Juhnberg Almuth 8 kW Vor dem Aufstellen und der Inbetriebnahme unbedingt lesen!
- Seite 2 Kaminofen Juhnberg Almuth 8 kW Wir gratulieren Ihnen zum Besitz eines Juhnberg Küchenherdes! Der Küchenherd Juhnberg Almuth ist eine optimale, aus neuesten technologischen Erkenntnissen entstandene Heizlösung. In dieser Anleitung erfahren Sie, wie Sie Ihren Ofen richtig gebrauchen. Wir bitten Sie daher, die Anleitung vor dem Gebrauch vollständig und aufmerksam durchzulesen.
-
Seite 3: Aufstellen Des Küchenherdes
Kaminofen Juhnberg Almuth 8 kW Aufstellen des Küchenherdes Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der Gewährleistung führen! Es sind sämtliche, die Aufstellung und Installation von Kaminöfen betreffenden Vorschriften und Normen unbedingt zu beachten (z.B. - Seite 4 Kaminofen Juhnberg Almuth 8 kW Der Küchenherd Almuth ist für das Heizen von Räumen, Kochen und Backen vorgesehen. Der Brennraum ist mit Schamott ausgekleidet. Im Gegensatz zu den Kaminöfen vieler anderer Hersteller sind die Schamottsteine bereits komplett eingebaut und müssen nicht erst von Ihnen vor Ort eingesetzt werden.
- Seite 5 Kaminofen Juhnberg Almuth 8 kW 1. Wandblech bzw. Emaille-Deckel 2. Herdplattenrahmen 3. Rauchabzugsanschluss 120mm 4. Rundplatte Ø 200mm, herausnehmbar 5. Regler für die Auswahl der Funktionsweise 6. Herdplatte 7. Feuerraumtür 8. Backröhrentür 9. Schublade 10. Stellrahmen 11. Hebelsteuerung für Luftregler 12.
-
Seite 6: Nutzung Des Juhnberg Almuth
Kaminofen Juhnberg Almuth 8 kW Nutzung des Juhnberg Almuth Bevor Sie den Herd zum ersten Mal in Betrieb nehmen, sollten Sie sich mit der Arbeitsweise des Funktionsreglers (siehe vorherige Seite, Position 5), sowie des Luftreglers (siehe vorherige Seite, Position 11) vertraut machen. -
Seite 7: Erstes Anheizen
Kaminofen Juhnberg Almuth 8 kW Erstes Anheizen Bei der Entfachung des Feuers gehen Sie folgendermaßen vor: • Den Funktionsregler in die Stellung „O“ bringen • Den Zugluftregler in die Position „MAX“ bringen • Öffnen Sie die Tür des Verbrennungsraums und des Aschestauraums •... -
Seite 8: Funktionsweise Des Herdes
Kaminofen Juhnberg Almuth 8 kW Funktionsweise des Herdes Der Herd Almuth verfügt über 4 verschiedene Funktionen. Diese können Sie über die Funktions- und Luftregler einstellen. Für die Kombinierte Funktionsweise, für das gleichzeitige Kochen, Backen und Heizen wird der Funktionsregler in die Stellung „Z“ und der Luftzugregler in die Mittelstellung (zwischen den Stellungen Min und Max, mittlerer Wert) gestellt. -
Seite 9: Nachlegen
Kaminofen Juhnberg Almuth 8 kW Nachlegen Erst nachlegen, wenn die Flammen nicht mehr lodern. Der vorher angelegte Brennstoff sollte bis zur Grundglut verbrannt sein. Zum Nachlegen den Luftregler öffnen, dann die Feuerraumtür langsam öffnen und Holzscheite einlegen. Danach kann die Tür wieder verschlossen werden. -
Seite 10: Regelung Des Abbrands
Kaminofen Juhnberg Almuth 8 kW Regelung des Abbrands Nutzen Sie den Primärluftregler. Beim Anheizen sollte er geöffnet sein. Später, wenn das Feuer gut angebrannt ist, können Sie die Luftmenge reduzieren. Für eine optimale Verbrennung empfehlen wir folgende Vorgehensweise: Zunächst wird der Ofen wie zuvor beschrieben angeheizt und auf Temperatur gebracht. -
Seite 11: Betrieb In Der Übergangszeit
Kaminofen Juhnberg Almuth 8 kW Betrieb in der Übergangszeit In der Übergangszeit, bei wechselndem Luftdruck sowie starkem Wind und Außentemperaturen über 15°C kann es zu Beeinträchtigungen des Schornsteinzuges kommen. Die Rauchgase werden unter Umständen schlechter abgeführt. In diesem Fall versuchen Sie mit kleineren Holzstücken zu heizen, geben Sie kleinere Mengen Brennstoff zu und erhöhen Sie die Luftzufuhr. -
Seite 12: Reinigung Und Wartung
Reinigung der Innenflächen Um eine Reinigung der Kanäle für die Abführung der Verbrennungsgase durchführen zu können, müssen einige wenige Teile abgenommen werden. Nutzen Sie Schutzhandschuhe bei der Reinigung des Juhnberg Almuth. Der Ausbau erfolgt folgendermaßen: • Abnahme der Abzugsrohre • Ausbau der kleinen 20cm Rundplatte •... - Seite 13 • Schrauben Sie die Knöpfe der Reinigungsklappe ab • Die Reinigungsklappe wird abgenommen Nun kann das Innere des Juhnberg Almuth gereinigt werden • Der Ruß auf dem oberen großen Schutzblech wird mit dem Schieber in den nach unten abgehenden Luftabzugskanal gedrückt.
-
Seite 14: Maßzeichnung
Kaminofen Juhnberg Almuth 8 kW Maßzeichnung... - Seite 15 Kaminofen Juhnberg Almuth 8 kW Problemlösungen – was tun? Problem Mögliche Ursachen Lösung Schwitzwasser bei Kondensatbildung durch Lagerung Das ist völlig normal. erster Intensiv nachheizen, dabei Inbetriebnahme verdunstet das Schwitzwasser. Glasscheibe verrußt Feuchtes Brennmaterial wurde Trockenes Holz verwenden zu schnell verwendet (Holzfeuchte ≤...
-
Seite 16: Wichtige Hinweise
Kaminofen Juhnberg Almuth 8 kW Wichtige Hinweise • Der Boden am Aufstellort der Feuerstätte muss ausreichend tragfähig sein. • Der Abgasweg der Feuerstätte sowie die Ofenrohre sind in regelmäßigen Abständen zu reinigen, sodass der Rauchgasabzug nicht behindert wird. • Der Brennraum muss regelmäßig entascht werden. -
Seite 17: Herstellerbescheinigung
Bestätigung des Einhaltens der folgenden Werte auf Basis der Typprüfung und Leistungserklärung Nr. CPR-21/09/14-Almuth. Eindeutiger Kenncode des Produkttyps Almuth Raumheizer und Herd für feste Brennstoffe ohne Verwendungszweck(e) Warmwasserbereitung Juhnberg GmbH Tel.: +49 341 392 96 722 Handelsstraße 4 E-Mail: info@juhnberg.de Hersteller 04420 Markranstädt Deutschland... - Seite 18 Moderne Heiztechnik gemäß (EU) 2015/1186 Anhang IV Eindeutiger Kenncode des Produkttyps Almuth Raumheizer und Herd für feste Brennstoffe ohne Verwendungszweck(e) Warmwasserbereitung Juhnberg GmbH Tel.: +49 341 392 96 722 Handelsstraße 4 E-Mail: info@juhnberg.de Hersteller 04420 Markranstädt Deutschland Harmonisierte technische Spezifikation...
- Seite 19 Juhnberg Almuth ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 Unterzeichnet im Namen des Herstellers Markranstädt, 14.09.2021 Dirk Zimmermann Seite 2 von 2...
