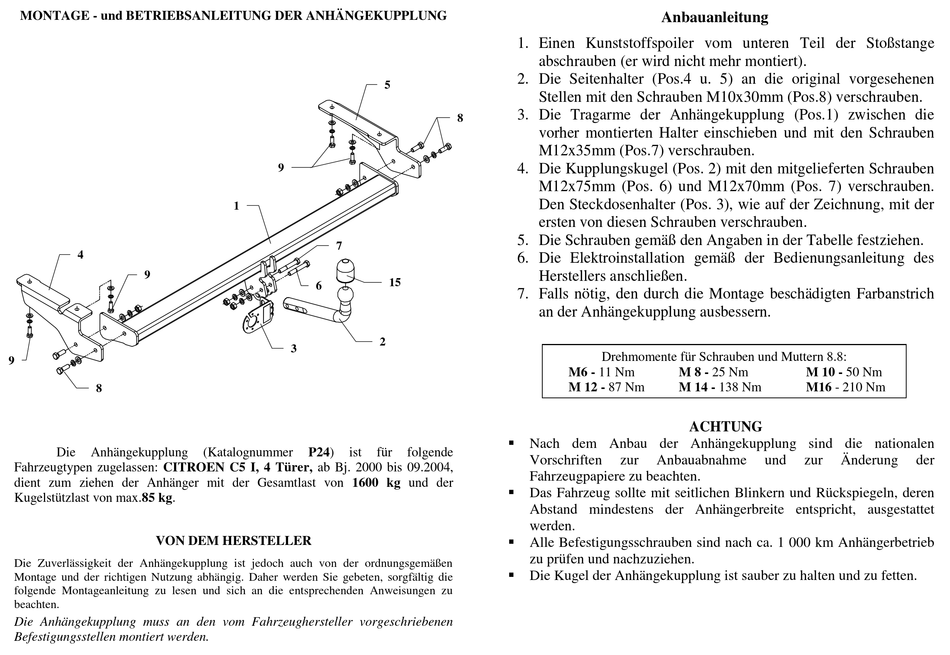

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
4
9
9
8
Die
Anhängekupplung
Fahrzeugtypen zugelassen: CITROEN C5 I, 4 Türer, ab Bj. 2000 bis 09.2004,
dient zum ziehen der Anhänger mit der Gesamtlast von 1600 kg und der
Kugelstützlast von max.85 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
9
1
7
6
2
3
(Katalognummer
P24)
ist
für
1. Einen Kunststoffspoiler vom unteren Teil der Stoßstange
abschrauben (er wird nicht mehr montiert).
2. Die Seitenhalter (Pos.4 u. 5) an die original vorgesehenen
5
Stellen mit den Schrauben M10x30mm (Pos.8) verschrauben.
3. Die Tragarme der Anhängekupplung (Pos.1) zwischen die
8
vorher montierten Halter einschieben und mit den Schrauben
M12x35mm (Pos.7) verschrauben.
4. Die Kupplungskugel (Pos. 2) mit den mitgelieferten Schrauben
M12x75mm (Pos. 6) und M12x70mm (Pos. 7) verschrauben.
Den Steckdosenhalter (Pos. 3), wie auf der Zeichnung, mit der
ersten von diesen Schrauben verschrauben.
5. Die Schrauben gemäß den Angaben in der Tabelle festziehen.
6. Die Elektroinstallation gemäß der Bedienungsanleitung des
Herstellers anschließen.
15
7. Falls nötig, den durch die Montage beschädigten Farbanstrich
an der Anhängekupplung ausbessern.
Nach dem Anbau der Anhängekupplung sind die nationalen
folgende
Vorschriften
Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren
Abstand mindestens der Anhängerbreite entspricht, ausgestattet
werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb
zu prüfen und nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 8 - 25 Nm
M 12 - 87 Nm
M 14 - 138 Nm
ACHTUNG
zur
Anbauabnahme
M 10 - 50 Nm
M16 - 210 Nm
und
zur
Änderung
der
