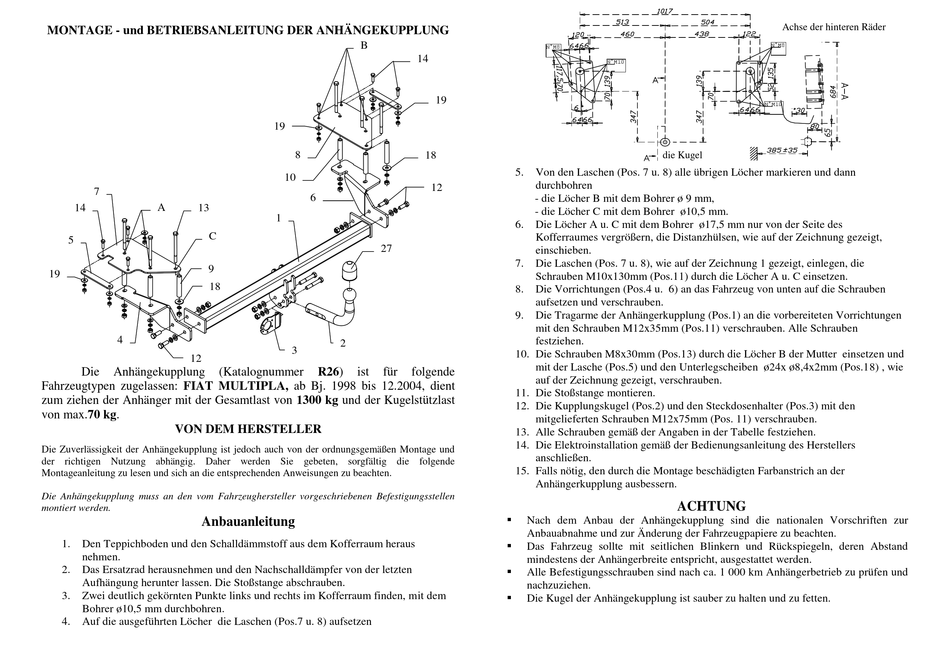

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
7
14
A
13
C
5
9
19
18
4
12
Die
Anhängekupplung
Fahrzeugtypen zugelassen: FIAT MULTIPLA, ab Bj. 1998 bis 12.2004, dient
zum ziehen der Anhänger mit der Gesamtlast von 1300 kg und der Kugelstützlast
von max.70 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen Montage und
der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die folgende
Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen Befestigungsstellen
montiert werden.
Anbauanleitung
1.
Den Teppichboden und den Schalldämmstoff aus dem Kofferraum heraus
nehmen.
2.
Das Ersatzrad herausnehmen und den Nachschalldämpfer von der letzten
Aufhängung herunter lassen. Die Stoßstange abschrauben.
3.
Zwei deutlich gekörnten Punkte links und rechts im Kofferraum finden, mit dem
Bohrer ø10,5 mm durchbohren.
4.
Auf die ausgeführten Löcher die Laschen (Pos.7 u. 8) aufsetzen
B
19
8
10
6
1
27
2
3
(Katalognummer
R26)
ist
für
N°M8
14
19
18
5.
Von den Laschen (Pos. 7 u. 8) alle übrigen Löcher markieren und dann
durchbohren
12
- die Löcher B mit dem Bohrer ø 9 mm,
- die Löcher C mit dem Bohrer ø10,5 mm.
6.
Die Löcher A u. C mit dem Bohrer ø17,5 mm nur von der Seite des
Kofferraumes vergrößern, die Distanzhülsen, wie auf der Zeichnung gezeigt,
einschieben.
7.
Die Laschen (Pos. 7 u. 8), wie auf der Zeichnung 1 gezeigt, einlegen, die
Schrauben M10x130mm (Pos.11) durch die Löcher A u. C einsetzen.
8.
Die Vorrichtungen (Pos.4 u. 6) an das Fahrzeug von unten auf die Schrauben
aufsetzen und verschrauben.
9.
Die Tragarme der Anhängerkupplung (Pos.1) an die vorbereiteten Vorrichtungen
mit den Schrauben M12x35mm (Pos.11) verschrauben. Alle Schrauben
festziehen.
10. Die Schrauben M8x30mm (Pos.13) durch die Löcher B der Mutter einsetzen und
mit der Lasche (Pos.5) und den Unterlegscheiben ø24x ø8,4x2mm (Pos.18) , wie
folgende
auf der Zeichnung gezeigt, verschrauben.
11. Die Stoßstange montieren.
12. Die Kupplungskugel (Pos.2) und den Steckdosenhalter (Pos.3) mit den
mitgelieferten Schrauben M12x75mm (Pos. 11) verschrauben.
13. Alle Schrauben gemäß der Angaben in der Tabelle festziehen.
14. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
15. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Achse der hinteren Räder
N°M8
N°M10
N°M10
die Kugel
ACHTUNG
