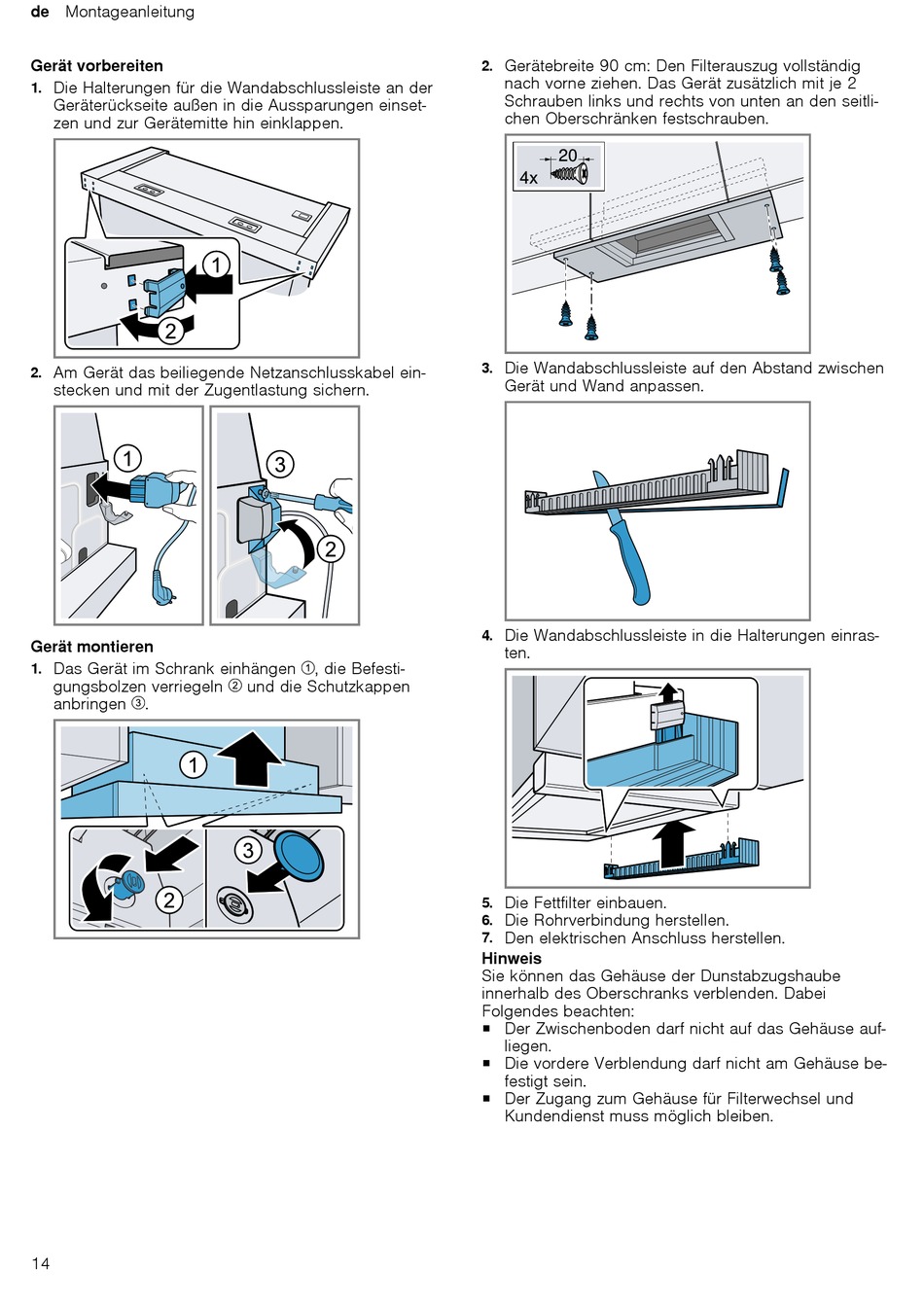

de Montageanleitung
Gerät vorbereiten
Die Halterungen für die Wandabschlussleiste an der
1.
Geräterückseite außen in die Aussparungen einset-
zen und zur Gerätemitte hin einklappen.
Am Gerät das beiliegende Netzanschlusskabel ein-
2.
stecken und mit der Zugentlastung sichern.
Gerät montieren
Das Gerät im Schrank einhängen ⁠ ⁠ , die Befesti-
1.
gungsbolzen verriegeln ⁠ ⁠ und die Schutzkappen
anbringen ⁠ ⁠ .
14
Gerätebreite 90 cm: Den Filterauszug vollständig
2.
nach vorne ziehen. Das Gerät zusätzlich mit je 2
Schrauben links und rechts von unten an den seitli-
chen Oberschränken festschrauben.
Die Wandabschlussleiste auf den Abstand zwischen
3.
Gerät und Wand anpassen.
Die Wandabschlussleiste in die Halterungen einras-
4.
ten.
Die Fettfilter einbauen.
5.
Die Rohrverbindung herstellen.
6.
Den elektrischen Anschluss herstellen.
7.
Hinweis
Sie können das Gehäuse der Dunstabzugshaube
innerhalb des Oberschranks verblenden. Dabei
Folgendes beachten:
¡ Der Zwischenboden darf nicht auf das Gehäuse auf-
liegen.
¡ Die vordere Verblendung darf nicht am Gehäuse be-
festigt sein.
¡ Der Zugang zum Gehäuse für Filterwechsel und
Kundendienst muss möglich bleiben.
