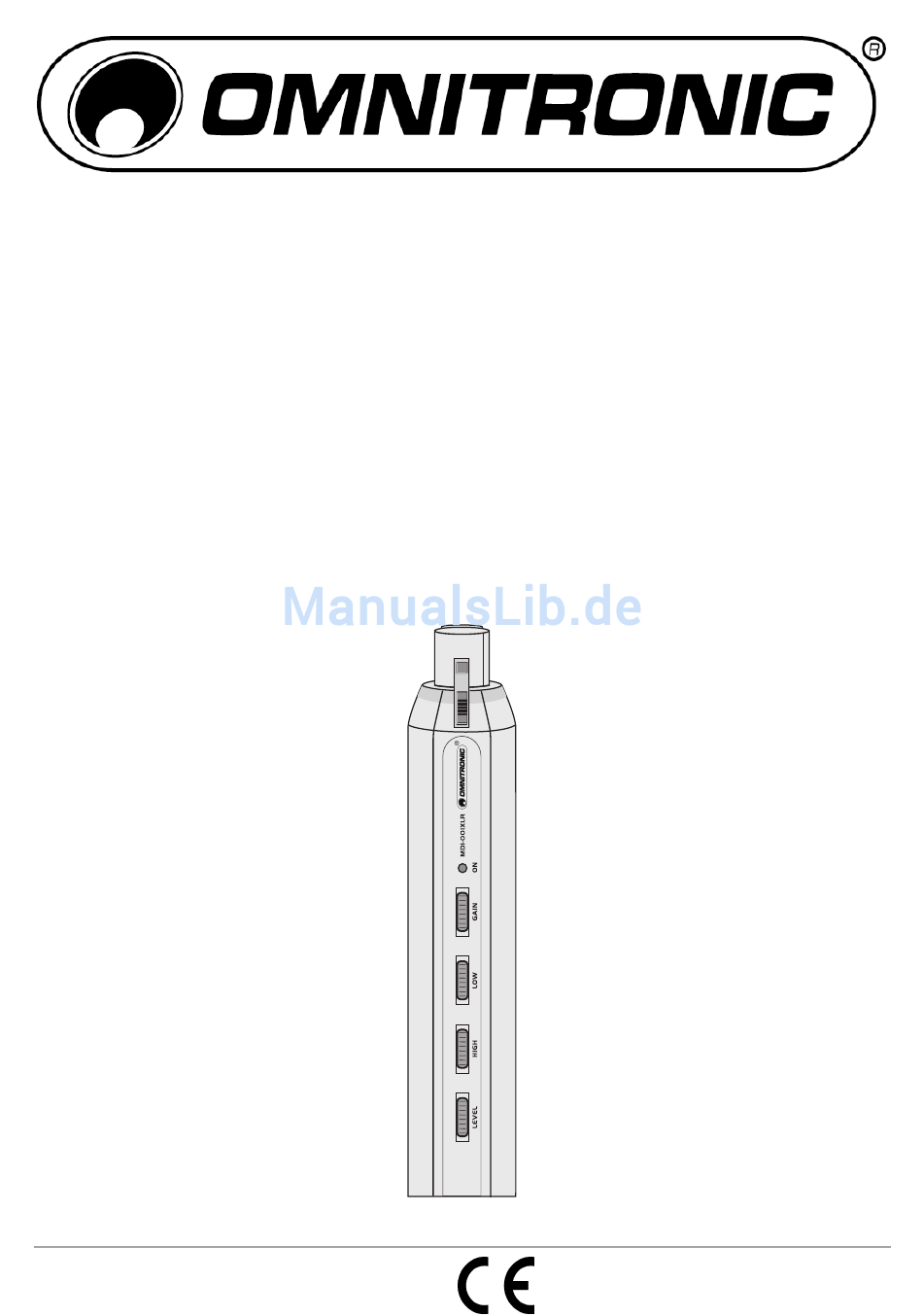

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MDI-001XLR XLR-USB INTERFACE © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer/This user manual is valid for the article number: 10359855 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/12 00072664.DOC, Version 1.0... -
Seite 3: Einführung

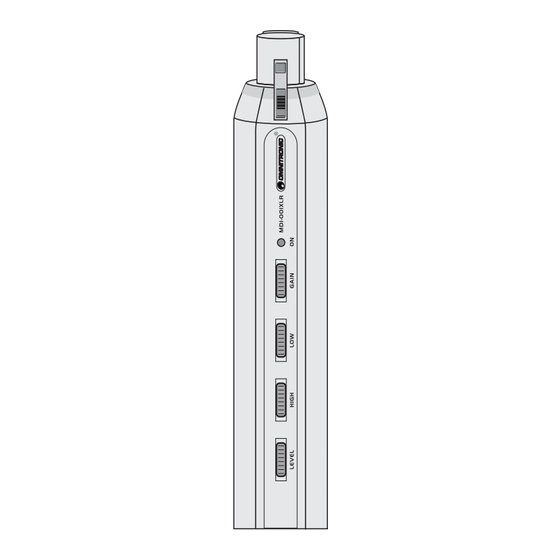

MDI-001XLR Interface Einführung Das OMNITRONIC MDI-001XLR USB-Interface erlaubt den direkten Anschluss von Mikrofonen mit XLR- Stecker an einen Computer. Es eignet sich perfekt zum digitalen Aufnehmen von Musik, Podcasts oder jeder anderen akustischen Audioquelle mit Ihrer DAW (Digital Audio Workstation). Der integrierte hochwertige Analog-Digital-Wandler erzielt mit einer Samplingrate von 16 Bit, 48 kHz erstklassige Klangqualität. -
Seite 4: Installation
Installation Schließen Sie das Interface über das beiliegende USB-Kabel an eine freie USB-Schnittstelle Ihres Computers an. Es ist sowohl mit der PC- als auch mit der Mac-Plattform kompatibel und dank seiner Plug-&-play-Funktionalität sofort (Abb. 1) einsatzbereit. Sie können das Interface mit den Standardwerkzeugen Ihres Betriebssystems konfigurieren. -
Seite 5: Erste Schritte Mit Windows 7
________________________________________________ Erste Schritte mit Windows 7 Wenn das Interface zum ersten Mal mit einem USB- Anschluss verbunden wird, wird es als USB-Audiogerät unter dem Namen „USB Microphone“ erkannt und Windows 7 installiert die Standardtreiber. Verschiedenen Dialoge informieren Sie über die erfolgreiche Installation. -
Seite 6: Erste Schritte Mit Mac Os X
________________________________________________ Erste Schritte mit Mac OS X Schließen Sie das Interface an einen USB-Anschluss an Ihrem Computer an. Es wird als USB-Audiogerät erkannt und ein Universaltreiber wird installiert. • Hinweis für Benutzer von Garage Band: Öffnen Sie Garage Band vor dem Anschluss. Das Programm erkennt das Interface dann automatisch. -
Seite 7: Allgemeine Bedienschritte
Allgemeine Bedienschritte Verbinden Sie das beiliegende USB-Kabel mit dem Interface und dann mit einer freien USB- Schnittstelle Ihres Computers. Die LED-Anzeige leuchtet rot. Schließen Sie Ihr Mikrofon (symmetrisch oder unsymmetrisch) direkt oder über ein XLR-Kabel an. Schalten Sie bei Verwendung eines phantomgespeisten Mikrofons die Phantomspeisung (+48 V) am XLR-Eingang zu.
