BEDIENUNGSANLEITUNG
USB AUDIO PC INTERFACE
USB Anschluss
Schließen Sie den ADI-001L über das
USB-Kabel an den Computer an.
Einführung
Wir freuen uns, dass Sie sich für das ADI-001L USB Audio-PC
Interface entschieden haben, mit dem Sie ganz leicht digitale
Aufnahmen mit Ihrem PC machen und diese in optimaler
Klangqualität wieder abspielen können. Schneiden Sie Ihren
Live-Mix mit oder überspielen Sie Ihre guten alten
Audioaufnahmen orginalgetreu und ohne Qualitätsverlust auf
Ihren PC über die 16-Bit Stereo USB-Schnittstelle. Das ADI-001L
benötigt keine Soundkarte oder zusätzlichen Treiber und ist unter
Windows und MAC direkt lauffähig.
Mit dem ADI-001L können Sie analoge Audiosignale von einem
Mischpult, CD-Player oder Cassettendeck auf Ihren PC leiten um
so digitale Aufnahmen in bester Hifi-Qualität zu erzielen. Sie
können das ADI-001L auch dazu nutzen um bequem Musik von
Ihrem Computer auf Ihrer Stereoanlage abzuspielen. Die
Stromversorgung erfolgt über den USB Anschluss und macht
so ein lästiges Netzteil überflüssig.
Installation
USB Anschluss PC
Verbinden Sie das ADI-001L über das USB Kabel mit einem
USB Anschluss an Ihren Computer.
Die LED leuchtet und zeigt an, dass das ADI-001L Strom vom
Computer erhält.
Das ADI-001L benötigt keine Soundkarte oder zusätzlichen
Treiber und ist direkt lauffähig unter Windows Win98SE/
WinME/Win2000/WinXP und Apple OS9.0.4/OSX.
Windows XP, 2000, ME, 98
Das ADI-001L wird vom Computer sofort erkannt und installiert
wenn es angeschlossen wird. Sollte dies nicht der Fall sein,
konfigurieren Sie den Computer manuell indem Sie unter
"Einstellungen/Systemsteuerung/Sounds und Audiogeräte" das
ADI-001L mit "USB Audio CODEC" als Standard-Audiogerät
festlegen.
Mac OS X
Sobald das ADI-001L angeschlossen ist, wird es als USB Gerät
erkannt und installiert. Unter Control panels/Sound müsste nun
"USB Audio CODEC" als Ein- und Ausgangsgerät definiert sein.
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.03.2007 ©
© Copyright
Nachdruck verboten!
Reproduction prohibited!
Das digitale Ausgangssignal Ihres Computers wird in ein analoges Musiksignal
umgewandelt und an diese Cinch-Buchsen geleitet. Schließen den ADI-001L
über diese Buchsen an den REC-Eingang Ihres Mischpultes, Cassettendecks,
CD-, MD-Players oder den AUX Eingang Ihrer Stereoanlage an.

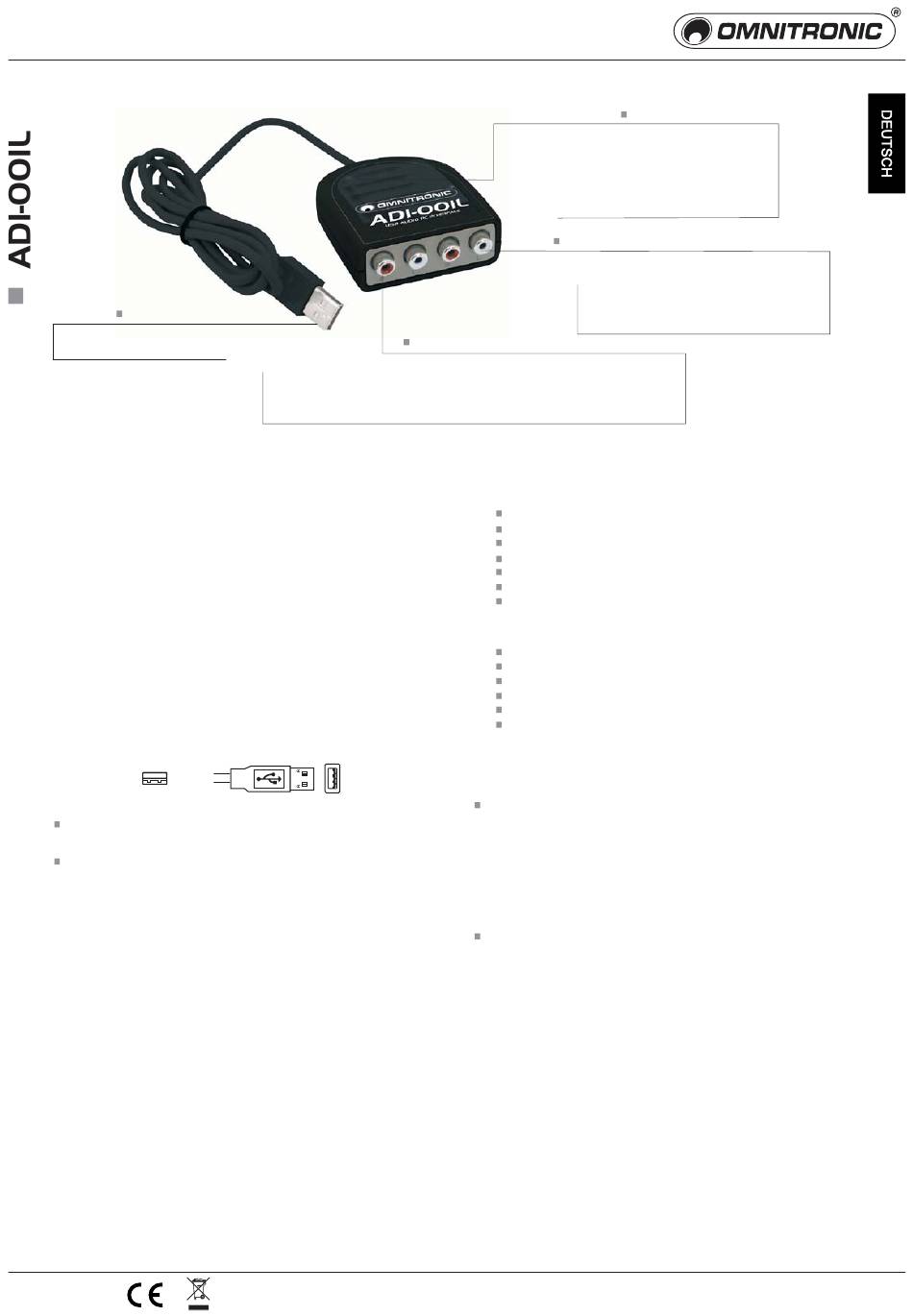

USB Stecker ADI-001L
Diese LED leuchtet, wenn das ADI-001L Strom
vom Computer erhält und bereit ist Audiosignale
zu senden und zu empfangen. Der Computer
muss dazu eingeschaltet sein und das ADI-001L
muss an einem funktionstüchtigen USB Anschluss
des Computers angeschlossen sein.
LINE-Eingangsbuchsen
LINE-Ausgangsbuchsen
Systemanforderungen
Windows
Microsoft® Windows® 98/ME/2000 Professional/XP
Windows kompatibler PC mit USB Anschluss
[SE/ME/98] Pentium II Prozessor 233 MHz oder höher
[XP/2000] Pentium II Prozessor 400 MHz oder höher
Hauptspeicher (RAM) min. 64 MB oder mehr
120 MB freier Speicherplatz
Grafikkarte: 800x600 oder höher, 65.536 Farben
(16 Bit High Color) oder höher
Macintosh
OS 9.0.4 oder höher mit on-board USB
OS X 10.x oder höher mit on-board USB
PowerPC G3 300 MHz oder höher
Hauptspeicher (RAM) min. 64 MB oder mehr
120 MB freier Speicherplatz
Grafikkarte: 800x600 oder höher
Anwendungen
Audiosignale von einer analogen Quelle mit dem Computer
aufnehmen
Schließen Sie das ADI-001L an eine freie USB Schnittstelle Ihres
Computers an. Verwenden Sie ein Stereo-Cinch Kabel um den
Ausgang Ihrer analogen Audio-Quelle mit dem Eingang des ADI-
001L zu verbinden. Starten Sie die Aufnahmesoftware auf Ihrem
Computer. Erhöhen Sie den Pegel der Audio-Quelle, bis er dem
gewünschten Level entspricht.
Musik von Ihrem Computer über ein analoges Audiogerät
wiedergeben
Schließen Sie das ADI-001L an eine freie USB Schnittstelle Ihres
Computers an. Verwenden Sie ein Stereo-Cinch Kabel um den
Ausgang des ADI-001L mit dem Eingang Ihrers analogen
Audiogeräts zu verbinden.
Technische Daten
Spannungsversorgung: ..........USB Anschluss
Frequenzgang: .......................20 - 22 000 Hz; +/- 5 dB
Geräuschspannungsabstand: >96 dB
Eingagsimpedanz: .................270 kOhm
Maximaler Eingangspegel: .....40m Vrms
Maximaler Ausgangspegel: ....1,4 Vrms
AD/DA-Wandler: ....................16 Bit
Samplingfrequenz: .................48 kHz
Ein- und Ausgänge: .................unsymmetrisch, Cinch
Maße: .....................................85 x 60 x 24 mm
Gewicht:..................................90 g
USB Power LED
Schließen Sie an die Cinch-Eingangsbuchsen
Ihre Stereo-Linepegel-Musikquellen wie
Cassettendeck, CD, MD, Mischpult an.
Die analogen Signale werden digitalisiert
an Ihren Computer weitergeleitet........................
