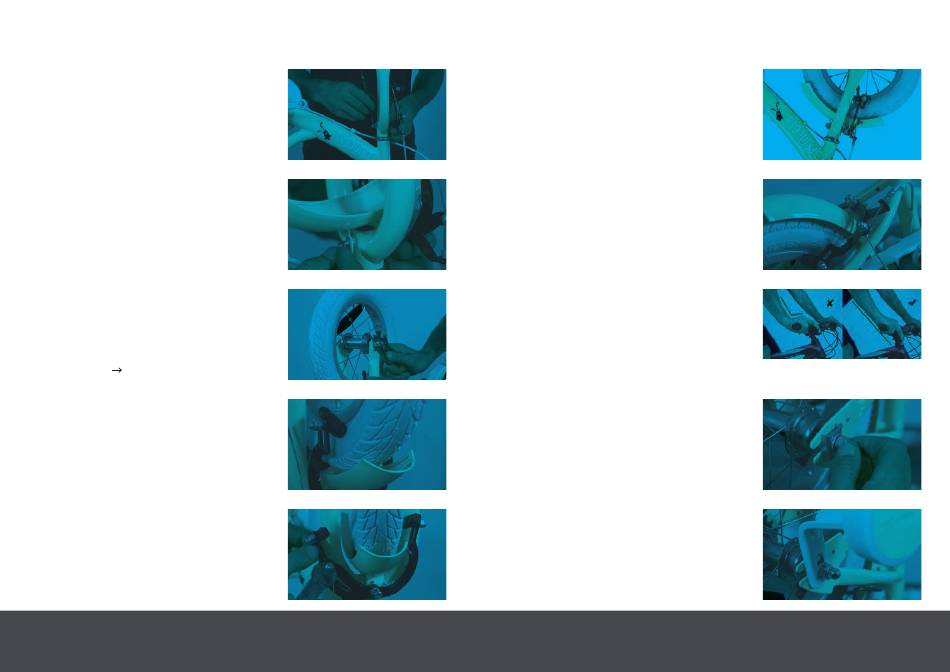

4. MONTAGE
(FORTSETZUNG)
Hinweis: Bereiten Sie das Schutzblech vorne (3) für die Montage
vor, indem Sie die Befestigungslasche mithilfe einer Zange ausrichten
(Lasche sollte ca. 90° nach oben zeigen).
Schritt 4
Für diesen Montageschritt empfehlen wir Ihnen, das Rad auf den Kopf
zu stellen. Demontieren Sie mit dem Multitool (14) die Sicherungs-
mutter an der Vorderradbremse, entfernen die Unterlegscheibe, das
Distanzstück und entnehmen die Schraube aus der Fahrradgabel.
Ziehen Sie das zweite Distanzstück herunter und stecken Sie das vor-
dere Schutzblech mit der kürzeren Seite in Fahrtrichtung auf.
Nun bringen Sie das Distanzstück wieder an und führen die Schraube
durch die vorgesehene Bohrung. Anschließend wird erst das zweite
Distanzstück, danach die Unterlegscheibe angebracht und mit der
Sicherungsmutter wieder fest angezogen.
Schritt 5
Demontieren Sie die Hutmuttern und die zum Fixieren vorinstallierten
Sicherungsscheiben am Vorderrad (2).
Beim Einbau des Vorderrades (2) ist darauf zu achten, dass die
Unterlegscheiben auf der Innenseite und die Sicherungsscheibe
auf der Außenseite der Gabel positioniert werden.
Es ist darauf zu achten, dass die Nase der Sicherungsscheibe im
dafür vorgesehenen Loch der Gabel eingreift. Achten Sie auf die
Laufrichtung (Rotation
). Verschrauben Sie die beiden Hutmuttern,
verwenden Sie hierfür das mitgelieferte Multitool (14).
Schritt 6
Einstellen der Bremsbacken: Hierzu lösen Sie die Hutmutter an der
Bremsbacke und positionieren diese mittig über den Felgenrand.
Anschließend ziehen Sie die Schraube wieder gewissenhaft fest
(Montageschritt auf beiden Seiten durchführen).
Schritt 7
Stellen Sie nun den Abstand der Bremsbacken zur Felge ein, dieser
sollte ca. 2 – 3 mm betragen. Hierzu lösen Sie die Hutmutter mithilfe
des Multitools (14) an der Bremse und spannen den Bowdenzug,
bis der Abstand zwischen Bremsbacke und der Felge ca. 2 – 3 mm
beträgt. Ziehen Sie die Hutmutter wieder gewissenhaft fest.
13
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028286
4. MONTAGE
(FORTSETZUNG)
Schritt 8
Einstellen der Bremskraft: Lösen Sie die Kontermutter an der Stell-
schraube (lösen nach links/festziehen nach rechts). Anschließend
drehen Sie die Stellschraube nach links, um den Zug zu spannen, nach
rechts um den Zug zu lösen. Wurde der gewünschte Bremsdruck
erreicht, ziehen Sie die Kontermutter wieder gewissenhaft fest.
Schritt 9
Wiederholen Sie die Schritte 6 bis 8 für die Hinterradbremse.
Schritt 10
Stellen Sie nun den Bremshebel ergonomisch ein und ziehen diesen
anschließend mithilfe des Inbusschlüssels (14) fest.
Schritt 11
Montage der Stützräder (9): Entfernen Sie die Hutmutter und Unter-
legscheibe an der hinteren Achse. Stecken Sie das Stützrad, sowie
die Unterlegscheibe auf und schrauben Sie die Hutmutter mithilfe des
Multitools (14) fest an. Wiederholen Sie den Vorgang für die gegen-
überliegende Seite.
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028286
14
