Verwandte Anleitungen für SVS Sound Revolution SB-3000
Inhaltszusammenfassung für SVS Sound Revolution SB-3000

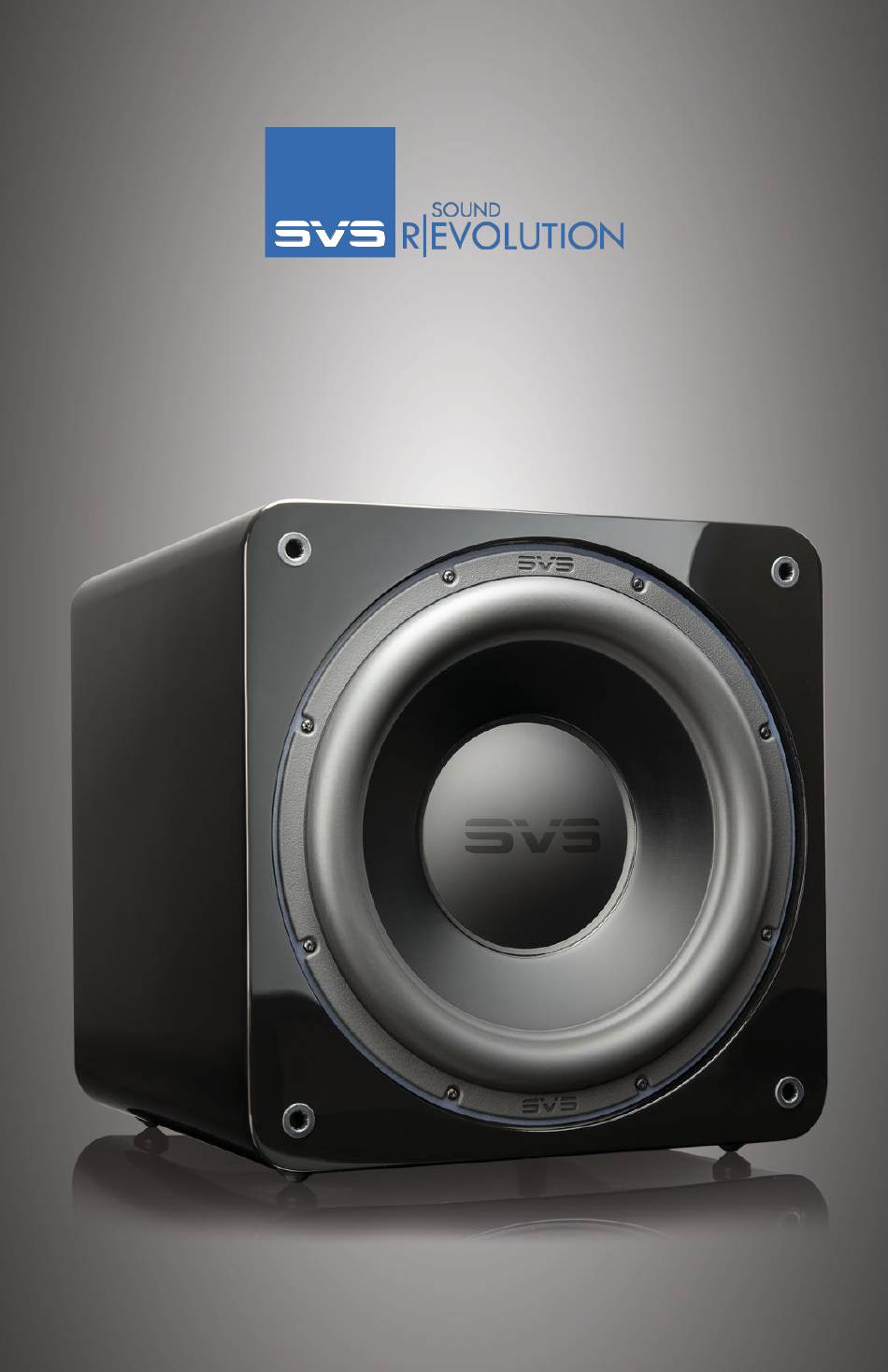

- Seite 1 SB-3000...
- Seite 2 BEDIENERHANDBUCH...
- Seite 3 Sessel“ mit Ihrem Mobiltelefon ermöglicht. Suchen Sie im Apple® App® Store oder im Google Play™ Store und suchen Sie nach der „SVS-App“, um zu beginnen. Für jegliche Fragen zu Ihrem SVS SB-3000 Pro Subwoofer stehen wir Ihnen gern direkt zur Verfügung. www.svsound.de •...
- Seite 4 SB-3000 SUBWOOFER SPEZIFIKATIONEN & FUNKTIONEN SUBWOOFER • Alle neuen 13“ firmeneigenen Hoch-Hub-Subwoofer-Treiber der SVS 3000 Serie. • Die erste flachgewickelte SVS Split-Wind Schwingspule sorgt für eine maximale Magnetik bei hohem Hub mit gleichzeitiger Reduzierung der Masse und Verbesserung der Treibergesamtleistung. Für eine maximale Wärmeleitfähigkeit um einen erstklassigen 2“...
- Seite 5 SB-3000 SUBWOOFER SPEZIFIKATIONEN & FUNKTIONEN SUBWOOFER VERSTÄRKERFUNKTIONEN • Leistungsstarkes durchgehendes 800-Watt-Sledge-Design der Klasse D mit 2.500+ Watt Spitzenleistung. • Unübertroffene Intelligence vom benutzereinstellbaren Tiefpass, von der Phase, der Polarität und der Room Gain Compensation mit drei parametrischen EQs für die absolut beste Ausrichtung zu den Lautsprechern und eine optimierte Leistung in jedem Raum.
- Seite 6 • Ein einzigartiges bidirektionales Feedback zeigt Einstellungen in Echtzeit sowohl auf der App als auch auf der Subwoofer Bedienfläche. • Ein leichtes Tutorial liefert eine klare Anleitung für alle Funktionen. ZUBEHÖR • Nichtresonanter Stahlgewebeschutzgitter • Einschl. Iso-Elastomer-Füße • Extra-strapazierfähiges 6‘-Hochstromkabel • Bedienerhandbuch für den SB-3000 Subwoofer • Schnellstart-Anleitung Seite 4 | Bedienerhandbuch...
-
Seite 7: Inhaltsverzeichnis
SB-3000 INHALTSVERZEICHN SUBWOOFE Spezifikationen & Funktionen ......................... 2 Anschluss Ihres Subwoofers ........................6 Funktionen auf der Rückplatte ..................... 6 AC-Netzanschluss...........................8 Line-Pegel-Anschluss - LFE-Einzelkanal ..................8 Line-Pegel-Anschluss – Stereoreceiver oder Vorverstärker linke/rechte Kanäle ....8 Anschluss Ihrer Mehrfach-Subwoofer ..................10 Kabelloser Betrieb ........................11 Steuerungseinstellungen für den AV-Receiver &... -
Seite 8: Anschluss Ihres Subwoofers
ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Der SVS SB-3000 ermöglicht eine leichte Einstellung und die Einbindung in Ihr ganz privates Heimkino und jede Zwei-Kanal- (Stereo-) Anlage. Machen Sie sich mit den Subwoofer-Anschlüssen und der Rückplatte Ihres AV-Receivers bzw. Vorverstärkers vor Einstellung Ihres Subwoofers vertraut. - Seite 9 SB-3000 ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Seite 6 | Bedienerhandbuch...
- Seite 10 SB-3000 ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER AC-Stromkabelbuchse On/Off-Schalter - zum Ein- und Ausschalten des Subwoofers 3V-12V Trigger-Eingang - Mit dieser Funktion wird der Subwoofer automatisch ein- /ausgeschaltet, wenn ein Signal von einem anderen Teil der Anlage (normalerweise der Pre/Pro oder der AV-Receiver) eingeht.
- Seite 11 SB-3000 ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Bedienerhandbuch | Seite 7...
-
Seite 12: Ac-Netzanschluss
800W Line-Pegel-Anschluss – Stereoreceiver oder Vorverstärker linke/rechte Kanäle Sowohl die linken als auch die rechten Eingänge an Ihrem SB-3000 können für eine Zweikanal- Stereo-Anwendungen mit einem Stereo-Vorverstärker und rechte Line-Pegel oder symmetrische (XLR) Ausgänge genutzt werden. Schließen Sie die linken und rechten Ausgänge Ihres Vorverstärkers mit den RCA-Interconnect- Kabeln an die linken und rechten Line-Pegel-Eingänge des SB-3000 an. - Seite 13 LINE PEGEL PHASE 0° 90° 180° Phase. Aktivieren Sie den geräteeigenen Tiefpass-Filter des SB-3000 und stellen Sie diesen für einen harmonischen Klang mit den Hauptlautsprechern ein. ü ä HINWEIS: F r eine zus tzliche Anleitung zur Einstellung von Lautsprecher/Subwoofer setzen Sie sich mit unseren SVS Sound Experten in Verbindungen oder werfen Sie einen Blick in unser Merlin Subwoofer Matching Tool unter www.svsound.com/merlin.
- Seite 14 (SUB1) VORN Eine weitere Möglichkeit ist die Nutzung der linken und rechten RCA-Ausgänge am SB-3000 für eine Verbindung von zusätzlichen Subwoofern in Reihe. Hier ist wichtig, passende Aus- und Eingangsklemmen zu nutzen. Wenn Sie beispielsweise RCA-Eingänge nutzen, stellen Sie sicher, dass auch RCA-Ausgänge für den Anschluss des nächsten Subwoofers in Reihe verwendet...
-
Seite 15: Kabelloser Betrieb
Kabelloser Betrieb Um eine kabellose Verbindung über den SVS SoundPath Wireless Adapter (separat zu erwerben) hinzuzufügen, verfügt Ihr SB-3000 über einen USB-Eingang an der Verstärkerplatte für eine leichte Stromversorgung des Receivers. Die Einstellung ist einfach und schnell, separate Anweisungen sind beim Adapter zu finden. -
Seite 16: Steuerungseinstellungen Für Den Stereoreceiver Oder Den Vorverstärker
SB-3000 ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Steuerungseinstellungen für den AV-Receiver & Prozessor Wenn Sie Ihren SB-3000 Subwoofer mit einem AV-Receiver oder Vorverstärker mit Bass- Management nutzen, wird empfohlen, abgesehen Lautstärke alle Standard- Steuerungseinstellungen zu belassen; hierdurch können Sie den Ausgangspegel nach Ihren persönlichen Wünschen einstellen. -
Seite 17: Aufstellen Des Subwoofers Im Raum
SB-3000 AUFSTELLEN DES SUBWOOFERS IM RAUM SUBWOOFE Die Aufstellung der Subwoofer ist ein Prozess, bei dem konkurrierende Variablen, die sich in jedem Heim anders darstellen, berücksichtigt werden müssen. Wohnungsdekogegenstände, Fläche, Möbel, die Position der Lautsprecher, Sitzmöglichkeiten und natürlich die Soundqualität sind alles Faktoren, die bei der Entscheidung, wo ein Subwoofer aufgestellt werden sollte, zu betrachten sind. -
Seite 18: Stirnseitige Aufstellung
SB-3000 AUFSTELLEN DES SUBWOOFERS IM RAUM SUBWOOFE Stirnseitige Aufstellung Eine stirnseitige Aufstellung im Raum zwischen oder genau an der Seite der Front-Kanal- Lautsprecher ist eine andere häufig genutzte Möglichkeit. Eine stirnseitige Aufstellung im Raum bringt häufig die beste Mischung mit den Lautsprechern und dem Mittelkanal mit sich und die Lokalisierungseffekte minimieren sich. -
Seite 19: Aufstellung Von Zwei Subwoofern
SB-3000 AUFSTELLEN DES SUBWOOFERS IM RAUM SUBWOOFE Aufstellung von zwei Subwoofern Aufgrund unserer eigenen umfangreichen Tests und den Forschungen der professionellen Audio- Community empfehlen wir die beiden folgenden Aufstellungsoptionen im Falle von zwei Subwoofern: • An den gegenüberliegenden • In der Mitte der Seitenwände. -
Seite 20: Subwoofer Steuerungsoptionen
SB-3000 SUBWOOFER STEUERUNGSOPTIONEN SUBWOOFER Ihr SVS SB-3000 Subwoofer kann über die SVS-Mobil-App oder über die rückseitige Platte für eine bisher unvergleichliche Flexibilität bei Optimierung der Performance im Hinblick auf Raumlayout, Lautsprecher, Systemeinstellung und vieles mehr gesteuert werden. SVS Subwoofer App... - Seite 21 SB-3000 MODERNE SUBWOOFER STEUERUNGEN SUBWOOFER Lautstärke Stellen Sie das Low End Ihrer Anlage so ein, dass dieses noch kraftvoller und breiter wird und dabei gleichzeitig einen genauen Klang bewahrt. Der Subwoofer sollte ganz natürlich den Bass zu allen Lautsprecherklängen hinzufügen, ohne übermäßig die Aufmerksamkeit auf sich zu ziehen.
-
Seite 22: Moderne Subwoofer Steuerungen
Voreinstellungen (nur SVS-App) Diese ermöglichen drei vorgespeicherte Einstellungen für Filme, Musik und eine userspezifische Einstellung. Hierdurch ist ein einfaches Umschalten zur Optimierung des Ergebnisses Ihres SB-3000 Ausgangs und der Einstellungen basierend auf Ihren speziellen Präferenzen bei unterschiedlichen Content-Arten möglich. Wird die SVS-App genutzt, können diese Einstellung wie gewünscht umbenannt werden. -
Seite 23: Lautstärke
SB-3000 TABELLE MODERNE STEUERUNGSFUNKTIONEN SUBWOOFER FUNKTIONSOPTIONEN & BEREICHE FUNKTION BEREICH/OPTION Lautstärke -60dB – 0dB (1dB/Schritt) LP Frequenz: Tiefpass-Filter 30Hz – 200Hz (1Hz/Schritt) LP Flanke: 6dB, 12dB, 18dB, 24dB Phase 0° – 180° (1Grad/Schritt) Polarität positiv (+) / negativ (-) PEQ Frequenz: Parametrischer 20 –... -
Seite 24: Sicherheitsanweisungen
SB-3000 SICHERHEITSANWEISUNGEN SUBWOOFER • Lesen Sie diese Anweisungen. • Bewahren Sie die Anweisungen auf. • Beachten Sie die Anweisungen. • Befolgen Sie die Anweisungen. • Nutzen Sie dieses Gerät nicht in der Nähe von Wasser. • Reinigen Sie es nur mit einem trockenen Tuch. -
Seite 25: Reinigung & Pflege Des Gehäuses
ANWEISUNGEN ZUR REINIGUNG & PFLEGE DES SB-3000 SUBWOOFE GEHÄUSES Ihr SVS Subwoofer kann, wie nachfolgend beschrieben, vorsichtig gereinigt werden: • Nutzen Sie ein trockenes Mikrofaser-Staubtuch zur Entfernung des losen Staubs auf der Oberfläche. • Entfernen Sie Fingerabdrücke, Schmutzflecken und andere Schmutzstoffe mittels eines mit Wasser angefeuchteten Tuchs. - Seite 26 SB-3000 ANMERKUNGEN SUBWOOFER ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Bedienerhandbuch | Seite 23...
- Seite 27 SB-3000 ANMERKUNGEN SUBWOOFER ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Seite 24 | Bedienerhandbuch...
- Seite 28 (877) 626-5623 | 260 Victoria Rd. Youngstown, OH, USA | svsound.com...
