Inhaltszusammenfassung für SVS Sound Revolution 3000Micro

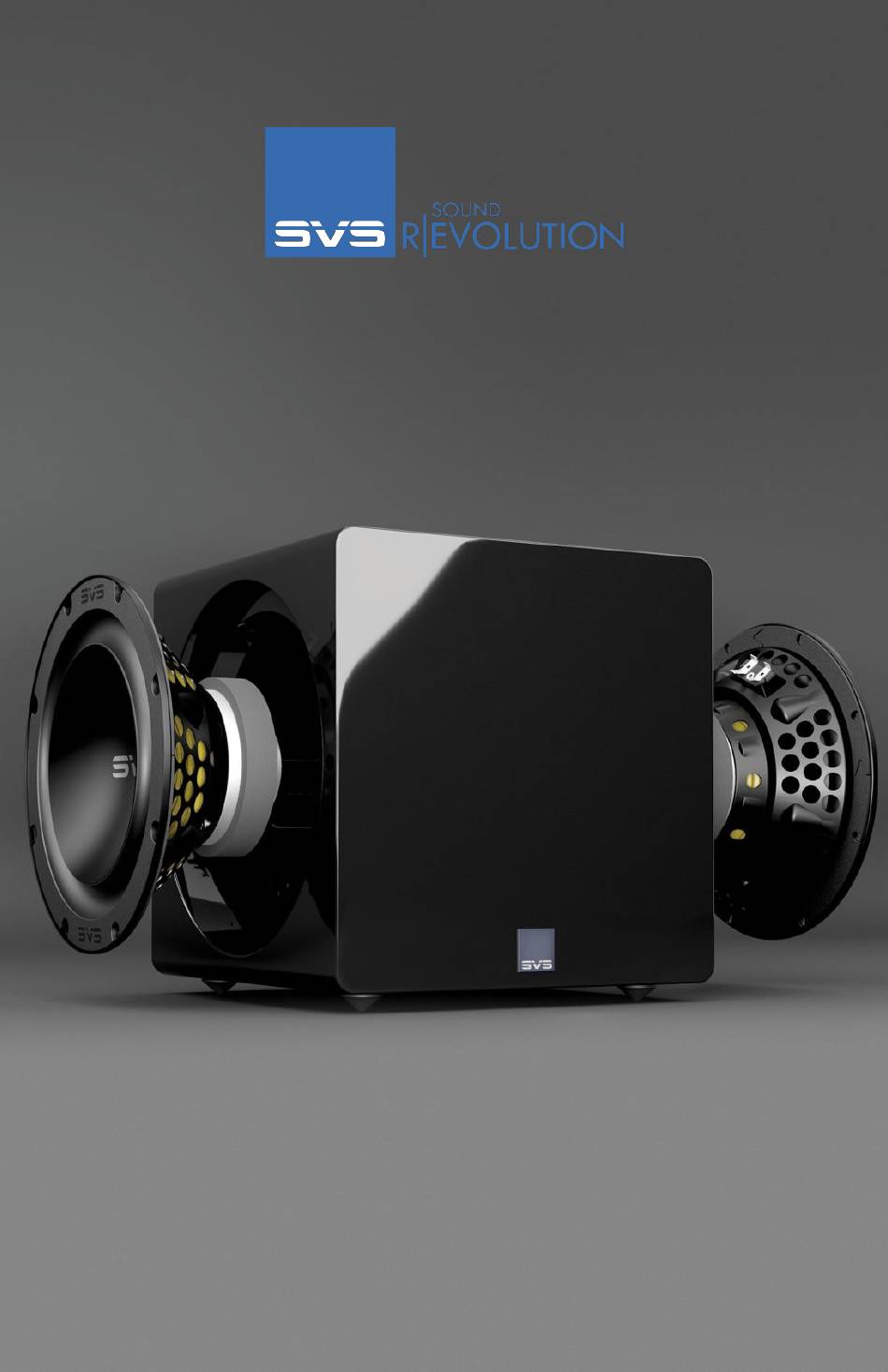

- Seite 1 3000Micro BEDIENERHANDBUCH...
- Seite 2 Wir gratulieren Ihnen zu Ihrer Wahl eines der besten jemals hergestellten Subwoofers! Der SVS 3000 Micro Subwoofer beinhaltet alle technologischen und technischen Fortschritte seit unserem ersten Subwoofer vor fast zwei Jahrzehnten. Dank unseres Meisterstücks, dem SVS 3000 Micro Subwoofer, erleben Sie einmalig tiefe, kräftige, präzise und genaue Bassklänge. Mit den neuen und unvergleichlichen dualen 8-Zoll Micro-Treibern, dem extrem leistungsstarken Sledge STA-800D2M Verstärker, dem ersten Smartphone steuerungsfähigen DSP der Branche und der Subwoofer-Steuerungsapp sowie anderen bahnbrechenden Innovationen stellt der 3000...
- Seite 3 ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Der SVS 3000 Micro ermöglicht eine leichte Einstellung und die Einbindung in Ihr ganz privates Heimkino und jede Zwei-Kanal- (Stereo-) Anlage. Machen Sie sich mit den Subwoofer-Anschlüssen und der Rückplatte Ihres AV-Receivers bzw. Verstärkers vor Einstellung Ihres Subwoofers vertraut. Stellen Sie vor dem Anschluss Ihres AV-Receivers sicher, dass Ihr 3000 Micro ausgeschaltet ist.
- Seite 4 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER AC-STROMKABELBUCHSE On/Off-Schalter - zum Ein- und Ausschalten des Subwoofers 3V-12V Trigger-Eingang - Mit dieser Funktion wird der Subwoofer automatisch ein- /ausgeschaltet, wenn ein Signal von einem anderen Teil der Anlage (normalerweise der Pre/Pro oder der AV-Receiver) eingeht.
- Seite 5 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER AC-Netzanschluss Verbinden Sie das Subwoofer-Netzkabel mit dem Subwoofer-Verstärker und einer AC-Steckdose. Erweiterungssteckdosen auf der Rückplatte einiger AV-Receiver oder Pre/Pros sind für Ihren 3000 Micro NICHT zu empfehlen, da diese Steckdosen nicht für Hochleistungsgeräte ausgelegt sind. Line-Pegel-Anschluss - LFE-Einzelkanal Üblicherweise wird Ihr 3000 Micro mit einem einzelnen RCA-Interconnect-Kabel vom LFE oder SUB1-Ausgang an Ihrem AV-Receiver oder Vorverstärker zum LFE-Eingang an Ihrem 3000 Micro...
- Seite 6 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Line-Pegel-Anschluss – Stereoreceiver oder Vorverstärker linke/rechte Kanäle (Fortsetzung) RECEIVER/ VORVERSTÄRKER HINTEN VORN LINE-PEGEL-AUSGÄNGE AUTO [gelb] TIEF [blau] PASS 30Hz 40Hz 60Hz 90Hz TIEFPASS 140Hz 0° 90° PHASE 180° PHASE Aktivieren Sie den geräteeigenen Tiefpass-Filter des 3000 Micro und stellen Sie diesen für einen harmonischen Klang mit den Hauptlautsprechern ein.
- Seite 7 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Anschluss mehrerer Subwoofer oder „Going Dual“ Die Nutzung von zwei oder mehreren Subwoofern bietet viele akustische Vorteile wie: ein verbesserter Frequenzgang im gesamten Hörbereich, weniger Raummoden und Dröhnen, bessere Leistung und eine geringere Basslokalisierung. Die RCA-Ausgänge ermöglichen eine leichte Einbindung mehrerer 3000 Micros oder anderer Subwoofer in Ihre Audio-Anlage.
- Seite 8 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Anschluss mehrerer Subwoofer oder „Going Dual“ (Fortsetzung) Bei einer 2-Kanal-Anlage können Sie Stereo-Subwoofer einstellen, bei denen einer für den linken Kanal und einer für den rechten Kanal genutzt werden. Normalerweise werden die Subwoofer symmetrisch in Übereinstimmung mit Ihren Lautsprechern platziert.
- Seite 9 3000 Micro ANSCHLUSS & EINSTELLUNG IHRES SUBWOOFERS SUBWOOFER Steuerungseinstellungen für den AV-Receiver & Prozessor Wenn Sie Ihren 3000 Micro Subwoofer mit einem AV-Receiver oder Vorverstärker mit Bass- Management nutzen, wird empfohlen, abgesehen Lautstärke alle Standard- Steuerungseinstellungen zu belassen; hierdurch können Sie den Ausgangspegel nach Ihren persönlichen Wünschen einstellen.
-
Seite 10: Aufstellen Des Subwoofers
3000 Micro AUFSTELLEN DES SUBWOOFERS SUBWOOFE Die Aufstellung der Subwoofer ist ein Prozess, bei dem konkurrierende Variablen, die sich in jedem Heim anders darstellen, berücksichtigt werden müssen. Wohnungsdekogegenstände, Fläche, Möbel, die Position der Lautsprecher, Sitzmöglichkeiten und natürlich die Soundqualität sind alles Faktoren, die bei der Entscheidung, wo ein Subwoofer aufgestellt werden sollte, zu betrachten sind. - Seite 11 3000 Micro AUFSTELLEN DES SUBWOOFERS SUBWOOFER Stirnseitige Aufstellung Eine stirnseitige Aufstellung im Raum zwischen oder genau an der Seite der Front-Kanal- Lautsprecher ist eine andere häufig genutzte Möglichkeit. Eine stirnseitige Aufstellung im Raum bringt häufig die beste Mischung mit den Lautsprechern und dem Mittelkanal mit sich und die Lokalisierungseffekte minimieren sich.
- Seite 12 3000 Micro AUFSTELLEN DES SUBWOOFERS SUBWOOFER Aufstellung von zwei Subwoofern Aufgrund unserer eigenen umfangreichen Tests und den Forschungen der professionellen Audio- Community empfehlen wir die beiden folgenden Aufstellungsoptionen im Falle von zwei Subwoofern: • An den gegenüberliegenden • In der Mitte der Seitenwände diagonalen vorderen/hinteren Ecken •...
- Seite 13 3000 Micro SUBWOOFER STEUERUNGSOPTIONEN SUBWOOFER Ihr SVS 3000 Micro Subwoofer kann über die SVS-Mobil-App oder über die rückseitige Platte für eine bisher unvergleichliche Flexibilität bei Optimierung der Performance im Hinblick auf Raumlayout, Lautsprecher, Systemeinstellung und vieles mehr gesteuert werden. SVS Subwoofer App Unsere bahnbrechende SVS Subwoofer DSP-App PARAMETR.
- Seite 14 3000 Micro SUBWOOFER MODERNE SUBWOOFER STEUERUNG Lautstärke Stellen Sie das Low End Ihrer Anlage so ein, dass dieses noch kraftvoller und breiter wird und dabei gleichzeitig einen genauen Klang bewahrt. Der Subwoofer sollte ganz natürlich den Bass zu allen Lautsprecherklängen hinzufügen, ohne übermäßig die Aufmerksamkeit auf sich zu ziehen. Verschiedene Inhalte erfordern verschiedene Ausgangspegel, sodass eine Einstellung der Lautstärke je nach Ausgangsmaterial und Ihren persönlichen Wünschen normal ist.
- Seite 15 3000 Micro SUBWOOFER MODERNE SUBWOOFER STEUERUNG Systemeinstellungen (nur SVS-App) Hiermit können weitere kundenspezifische Einstellungen vorgenommen werden und Ihr Subwoofer kann auf Werkseinstellung zurückgesetzt werden. Name des Subwoofers Hiermit ist eine kundenspezifische Bezeichnung Ihres Subwoofers für ein leichtes Umschalten zu den Voreinstellungen möglich.
- Seite 16 3000 Micro SUBWOOFER TABELLE ZU DEN STEUERUNGSFUNKTIONEN FUNKTIONSOPTIONEN & BEREICHE FUNKTION BEREICH OPTION Lautstärke-60dB – 0dB (1dB/Schritt) LP Frequenz: Tiefpass-Filter 30Hz – 200Hz (1Hz/Schritt) LP Flanke: 6dB, 12dB, 18dB, 24dB 0° – 180° (1 Grad/Schritt) Phase positiv (+) / negativ (-) Polarität PEQ Frequenz: Parametrischer...
- Seite 17 3000 Micro SICHERHEITSANWEISUNGEN SUBWOOFER • Lesen Sie diese Anweisungen. • Bewahren Sie diese Anweisungen auf. • Beachten Sie alle Warnungen. • Befolgen Sie alle Anweisungen. • Nutzen Sie dieses Gerät nicht in der Nähe von Wasser. • Reinigen Sie es nur mit einem trockenen Tuch. •...
- Seite 18 ANWEISUNGEN ZUR REINIGUNG & PFLEGE DES 3000 Micro SUBWOOFER ANWEISUNGEN ZUR REINIGUNG & PFLEGE DES GEHÄUSES GEHÄUSES Ihr SVS Subwoofer kann, wie nachfolgend beschrieben, vorsichtig gereinigt werden: • Nutzen Sie ein trockenes Mikrofaser-Staubtuch zur Entfernung des losen Staubs auf der Oberfläche.
