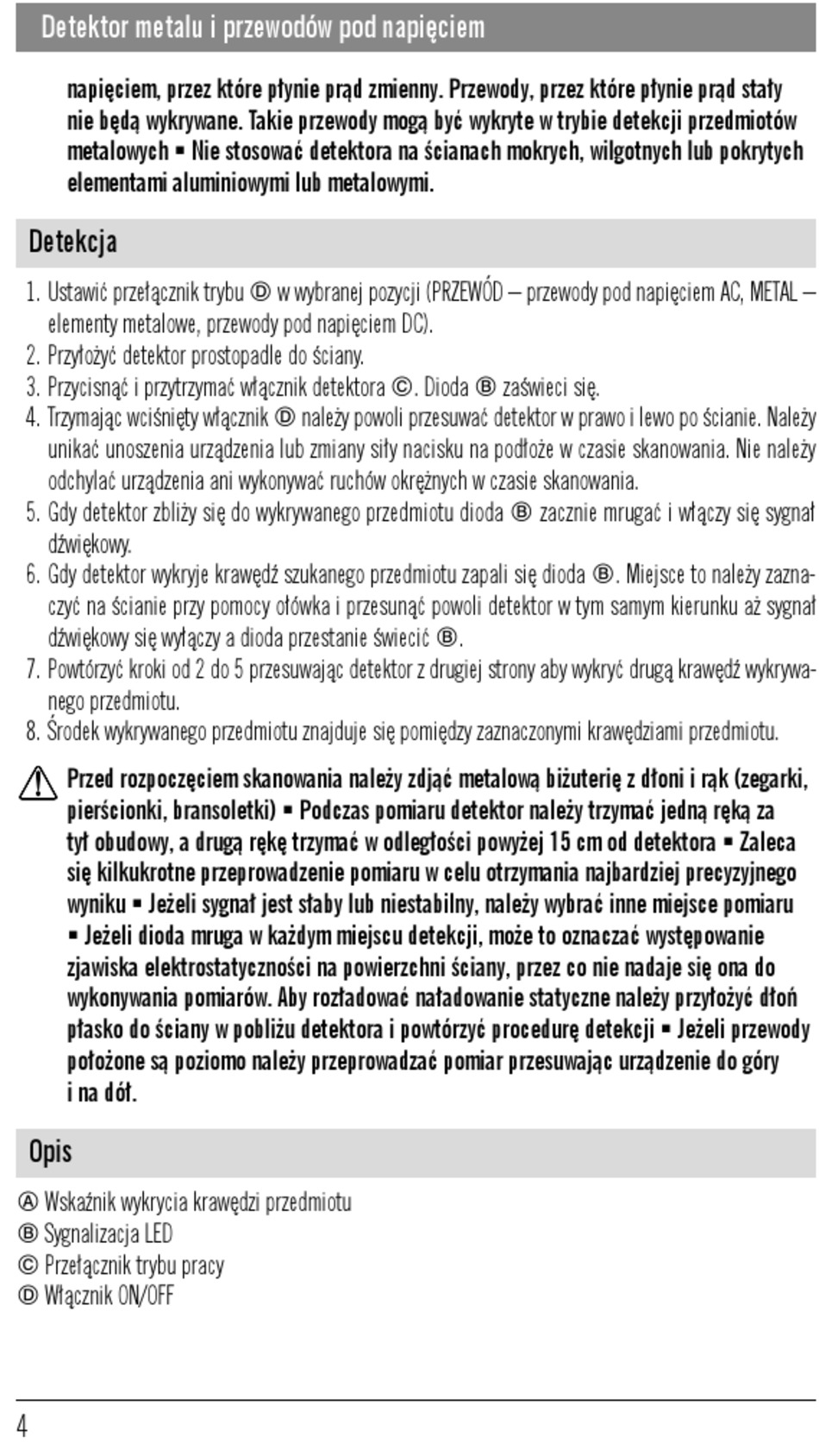

Detektor metalu i przewodów pod napięciem
napięciem, przez które płynie prąd zmienny. Przewody, przez które płynie prąd stały
nie będą wykrywane. Takie przewody mogą być wykryte w trybie detekcji przedmiotów
metalowych / Nie stosować detektora na ścianach mokrych, wilgotnych lub pokrytych
elementami aluminiowymi lub metalowymi.
Detekcja
1. Ustawić przełącznik trybu  w wybranej pozycji (PRZEWÓD – przewody pod napięciem AC, METAL –
elementy metalowe, przewody pod napięciem DC).
2. Przyłożyć detektor prostopadle do ściany.
3. Przycisnąć i przytrzymać włącznik detektora . Dioda  zaświeci się.
4. Trzymając wciśnięty włącznik  należy powoli przesuwać detektor w prawo i lewo po ścianie. Należy
unikać unoszenia urządzenia lub zmiany siły nacisku na podłoże w czasie skanowania. Nie należy
odchylać urządzenia ani wykonywać ruchów okrężnych w czasie skanowania.
5. Gdy detektor zbliży się do wykrywanego przedmiotu dioda  zacznie mrugać i włączy się sygnał
dźwiękowy.
6. Gdy detektor wykryje krawędź szukanego przedmiotu zapali się dioda . Miejsce to należy zazna-
czyć na ścianie przy pomocy ołówka i przesunąć powoli detektor w tym samym kierunku aż sygnał
dźwiękowy się wyłączy a dioda przestanie świecić .
7. Powtórzyć kroki od 2 do 5 przesuwając detektor z drugiej strony aby wykryć drugą krawędź wykrywa-
nego przedmiotu.
8. Środek wykrywanego przedmiotu znajduje się pomiędzy zaznaczonymi krawędziami przedmiotu.
Przed rozpoczęciem skanowania należy zdjąć metalową biżuterię z dłoni i rąk (zegarki,

pierścionki, bransoletki) / Podczas pomiaru detektor należy trzymać jedną ręką za
tył obudowy, a drugą rękę trzymać w odległości powyżej 15 cm od detektora / Zaleca
się kilkukrotne przeprowadzenie pomiaru w celu otrzymania najbardziej precyzyjnego
wyniku / Jeżeli sygnał jest słaby lub niestabilny, należy wybrać inne miejsce pomiaru
/ Jeżeli dioda mruga w każdym miejscu detekcji, może to oznaczać występowanie
zjawiska elektrostatyczności na powierzchni ściany, przez co nie nadaje się ona do
wykonywania pomiarów. Aby rozładować naładowanie statyczne należy przyłożyć dłoń
płasko do ściany w pobliżu detektora i powtórzyć procedurę detekcji / Jeżeli przewody
położone są poziomo należy przeprowadzać pomiar przesuwając urządzenie do góry
i na dół.
Opis
 Wskaźnik wykrycia krawędzi przedmiotu
 Sygnalizacja LED
 Przełącznik trybu pracy
 Włącznik ON/OFF
