Tripp Lite DDR1026SD Bedienungsanleitung

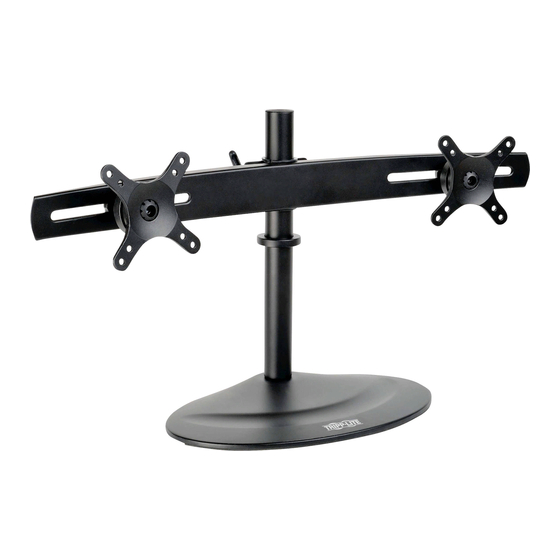

Dual flat-screen desk stand
Vorschau ausblenden Andere Handbücher für DDR1026SD:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 37

Quicklinks

Diese Anleitung herunterladen
Dual Flat-Screen Desk Stand
Español 10 • Français 19 • Русский 28 • Deutsch 37
WARNING
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
75x75
100x100
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
15-05-256-93345C.indb 1
Owner's Manual
MODEL: DDR1026SD
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY.
SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an ISOBAR6ULTRA
surge protector—a $50 value!
www.tripplite.com/warranty
Copyright © 2015 Tripp Lite. All rights reserved.
26"
MAX
1
14 kg x 2
(30 lb.) x 2
MAX
6/11/2015 5:21:22 PM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tripp Lite DDR1026SD

Inhaltszusammenfassung für Tripp Lite DDR1026SD

  • Seite 1 Register your product for quicker service and ultimate peace of mind. You could also win an ISOBAR6ULTRA surge protector—a $50 value! www.tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2015 Tripp Lite. All rights reserved. 15-05-256-93345C.indb 1 6/11/2015 5:21:22 PM...

  • Seite 2: Warranty & Product Registration

    PRODUCT REGISTRATION Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary.

  • Seite 3: Parts List

    Parts List IMPORTANT: Before installation, be sure you have received all the parts listed below. If any parts are missing or faulty, contact Tripp Lite for replacements. Adapter Bracket Assembly (x2) Horizontal Support Assembly (x1) Pole (x1) Base (x1) Package M...
  • Seite 4 1. Assemble the Pole to the Base Screw the pole into the threaded hole of the base. Tighten Use the hex key to securely tighten all screws. 3 mm Hex Key 15-05-256-93345C.indb 4 6/11/2015 5:21:22 PM...
  • Seite 5 1. Assemble the Pole to the Base Adjust Height Loosen Collar 3 mm Hex Key Adjust the collar to the desired height. Tighten 3 mm Hex Key 15-05-256-93345C.indb 5 6/11/2015 5:21:23 PM...
  • Seite 6 2. Install the Horizontal Support Assembly Loosen 4 mm Hex Key Insert the horizontal support assembly into the pole until it touches the collar. Collar Tighten Knob Knob Tighten the Knob to secure the horizontal support assembly. 15-05-256-93345C.indb 6 6/11/2015 5:21:23 PM...
  • Seite 7 3. Separate the Adapter Bracket Assembly Loosen and remove the Knob to separate the VESA plate from the adapter bracket assembly. 4. Install the VESA Plates D5 Washer 4 mm Hex M4X14 or M5X14 It may be necessary to slightly loosen or tighten the adjustment screw depending on the weight of display installed.

  • Seite 8: Cable Management

    5. Install the Displays WARNING: Always ensure both monitors face forward. Turning the monitors to face backward may cause the unit to tip over. Tighten Using an assistant or mechanical lifting equipment, attach both displays to the horizontal support assembly simultaneously using the knobs and washers.

  • Seite 9: Adjustment

    7. Adjustment Knob Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals (at least every three months). • Please visit www.tripplite.com/support if you have any questions. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 15-05-256-93345C.indb 9 6/11/2015 5:21:28 PM...
  • Seite 10 26 pulg. 75x75 14 kg x 2 (66 cm) 100x100 (30 lb.) x 2 Máx. Máx. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2015 Tripp Lite. Todos los derechos reservados. 15-05-256-93345C.indb 10 6/11/2015 5:21:29 PM...
  • Seite 11 Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. 15-05-256-93345C.indb 11...

  • Seite 12: Lista De Partes

    Lista de Partes IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio. Soporte de Adaptador (x2) Soporte Horizontal (x1) Poste (x1) Base (x1) Paquete M...
  • Seite 13 1. Ensamble el poste a la base Atornille el poste en el orificio roscado de la base. Apriete Use la llave hexagonal para apretar firmemente todos los tornillos. Llave Hexagonal de 3 mm 15-05-256-93345C.indb 13 6/11/2015 5:21:29 PM...
  • Seite 14 1. Ensamble el poste a la base Ajuste la altura Collarín Afloje Llave Hexagonal de 3 mm Ajuste el collarín a la altura deseada. Apriete Llave Hexagonal de 3 mm 15-05-256-93345C.indb 14 6/11/2015 5:21:30 PM...
  • Seite 15 2. Instale el Soporte Horizontal Afloje Llave Hexagonal de 4 mm Inserte el soporte horizontal en el poste inferior hasta que toque el collarín. Collarín Apriete Perilla Perilla Apriete ambas perillas para fijar los soportes horizontales. 15-05-256-93345C.indb 15 6/11/2015 5:21:30 PM...
  • Seite 16 3. Separe el Soporte de Adaptador Afloje y retire la perilla para aflojar los tornillos para separar la placa VESA del soporte del adaptador. 4. Instale las Placas VESA Parte superior Arandela D5 Llave Hexagonal de 4 mm M4X14 o M5X14 Puede ser necesario apretar o aflojar ligeramente el tornillo de...
  • Seite 17 5. Instale las Pantallas ADVERTENCIA: Asegúrese siempre que ambos monitores vean al frente. Girar los monitores para que apunten hacia atrás puede causar que la unidad se vuelque. Apriete Instale ambas pantallas simultáneamente en el soporte horizontal usando las perillas y arandelas. Apriete ambas perillas para fijar las pantallas.
  • Seite 18 7. Ajuste Perilla Ajuste a la posición o inclinación deseada. Mantenimiento • Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse. • Si tiene alguna pregunta, visite por favor a www.tripplite.com/support 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 15-05-256-93345C.indb 18 6/11/2015 5:21:32 PM...
  • Seite 19 26 po 75x75 14 kg x 2 (66 cm) 100x100 (30 lb.) x 2 max. max. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Droits d’auteur © 2015 Tripp Lite. Tous droits réservés. 15-05-256-93345C.indb 19 6/11/2015 5:21:32 PM...
  • Seite 20 à l’aptitude ou l’adaptation de ces dispositifs pour une application spécifique. La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis. 15-05-256-93345C.indb 20...

  • Seite 21: Liste Des Pièces

    Liste des pièces IMPORTANT : Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l’installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide. Ensemble du support d’adaptateur Ensemble du support horizontal (x1) (x2) Poteau (x1)
  • Seite 22 1. Assembler le poteau à la base Visser le poteau dans le trou fileté sur la base. Serrer Utiliser la clé hexagonale pour serrer toutes les vis. Clé hexagonale de 3 mm 15-05-256-93345C.indb 22 6/11/2015 5:21:33 PM...
  • Seite 23 1. Assembler le poteau à la base Réglage de la hauteur Collier Desserrer Clé hexagonale de 3 mm Ajuster le collier en fonction de la hauteur désirée Serrer Clé hexagonale de 3 mm 15-05-256-93345C.indb 23 6/11/2015 5:21:33 PM...
  • Seite 24 2. Installer l’ensemble du support horizontal Desserrer Clé hexagonale de 4 mm Insérer l’ensemble du support horizontal sur le poteau inférieur jusqu’à ce qu’il touche le collier. Collier Serrer Bouton Bouton Serrer les deux boutons pour retenir l’ensemble du support horizontal solidement en place.
  • Seite 25 3. Séparer l’ensemble du support d’adaptateur Desserrer et enlever le bouton pour séparer la plaque VESA de l’ensemble du support de l’adaptateur. 4. Installer les plaques VESA Dessus Rondelle D5 Clé hexagonale de 4 mm M4X14 ou M5X14 Il peut s’avérer nécessaire de desserrer ou de serrer légèrement la vis de réglage en fonction du poids de l’écran installé.

  • Seite 26: Gestion Des Câbles

    5. Installer les écrans AVERTISSEMENT : S’assurer que les quatre écrans font toujours face vers l’avant. Le fait de tourner les écrans vers l’arrière pourrait causer la chute de l’appareil. Serrer Attacher simultanément les deux écrans à l’ensemble de support horizontal au moyen des boutons et des rondelles.
  • Seite 27 7. Réglage Bouton Régler à l’endroit et selon l’angle désirés. Entretien • Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Veuillez visiter www.tripplite.com/support si vous avez des questions. 1111 W.

  • Seite 28: Руководство Пользователя

    обращайтесь за помощью или пользуйтесь механическим подъемным оборудованием. дюймов 75x75 (66 cm) 14 кг x 4 100x100 МАКС. МАКС. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2015 Tripp Lite. Перепечатка запрещается. 15-05-256-93345C.indb 28 6/11/2015 5:21:37 PM...

  • Seite 29: Гарантийные Обязательства

    разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 15-05-256-93345C.indb 29...

  • Seite 30: Перечень Деталей

    Перечень деталей ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support. Переходный кронштейн в сборе (2 шт.) Горизонтальная опора в сборе (1 шт.) Опорная...
  • Seite 31 1. Крепление опорной стойки к основанию Вверните опорную стойку в резьбовое отверстие основания. Затяжка Плотно затяните все винты с помощью шестигранного ключа. Шестигранный ключ на 3 мм 15-05-256-93345C.indb 31 6/11/2015 5:21:38 PM...
  • Seite 32 1. Крепление опорной стойки к основанию Регулировка высоты Манжета Ослабление Шестигранный ключ на 3 мм Регулировка высоты манжеты. Затяжка Шестигранный ключ на 3 мм 15-05-256-93345C.indb 32 6/11/2015 5:21:38 PM...
  • Seite 33 2. Установка горизонтальной опоры в сборе Ослабление Шестигранный ключ на 4 мм Вставьте горизонтальную опору в нижнюю опорную стойку до ее соприкосновения с манжетой. Манжета Затяжка Фиксирующая гайка Фиксирующая гайка Затяните обе фиксирующие гайки для фиксации горизонтальной опоры. 15-05-256-93345C.indb 33 6/11/2015 5:21:38 PM...
  • Seite 34 3. Разделение составных частей переходного кронштейна Ослабьте и снимите фиксирующую гайку для отделения пластины VESA от переходного кронштейна. 4. Установка пластин VESA Верх Шайба D5 Шестигранный ключ на 4 мм M4X14 или M5X14 В зависимости от веса устанавливаемого дисплея вам может потребоваться слегка...
  • Seite 35 5. Установка дисплеев ВНИМАНИЕ! Все четыре монитора обязательно должны быть обращены лицевой стороной вперед. При повороте мониторов лицевой стороной назад возможно опрокидывание конструкции. Anziehen Одновременно прикрепите оба дисплея к горизонтальной опоре при помощи фиксирующих гаек с шайбами. Затяните обе фиксирующие гайки для фиксации дисплеев. Прежде чем отпустить дисплеи, убедитесь в том, что они...
  • Seite 36 7. Регулировка Фиксирующая гайка Установите желаемое положение по высоте и угол наклона. Техническое обслуживание • Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования. • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.tripplite.com/support. 1111 W.
  • Seite 37 Gerät sicher anzuheben und zu positionieren. 26 Zoll 75x75 14 kg x 2 (66 cm) 100x100 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2015 Tripp Lite. Alle Rechte vorbehalten. 15-05-256-93345C.indb 37 6/11/2015 5:21:42 PM...
  • Seite 38 Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
  • Seite 39 Stückliste WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. Adapter-Klammerhalterung (x2) Horizontaler Montageträger (x1) Stange (x1) Basis (x1) Paket M M4X14 (x8) M5X14 (x8) D5 Beilagscheibe (x8)

  • Seite 40: Anbringen Der Stange An Der Basis

    1. Anbringen der Stange an der Basis Schrauben Sie die Stange in das Gewindeloch an der Basis. Anziehen Ziehen Sie die Schrauben mit dem Sechskantschlüssel an. 3 mm Inbusschlüssel 15-05-256-93345C.indb 40 6/11/2015 5:21:42 PM...
  • Seite 41 1. Anbringen der Stange an der Basis Anpassen der Höhe Manschette Lockern Clé hexagonale de 3 mm Passen Sie die Höhe der Manschette Anziehen 3 mm Inbusschlüssel 15-05-256-93345C.indb 41 6/11/2015 5:21:43 PM...

  • Seite 42: Installieren Des Horizontalen Montageträgers

    2. Installieren des horizontalen Montageträgers Lockern 4 mm Inbusschlüssel Schieben Sie den horizontalen Montageträger in die untere Stange, bis er die Manschette berührt. Manschette Anziehen Knopf Knopf Ziehen Sie beide Knöpfe an, um den horizontalen Montageträger zu befestigen. 15-05-256-93345C.indb 42 6/11/2015 5:21:43 PM...

  • Seite 43: Trennen Der Adapter-Klammerhalterung

    3. Trennen der Adapter-Klammerhalterung Lösen und entfernen Sie den Knopf, um die VESA-Platte von der Adapter-Klammerhalterung abzunehmen. 4. Anbringen der VESA-Platten Oben Beilagscheibe 4 mm Inbusschlüssel M4X14 oder M5X14 Abhängig vom Gewicht des installierten Bildschirms muss die Einstellschraube möglicherweise gelockert oder angezogen werden. Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen.

  • Seite 44: Installieren Der Bildschirme

    5. Installieren der Bildschirme WARNUNG: Stellen Sie sicher, dass die vier Monitore nach vorne zeigen. Wenn die Monitore nach hinten zeigen, kann die Einheit kippen. Anziehen Bringen Sie beide Bildschirme unter Verwendung der Knöpfe und Beilagscheiben am horizontalen Montageträger an. Ziehen Sie die beiden Knöpfe an, um die Bildschirme zu befestigen. Vergewissern Sie sich vor dem Loslassen, dass die Bildschirme sicher befestigt sind.

  • Seite 45: Anpassung

    7. Anpassung Knopf Passen Sie die Position oder Neigung an. Wartung • Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist. • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 15-05-256 93-345C_RevA 15-05-256-93345C.indb 45 6/11/2015 5:21:46 PM...
