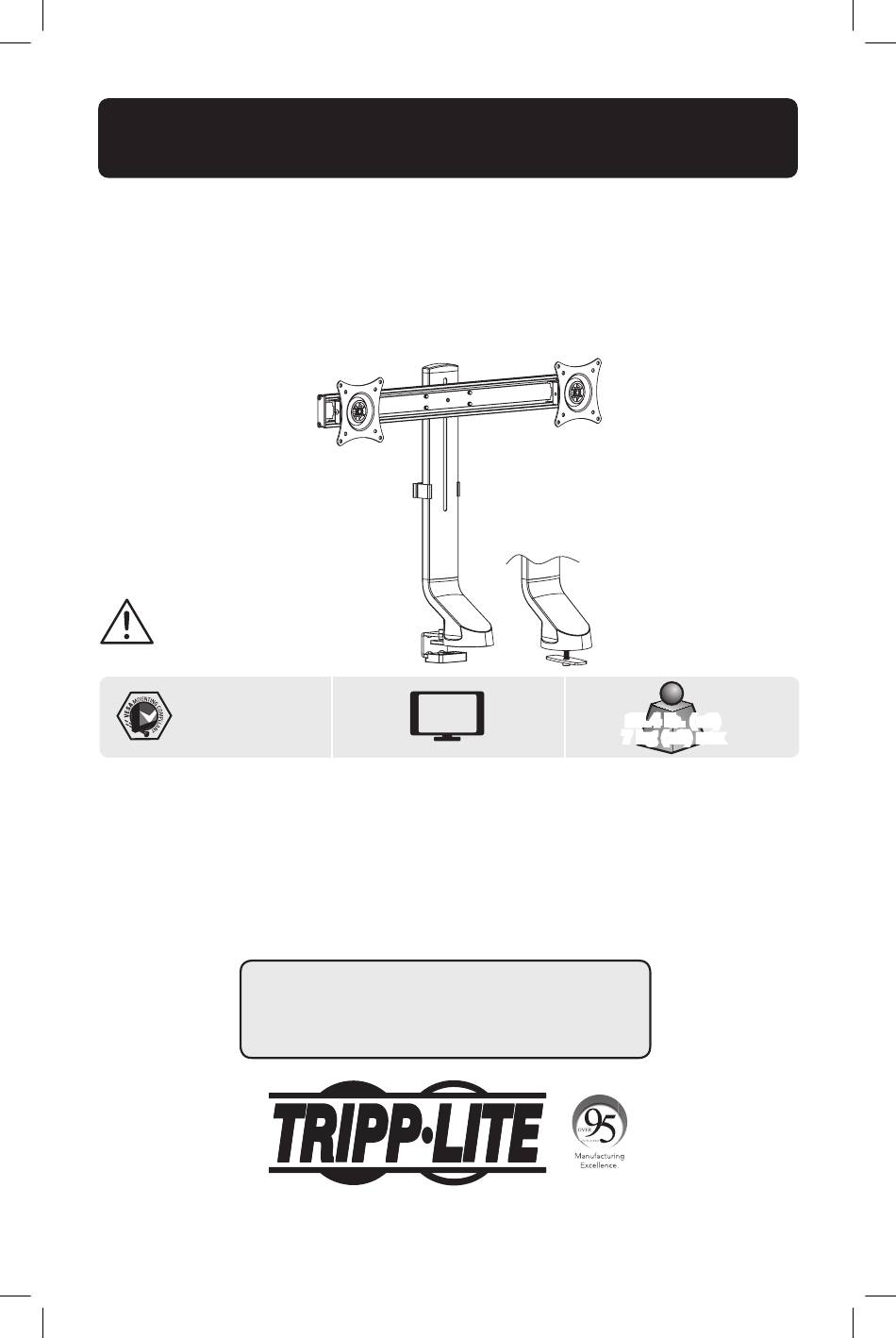

Owner's Manual
Height-Adjustable
Dual-Monitor Desk Mount
MODEL: DDR1727DC
CAUTION: DO NOT EXCEED
MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY
OR PROPERTY DAMAGE MAY OCCUR!
27"
75x75/100x100
15.4 lb. (x2)
MAX
7 kg (x2)
MAX
Español 9 • Français 17 • Русский 25 • Deutsch 33
WARRANTY REGISTRATION
Register your product today and be automatically entered to win
an ISOBAR surge protector in our monthly drawing!
tripplite.com/warranty
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tripp Lite DDR1727DC

Inhaltszusammenfassung für Tripp Lite DDR1727DC

  • Seite 1 Español 9 • Français 17 • Русский 25 • Deutsch 33 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR surge protector in our monthly drawing! tripplite.com/warranty 1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2019 Tripp Lite. All rights reserved.

  • Seite 2: Warranty & Product Registration

    PRODUCT REGISTRATION Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary.
  • Seite 3 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installing. If any parts are missing or faulty, visit tripplite.com/support for service. B (x1) C (x1) D (x1) E (x1) F (x1) A (x1) I (x1) J (x2) G (x2)
  • Seite 4 2. Base Installation 2a. Grommet Installation 0.4 - 1.6 in. (10 - 40 mm)
  • Seite 5 2b. Clamp Installation 2b-1. Clamp Assembly for Desktops 0.6 - 1 in. (15 - 25 mm) Thickness 0.6 - 1 in. (15 - 25 mm)
  • Seite 6 2b-2. Clamp Assembly for Desktops 0.4 - 0.8 in. (10 - 20 mm) Thickness 0.4 - 0.8 in. (10 - 20 mm) 3. Attach VESA Plate to Display Attach the display to the VESA plate with the appropriate included screws. Do not over-tighten screws.
  • Seite 7 4. Attach Crossbracket to Vertical Support 5. Attach Displays to Crossbracket Using an assistant or mechanical lifting equipment, lift the display with attached VESA plate and slide onto the heads of the crossbracket. Repeat for the second display.
  • Seite 8 6. Secure Displays to Crossbracket / Cable Management 7. Adjust Display Height, Tilt and Swivel Maintenance • Check to ensure the bracket is secure and safe to use at regular intervals (at least every three months). • Please visit tripplite.com/support if you have any questions. 1111 West 35th Street, Chicago, IL 60609 USA •...
