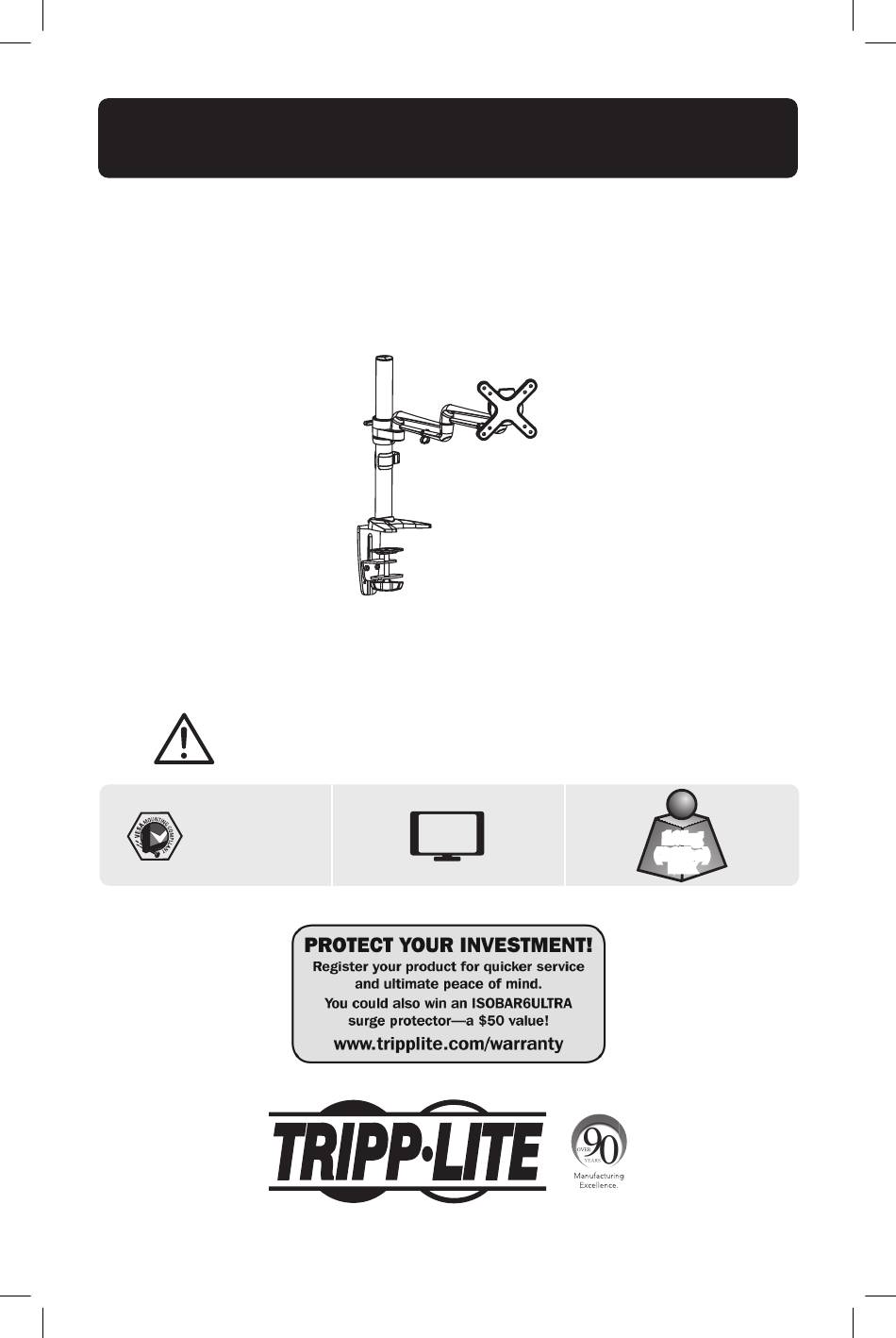

Owner's Manual
Single Flat Screen Flex Arm
Desk Clamp
MODEL: DDR1327SFC
Español 12 • Français 23 • Русский 34 • Deutsch 45
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
27"
75x75/100x100
10kg
MAX
(22lbs)
MAX
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2014 Tripp Lite. All rights reserved.
1
14-12-062-9333EA.indb 1
12/19/2014 10:03:05 AM
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tripp Lite DDR1327SFC

Inhaltszusammenfassung für Tripp Lite DDR1327SFC

  • Seite 45: Einfach-Flachbildschirm-Flexarmtischhalterung

    ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN! 13 - 27 Zoll 75x75/100x100 (33 - 68,5 cm) 10kg MÁX 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten. 14-12-062-9333EA.indb 45 12/19/2014 10:03:22 AM...
  • Seite 46 Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
  • Seite 47 Komponentenliste WICHTIG: Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l’installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide. Adapterhalterungssatz (x1) Stange (x1) Tischhalterungssatz (x1) Paket M M4X14 (x4)

  • Seite 48: Die Vesa-Platte Abnehmen

    1. Die VESA-Platte abnehmen 3 mm Inbusschlüssel VESA-Platte Adapterhalterungssatz • Verwenden Sie den Inbusschlüssel, um die Schrauben herauszudrehen und die VESA-Platte von der Adapterklammerhalterung abzunehmen. • Heben Sie die Schrauben zur späteren Verwendung auf. 2. Installieren der Stange und Tischhalterung 3 mm Inbusschlüssel 3 mm...
  • Seite 49 3. Tischinstallation 3a. Kanteninstallation Hinweis: Mindestdicke des Tisches = 10 mm max. Dicke = 90 mm anziehen • Legen Sie die Position für die Befestigung unter Berücksichtigung der Bildschirmgröße, Höhe und Neigung/ Rollen fest. • Schieben Sie die Tischhalterung über die Kante hinaus, bis die Halterung die Tischkante berührt. •...
  • Seite 50 3. Tischinstallation 3b. Lochmontage Die Tischhalterungsbaugruppe durch Entfernen der Einstellschraube, der zwei Einstellplattenschrauben und der drei Befestigungsschrauben von der Grundplatte demontieren. Verbindungsschraube Basisplatte 4 mm Inbusschlüssel Gummiunterlage Montieren Sie die Basisplatte mit den drei aufbewahrten Verbindungsschrauben. Ziehen Sie die Schrauben fest. Hinweis: Min.

  • Seite 51: Installieren Der Adapterhalterung

    4. Installieren der Adapterhalterung Den Adapterhalterungssatz in die obere Stange einsetzen und soweit herunter schieben, bis er den Aufsetzrahmen berührt. Aufsetzrahmen anziehen Poign Einstellbarer Griff ée réglable Zum Festziehen der Adapterhalterung den Kunststoffgriff hinein drücken und bis zum Anschlag nach oben drehen.

  • Seite 52: Installieren Der Vesa-Platte

    5. Installieren der VESA-Platte Bildschirm anheben und die hinteren Montageöffnungen zur VESA-Platte der Wandbefestigung hin ausrichten. Oberseite des Bildschirms D5 Beilagscheibe M4X14 M5X14 Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen. Alle Schrauben fest anziehen. Die Schrauben nicht überdrehen. 14-12-062-9333EA.indb 52 12/19/2014 10:03:24 AM...

  • Seite 53: Den Bildschirm Installieren

    6. Den Bildschirm installieren 3 mm Inbusschlüssel Den Bildschirm mit der daran befestigten VESA-Platte mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung anheben und auf den Kopf der Adapterhalterung schieben. Die im Schritt 1 entfernten Schrauben zur Befestigung der VESA-Platte und des Bildschirms an der Adapterhalterung verwenden. Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm sicher befestigt ist.

  • Seite 54: Kabelführung

    7. Kabelführung Verwenden Clips für die Kabelführung. Hinweis: Geben Sie dem Kabel etwas Bewegungsspielraum. 14-12-062-9333EA.indb 54 12/19/2014 10:03:25 AM...

  • Seite 55: Ausrichtung

    8. Ausrichtung Je nach Gewicht des montierten 4 mm Bildschirms kann es erforderlich sein, die Inbusschlüssel Einstellschraube etwas zu lockern oder etwas fester anzuziehen. Passen Sie die Position 180° oder Neigung an. 180° 180° +15° 360° – 15° Nachdem der Bildschirm in die endgültige Position gebracht worden ist, den Aufsetzrahmen unter...
  • Seite 56 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 14-12-062 • 93-33EA_revA 14-12-062-9333EA.indb 56 12/19/2014 10:03:25 AM...
