Rückseite

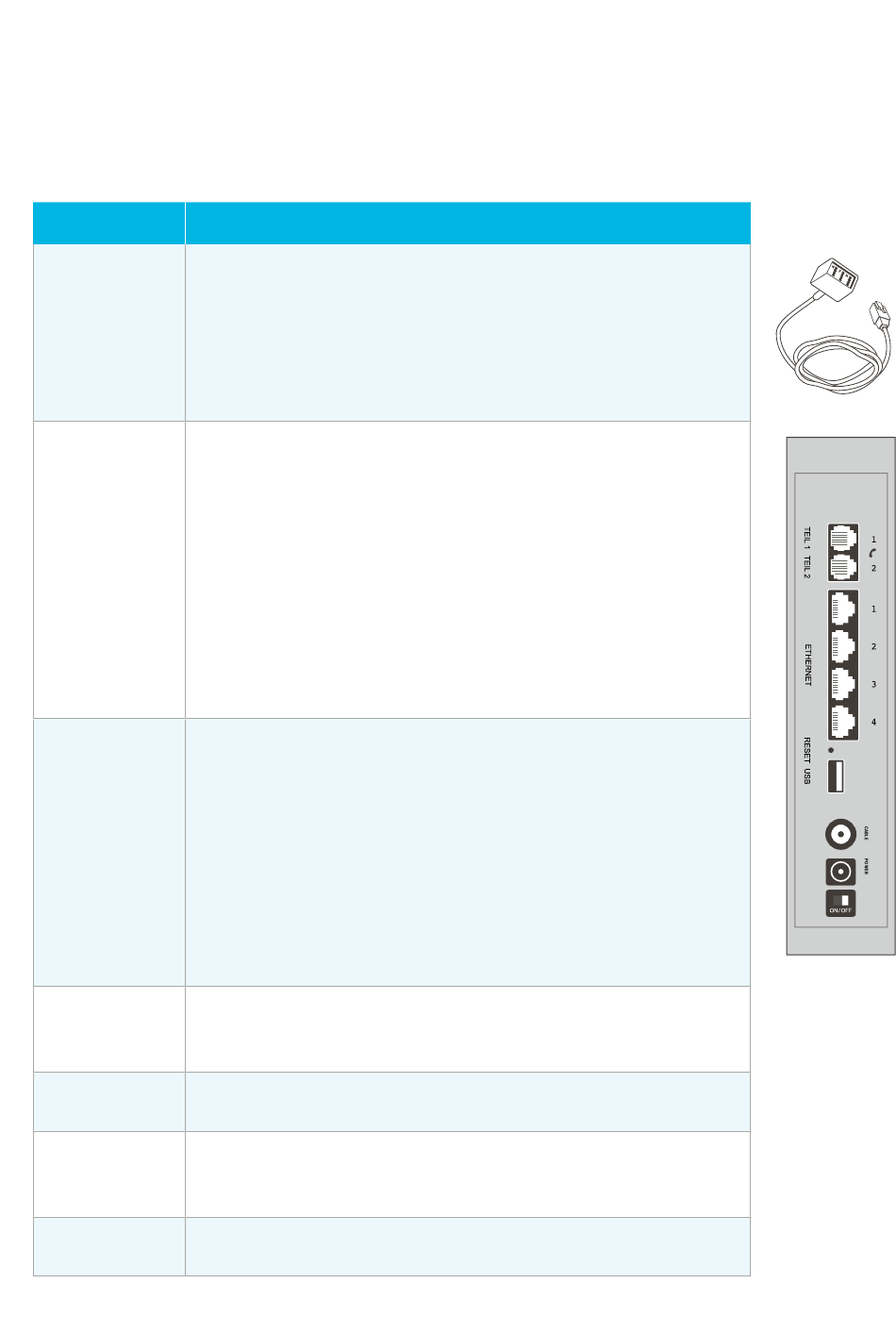

An der Rückseite der WLAN-Kabelbox befinden sich die folgenden Anschlüsse.
Machen Sie sich mit diesen vor Inbetriebnahme und Anschluss vertraut:
Bezeichnung Beschreibung
Tel Anschlüsse für Ihre Telefone.
1 2 Wir empfehlen grundsätzlich die Nutzung des Telefon-
adapters mit genormtem TAE-Anschluss. Wenn Sie nur eine
Rufnummer nutzen möchten, muss der zweite Adapter nicht
angeschlossen werden.
LAN Sie können einen netzwerkfähigen Computer oder Switch mit
1 2 3 4
einem RJ-45-Kabel an einen beliebigen LAN-Port anschließen.
Aktivitäts-LED: Die grün leuchtende LED zeigt die Aktivität
des LAN-Anschlusses an.
Wenn die LED leuchtet, findet im Moment kein Datenverkehr
statt und die Verbindung ist stabil.
Wenn die LED blinkt, werden Daten gesendet oder empfan-
gen. Wenn die LED nicht leuchtet, ist das Gerät ausgeschaltet
oder es besteht keine Netzwerkverbindung.
Reset Drücken Sie mit einem spitzen Gegenstand (z.B. einer auf-
gebogenen Büroklammer) mindestens 10 Sekunden lang
auf die RESET-Taste bis alle LEDs leuchten, um die Werksein-
stellungen der WLAN-Kabelbox wiederherzustellen. Nachdem
die Werkseinstellungen wiederhergestellt wurden, wird das
Gerät neu gestartet. Es kann dann bis zu 10 Minuten dauern,
bis es die entsprechenden Kommunikationskanäle findet und
speichert.
USB Nur mit gebuchter WLAN-Option: USB-Hostport für Netzwerk-
Speicherfunktion.
Cable Verbinden Sie das Gerät mit einer Multimediadose von PŸUR.
Power Über diesen Anschluss wird die WLAN-Kabelbox mit Strom
versorgt.
On/Off Schalter, mit dem die WLAN-Kabelbox ein-/ausgeschaltet wird.
11
Lieferumfang
1
Kurzanleitung
Kabelbox
Kabelbox
(Symbolabbildung)
Kurzanleitung
Kabelrouter / WLAN Kabelbox
Steckernetzteil
Geräte mit Netzwerkkab
5
Laptop /
Computer
Netbook
Handbuch
1 Netzw
(Ethern
2 Telefonadapter
(TAE – RJ11)
2 Antennen-Anschlusskabe
1x F-Stecker – F-Stecker
1x F-Stecker – Wiclic-Stecke
Smart-TV
Spiel-
konsole
