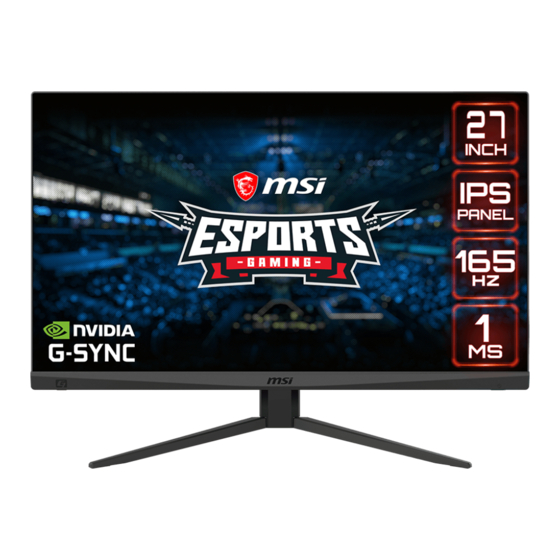

- Seite 1 Optix Serie LCD-Monitor Optix MAG2742 (3CA7) Optix MAG274R2 (3CA7)
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte ........................ 3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............10 OSD-Einrichtung ......................11 Navigation ......................11 Hotkey ........................11 OSD-Menü ........................12 Gaming ........................12 Professional (Professionell) ................. -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Optix MAG2742 (3CA7) Monitor Optix MAG274R2 (3CA7) Kurzanleitung Dokumentation Registrierungskarte Garantiekarte... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. 2. Ziehen Sie den Standfuß mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. - Seite 5 Optix MAG274R2 Erste Schritte...
-
Seite 6: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte leicht kippen Sie den Monitor vor dem Schwenken nach hinten. ∙ Optix MAG2742 Erste Schritte... - Seite 7 Optix MAG274R2 100mm Erste Schritte...
-
Seite 8: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 9 Ein-/Austaste Navigation Öffnung zur Kabelführung Kensington-Schloss Macro Taste Aktivieren des Gaming-OSDs. DisplayPort HDMI-Anschluss USB Typ-C-Anschluss Dieser Anschluss unterstützt den alternativen DisplayPort-Modus (DP Alt) und und Strom bis zu 5V / 3A (15 W) senden. Es überträgt nur Videosignale und unterstützt keine Datenübertragungsfunktion. Kopfhörerbuchse USB 2.0 Typ-B-Upstream-Anschluss Für USB Upstream Kabel.
-
Seite 10: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie Monitornetzteil und Netzkabel. (Abb. A) 4. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 11: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navigation Der Monitor ist mit einer Navigation ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können. Nach oben/ unten/ links/ rechts: ∙... -
Seite 12: Osd-Menü
OSD-Menü Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Alle Elemente können vom (Spielemodus) Nutzer angepasst werden. FPS (Egoshooter) ∙ Drücken Sie zur Auswahl und Racing (Rennen) Vorschau von Moduseffekten RTS (Strategie) die Aufwärts- oder Abwärts- RPG (Rollenspiel) Taste ∙... - Seite 13 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ Die Standardeinstellung ist AUS. ON (Ein) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert werden. ∙ Wenn MPRT aktiviert ist, muss die Reaktionszeit des Displays 1 ms MPRT entsprechen.
-
Seite 14: Professional (Professionell)
1. Menüebene 2./3. Menüebene Beschreibung Adaptive-Sync OFF (Aus) ∙ Adaptive-Sync sorgt für eine (Adaptive-Sync) flüssige, artefaktfreie Anzeige. ON (Ein) ∙ Standard-DisplayPort /-HDMI- Einstellung ist “Aus” und kann in jedem beliebigen Modus, bei beliebiger Auflösung, Eingangsquelle und Bildfrequenz auf “Ein” oder “Aus”... -
Seite 15: Image (Bild)
1. Menüebene 2. Menüebene Beschreibung MPRT OFF (Aus) ∙ Die Standardeinstellung ist AUS. ∙ MPRT (Motion Picture Response Time) ON (Ein) kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert werden. ∙ Wenn MPRT aktiviert ist, muss die Reaktionszeit des Displays 1 ms MPRT entsprechen. -
Seite 16: Input Source (Eingangsquelle)
1. Menüebene 2./3. Menüebene Beschreibung Screen Auto ∙ Nutzer können das Bild- Size (Bild- Verhältnis in jedem beliebigen Verhältnis) Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. 16:9 ∙ Die Standardeinstellung ist Auto. Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI1 ∙... -
Seite 17: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Die werkseitige Sprache ist „English“. (Sprache) ∙ Nutzer müssen zur Bestätigung und English Übernahme der Spracheinstellung die mittlere Taste drücken. Français ∙ Die Sprache ist eine unabhängige Deutsch Einstellung. Die Spracheinstellung von Nutzern überschreibt den Italiano Werksstandard. - Seite 18 1. Menüebene 2. Menüebene Beschreibung Information OFF (Aus) ∙ Die Informationen zum Monitorstatus on Screen werden auf der rechten Seite des ON (Ein) (Informationen am Bildschirms angezeigt. Bildschirm) ∙ Nutzer können die Informationen am Bildschirm auf Ein oder Aus setzen. Die Standardeinstellung ist Aus.
-
Seite 19: Spezifikationen
Spezifikationen Monitor Optix MAG2742 Optix MAG274R2 Größe 27 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 @165Hz Seitenverhältnis 16:9 Helligkeit (Nits) 300 (typ.) ∙ 0~69%: 5V/3A Helligkeit: USB Typ-C ∙ 70~89%: 5V/2A Stromversorgung ∙ 90~100%: 5V/1A Kontrastverhältnis 1000:1 Bildwiederholfrequenz 165Hz Reaktionszeit 1ms (MPRT) ∙... - Seite 20 Monitor Optix MAG2742 Optix MAG274R2 Anpassung (Höhe) 0 ~ 100mm Anpassung (Schwenken) -75° ~ 75° Anpassung (Drehen) -90° ~ 90° Kensington-Schloss ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm •...
-
Seite 21: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Optix MAG2742/ Optix MAG274R2 Standard Auflösung HDMI DP/ Typ-C 640x480 @60Hz @67Hz @72Hz @75Hz Dos-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz Full HD 1920x1080... -
Seite 22: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 23: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 24 Taiwan: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 25: Tüv-Zertifizierung
TÜV-Zertifizierung TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 26: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 27 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 28: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
