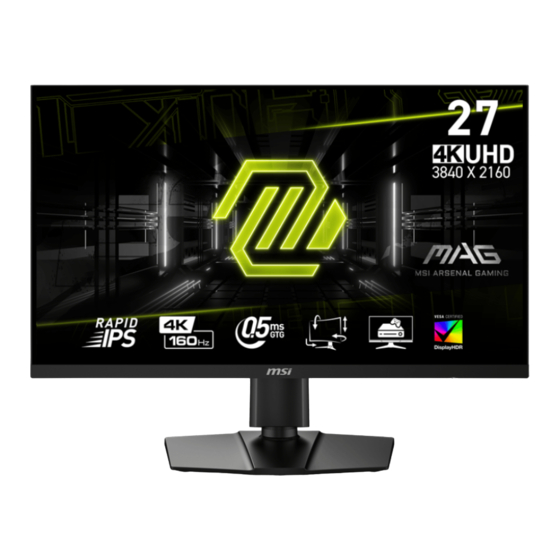

- Seite 1 MAG Serie LCD-Monitor MAG 274UPF E2 (3CC2) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi Key (Navi-Key-Taste) ..................9 Hotkey ........................9 OSD-Menü ......................10 G.I. -
Seite 3: Erste Schritte
Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor MAG 274UPF E2 Dokumentation Kurzanleitung Zubehör Stand mit Schraube(n) Standfußbasis mit Schraube(n) -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ -5° 20° 30° 30°... -
Seite 6: Monitorübersicht
Monitorübersicht... - Seite 7 Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Öffnung zur Kabelführung Ein-/Austaste & Navi-Key-Taste Stromanschluss Kopfhörerbuchse HDMI™ Anschluss Unterstützt HDMI™ CEC, 3840x2160@160Hz wie in HDMI™ 2.1 spezifiziert. HDMI™...
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi Key (Navi-Key-Taste) Der Monitor ist mit einem Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü... -
Seite 10: Osd-Menü
OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) Contrast (Kontrast) ∙ ∙ A.I. (KI-gesteuert) Vision Color Temperature (Farbtemperatur) ∙ ∙ Low Blue Light (Schwaches Blaulicht) Optix Scope (Optix-Umfang) ∙ ∙ HDCR PIP/PBP (BiB / BnB) ∙... - Seite 11 G.I. 1. Menüebene 2./3. Menüebene Beschreibung Smart Crosshair Icon None (Ohne) ∙ Durch den KI-Algorithmus verbessert diese (Symbol) Funktion die Sichtbarkeit des Fadenkreuzes im Spiel. ∙ Der Benutzer kann die Farbe und Position des Fadenkreuzes auswählen. Color White (Weiß) (Farbe) Red (Rot) Auto Position...
-
Seite 12: Gaming
Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau von (Spielmodus) Moduseffekten die Aufwärts- oder Abwärts- FPS (Egoshooter) Taste. ∙ Drücken Sie zur Bestätigung und Übernahme Racing (Rennen) Ihres Modustyps die OK-Taste. Night Vision OFF (Aus) ∙... - Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top (Oben ∙ Die Position ist im OSD-Menü einstellbar. (Bildfrequenz) (Position) links) Drücken Sie die OK-Taste, um Ihre Refreshrate-Position zu bestätigen und zu Right Top übernehmen. (Oben rechts) ∙ Dieser Monitor übernimmt die voreingestellte Refreshrate des Betriebssystems und Left Bottom verwendet diese.
-
Seite 14: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Profi- Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. User (Nutzer) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Anti-Blue (Anti-Blau) Modustyps die OK-Taste. ∙... -
Seite 15: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern. -
Seite 16: Pip/Pbp (Bib / Bnb)
PIP/PBP (BiB / BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ∙ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen PIP (BiB) Source HDMI™ 1 an einem Bildschirm. Entweder wird ein (Quelle) Programm im Vollbildmodus oder es werden HDMI™... -
Seite 17: Navi Key (Navigationssteuerung)
Navi Key (Navigationssteuerung) 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ∙ Alle Navigationssteuerung-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Game Mode (Spielmodus) Right (Rechts) Smart Crosshair Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) PIP/PBP Mode (BiB- / BnB- Modus) Refresh Rate (Bildfrequenz) - Seite 18 1. Menüebene 2. Menüebene Beschreibung OSD Time 5~30s ∙ Nutzer können die OSD-Zeitüberschreitung in jedem Out (OSD- beliebigen Modus anpassen. Zeitüberschreitung) Power Button (Ein-/ OFF (Aus) ∙ Bei der Einstellung „Aus“ können Benutzer die Ein-/ Austaste) Austaste drücken, um den Monitor auszuschalten. Standby ∙...
-
Seite 19: Spezifikationen
Spezifikationen Monitor MAG 274UPF E2 Größe 27 Zoll Krümmung Flach Bildschirmtyp Rapid IPS Resolution (Auflösung) 3840x2160 (UHD) Seitenverhältnis 16:9 Brightness (Helligkeit) ∙ Typischer Standard-Dynamikbereich (SDR): 400 Nits ∙ Spitze des hohen Dynamikbereichs (HDR): 400 Nits Kontrastverhältnis 1000:1 Refresh Rate 160Hz... - Seite 20 Monitor MAG 274UPF E2 Anpassung (Schwenken) -30° ~ 30° Anpassung (Drehen) -90° ~ 90° Kensington-Schloss VESA-Montage ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm...
-
Seite 21: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Mode (Standardmodus) Standard Resolution (Auflösung) (Standard) HDMI™ USB-C Full HD 1920x1080 @60Hz 2560x1440 @60Hz @120Hz 3840x2160 @60Hz @120Hz @144Hz @160Hz Video- 720P Timing- 720P @120Hz Auflösung 1080P @60Hz @120Hz 2160P @30Hz... - Seite 22 BiB-Modus 1 (Keine HDR-Unterstützung) Standard Resolution (Auflösung) (Standard) HDMI™ USB-C Video- 720P Timing- 1080P @60Hz Auflösung 2160P @30Hz @50Hz @60Hz Verwendet 2880x2160 @60Hz für BnB- 960x2160 @60Hz Vollbild BiB-Modus 2 (Keine HDR-Unterstützung) Standard Resolution (Auflösung) (Standard) HDMI™ USB-C Video- 720P Timing- 1080P @60Hz...
-
Seite 23: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 24: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 25 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
-
Seite 26: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 27: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 28: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 29: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
