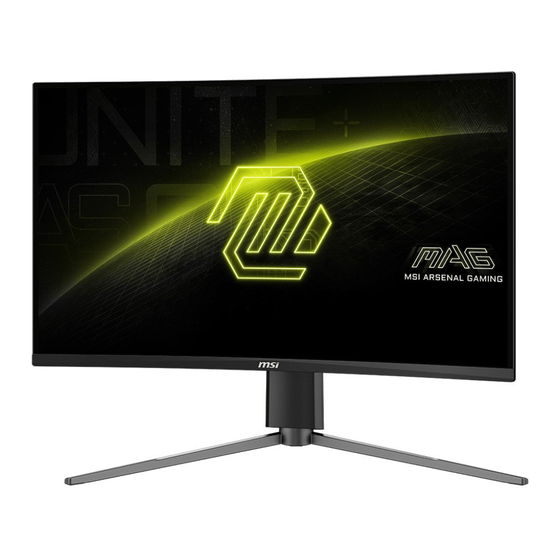

MSI MAG 27C6F Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MSI MAG 27C6F
Inhaltszusammenfassung für MSI MAG 27C6F
- Seite 1 MAG Serie LCD-Monitor MAG 27C6F (3CE1) MAG 27C6PF (3CE1) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............11 OSD-Einrichtung ....................12 Navi-Key-Taste ..................... 12 Hotkey ........................12 OSD-Menü ......................13 Gaming ........................13 Professionell ......................16 Bild ........................ -
Seite 3: Erste Schritte
Erste Schritte Dieser Abschnitt bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen vom Bildschirm darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor MAG 27C6F MAG 27C6PF Dokumentation Kurzanleitung Zubehör Standfuß... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren MAG 27C6F 1. Lassen Sie den Monitor in der Schutzverpackung. Schieben Sie die Standhalterung in Richtung der Monitornut bis zum Einrasten. 2. Richten Sie den Kabel-Organizer aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten. - Seite 5 MAG 27C6PF 1. Lassen Sie den Monitor in der Schutzverpackung. Richten Sie die zusammengebaute Standhalterung an der Monitornut aus. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
-
Seite 6: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Bei der Anpassung der Neigung vom Monitor ist stets das Gehäuse. MAG 27C6F -5° 20°... - Seite 7 MAG 27C6PF 130mm 30° 30° -5° 20°...
-
Seite 8: Monitorübersicht
Monitorübersicht MAG 27C6F... - Seite 9 MAG 27C6PF...
- Seite 10 Ein-/Austaste & Navi-Key-Taste Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Stromanschluss Kabel-Organizer Öffnung zur Kabelführung HDMI™ Anschluss Unterstützt HDMI™ CEC, 1920x1080@180Hz wie in HDMI™ 2.0b spezifiziert. DisplayPort Unterstützt 1920x1080@180Hz wie in DisplayPort 1.2a spezifiziert.
-
Seite 11: Verbinden Des Monitors Mit Einem Pc
3. Verbinden Sie das Netzkabel mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose. (Abb. B) 5. Schalten Sie den Monitor ein. (Abb. C) 6. Schalten Sie den Computer ein, dann erkennt der Monitor automatisch die Signalquelle. MAG 27C6F MAG 27C6PF... -
Seite 12: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Navi-Key-Taste Der Monitor ist mit einem Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Nach aufwärts/ abwärts/ links/ rechts: ∙... -
Seite 13: Osd-Menü
OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) AI Vision ∙ ∙ MPRT Brightness (Helligkeit) ∙ ∙ Low Blue Light (Schwaches Blaulicht) Contrast (Kontrast) ∙ ∙ HDCR Color Temperature (Farbtemperatur) ∙ ∙ Gaming 1. - Seite 14 1. Menüebene 2./3. Menüebene Beschreibung AI Vision OFF (Aus) ∙ AI Vision verbessert die Bildqualität, indem es den Kontrast der Bilder und die Hintergrundhelligkeit optimiert. ON (Ein) ∙ Die Aktivierung von AI Vision hat Auswirkungen auf: Betroffene Funktion Funktionsstatus wird auf „Aus“ »...
- Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top ∙ Drücken Sie nach Einstellung der Zeit die OK- (Alarmuhr) (Position) (Oben links) Taste zum Aktivieren des Timers. ∙ Nach einem Stromausfall muss der Benutzer Right Top seine voreingestellte Alarmuhr erneut manuell (Oben rechts) einstellen.
-
Seite 16: Professionell
Professionell 1. Menüebene 2. Menüebene Beschreibung Pro Mode Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von (Profi-Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. User (Nutzer) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Anti-Blue (Anti-Blau) Movie (Film) Office Low Blue Light OFF (Aus) -
Seite 17: Bild
Bild 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Durch Anpassen des Kontrasts lässt sich die Augenbelastung reduzieren. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern. -
Seite 18: Navi-Key-Taste
Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ∙ Alle Navigationssteuerung-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Right (Rechts) Game Mode (Spielmodus) Screen Assistance (Bildschirmunterst.) Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info. - Seite 19 1. Menüebene 2. Menüebene Beschreibung Transparency ∙ Nutzer können die Transparenz in jedem (Transparenz) beliebigen Modus anpassen. OSD Time Out 5~30s ∙ Nutzer können die OSD-Zeitüberschreitung in (OSD-Zeitüberschreitung) jedem beliebigen Modus anpassen. Power Button OFF (Aus) ∙ Bei der Einstellung „Aus“ können Benutzer (Ein-/Austaste) die Ein-/Austaste drücken, um den Monitor auszuschalten.
-
Seite 20: Spezifikationen
Spezifikationen Monitor MAG 27C6F MAG 27C6PF Größe 27 Zoll Krümmung 1500R Bildschirmtyp Rapid VA Auflösung 1920x1080 (FHD) Seitenverhältnis 16:9 SDR Helligkeit (Nits) Kontrastverhältnis 3000:1 Bildfrequenz 180Hz Reaktionszeit ∙ 1ms (MPRT) ∙ 0,5 ms (GtG) I/O (E/A Anschluss) ∙ HDMI™ Anschluss x 2 ∙... - Seite 21 Monitor MAG 27C6F MAG 27C6PF VESA-Montage ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x T x H) 610,5 x 249,8 x 451,6 mm...
-
Seite 22: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. MAG 27C6F, MAG 27C6PF Standard Auflösung HDMI™ 640x480 @60Hz @67Hz @72Hz @75Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz... -
Seite 23: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 24: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 25 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
-
Seite 26: Tüv-Zertifizierung
TÜV-Zertifizierung TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 27: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 28: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 29: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
