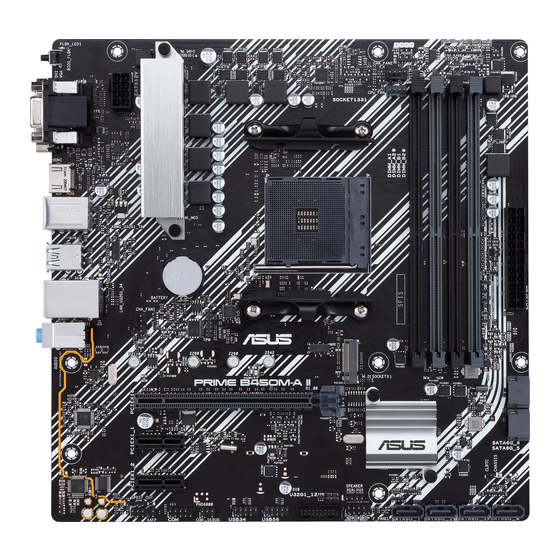

- Seite 1 PRIME B450M-A II...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi PRIME B450M-A II Spezifikationsübersicht ................vi Anschlüsse mit gemeinsam genutzter Bandbreite ..............x Kapitel 1 Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-1 Central Processing Unit (CPU) .................. 1-8 Systemspeicher ......................1-9 Kapitel 2 BIOS- und RAID-Unterstützung... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
Dual-Kanal-Speicherarchitektur *Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. *Die maximale unterstützte Speicherfrequenz variiert je nach Prozessor. *Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. Integrierte Grafikkarte: 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte / Athlon™... - Seite 7 PRIME B450M-A II Spezifikationsübersicht Insgesamt werden 1 x M.2 Steckplatz und 6 x SATA 6 Gb/s Anschlüsse unterstützt.* 3./2./1. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren M.2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 & SATA Modus) Athlon™...
- Seite 8 PRIME B450M-A II Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 2 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss Speicherbezogen 1 x M.2 Steckplatz (Key M) 6 x SATA 6 Gb/s Anschlüsse Interne E/A- 1 x USB 3.2 (Gen1) Header unterstützt zusätzliche 2 USB 3.2 (Gen1) Anschlüsse...
- Seite 9 *Installieren Sie bitte einen AMD Ryzen™ 2. Generation oder Ryzen™ 1. Generation Prozessor, um das Windows® 7, 64-bit Betriebssystem zu unterstützen. mATX Formfaktor Formfaktor 9.6 Zoll x 9,5 Zoll (24,4 cm x 24 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
-
Seite 10: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite FLBK_LED1 RGB_HEADER BIOS_FLBK CHA_FAN2 DIGI+ CPU_FAN EATX12V HDMI KBMS _U32G1_78 U32G2_56 BATTERY LAN_U32G1_34 256Mb BIOS AUDIO 22110 2280 2260 2242 8111H PCIEX16 Super PCIEX1_1 B450 CLRTC PCIEX1_2 Realtek Codec SPEAKER SPDIF_OUT SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 U32G1_12 USB34 USB56... -
Seite 11: Kapitel 1 Produkteinführung
PCIEX1_2 Realtek Codec SPEAKER SPDIF_OUT SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 U32G1_12 USB34 USB56 COM_DEBUG AAFP F_PANEL Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME B450M-A II... -
Seite 12: Ausstattungsinhalt
1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem AMD Sockel AM4 für 3./2./1. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte / Athlon™ mit Radeon™ Vega Grafikkarte Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2. - Seite 13 Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS PRIME B450M-A II...
- Seite 14 12. COM-Anschluss-Header Dieser Header ist für einen seriellen Anschluss (COM). Verbinden Sie das Kabel des seriellen Anschlussmoduls mit diesem Header, installieren Sie dann das Modul in einer Steckplatzöffnung auf der Rückseite des Systemgehäuses. PIN 1 13. Frontblenden-Audio-Header Dieser Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das AAFP HD Audiostandard unterstützt.
- Seite 15 Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne Ausschalten neu gestartet wird. 18. BIOS Flashback-LED Die FlashBack™-LED leuchtet oder blinkt, um den Status von BIOS FlashBack™ anzuzeigen. Scannen Sie den QR-Code, um weitere Informationen zur BIOS FlashBack™-Funktion zu erhalten. ASUS PRIME B450M-A II...
-
Seite 16: Beschreibung
1.2.2 Rücktafelanschlüsse Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte. PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur oder Maus. USB 3.2 (Gen2) (bis zu 10 Gb/s) Anschlüsse (grünblau, Typ A). Diese 9-poligen Universal Serial Bus 3.2 (USB 3.2 (Gen2))-Anschlüsse sind für USB 3.2 (Gen2)-Geräte vorgesehen. - Seite 17 Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mikrofoneingang Mikrofoneingang Bass/Mitte Bass/Mitte Hellgrün (Frontseite) — — — Seitenlautsprecher Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit HD-Audio-Modul an der Frontblende, um eine 7.1-Kanal Audioausgabe zu unterstützen. ASUS PRIME B450M-A II...
-
Seite 18: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Das Motherboard ist mit einem AMD Sockel AM4 für 3./2./1. Generation AMD Ryzen™ / 2. und 1. Generation AMD Ryzen™ mit Radeon™ Vega Grafikkarte / Athlon™ mit Radeon™ Vega Grafikkarte Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. Der AM4 Sockel hat eine andersartige Pinbelegung. -
Seite 19: Systemspeicher
Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Die neueste Liste qualifizierter Anbieter von Speichermodulen finden Sie unter www.asus.com. Empfohlene Speicherkonfiguration DIMM_A1 DIMM_A2* DIMM_A2* DIMM_B1 DIMM_B2* DIMM_B2* DIMM_B2* ASUS PRIME B450M-A II... -
Seite 20: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM 1-10 Kapitel 1: Produkteinführung... -
Seite 21: Kapitel 2 Bios- Und Raid-Unterstützung
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 22: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 23: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 24: Asus Crashfree Bios 3
ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS- Datei wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt wurde. Sie können eine beschädigte BIOS-Datei über das USB-Flash-Laufwerk mit der aktuellen BIOS-Datei wiederherstellen. -
Seite 25: Raid Konfigurationen
Das Motherboard unterstützt RAID 0, RAID 1 und RAID 10 Konfigurationen. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. - Seite 26 Kapitel 2: BIOS- und RAID-Unterstützung...
-
Seite 27: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb... -
Seite 28: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 29: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt
Materialien und 0,01% nach Gewicht in homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen. Vietnam RoHS ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Türkei RoHS AEEE Yönetmeliğine Uygundur... -
Seite 30: Asus Recycling/Rücknahmeservices
ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. - Seite 31 La déclaration de conformité de l’UE peut être Europene se găseşte la: www.asus.com/support téléchargée à partir du site Internet suivant : www.asus.com/support Srpski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj u Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät...
-
