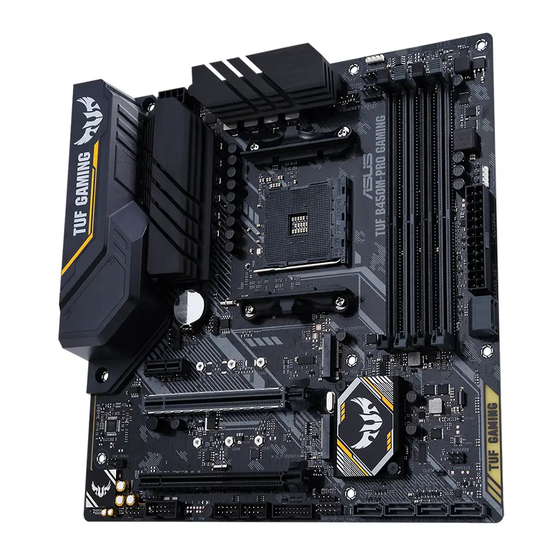

Inhaltszusammenfassung für Asus TUF B450M-PRO GAMING
- Seite 1 TUF B450M-PRO GAMING...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi TUF B450M-PRO GAMING Spezifikationsübersicht ........ vi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-8 Systemspeicher ..................1-10 Kapitel 2: BIOS-Infos BIOS-Setup-Programm ................2-1 EZ Modus ....................2-2 Erweiterter Modus .................. -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
* Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. ** Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. *** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). AMD Ryzen™ 2. Generation / Ryzen™ 1. Generation Prozessoren - 1 x PCI Express 3.0/2.0 x16-Steckplatz (Maximum bei x16 Modus) - Seite 7 - 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf der Rückseite; 4 Anschlüsse auf dem Mittelboard) Zuverlässige Stabilität ASUS TUF PROTECTION - ASUS SafeSlot - Schützen Sie Ihre Grafikkarte - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und einzigartige Entladungen statischer Elektrizität! ASUS - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des...
-
Seite 8: Super-Leistung
TUF B450M-PRO GAMING Spezifikationsübersicht Super-Leistung UEFI BIOS - Die am meisten erweiterten Optionen mit schneller Reaktionszeit Gaming Aura - Erleuchten Sie Ihr System ASUS-Exklusive-Eigenschaften - ASUS AI Charger - ASUS AI Suite 3 einzigartige - ASUS PC Cleaner ASUS Leichtes PC Do-It-Yourself... - Seite 9 TUF B450M-PRO GAMING Spezifikationsübersicht 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, F3 My BIOS Favorites, letztes Änderungsprotokoll, F12 PrintScreen, F6 Q-Fan Kontrolle, Funktionen F4 AURA EIN/AUS, F9 Suche und ASUS DRAM SPD (Serial Presence Detect)
-
Seite 10: Kapitel 1: Produkteinführung
Gehäuses LAN_U31G1_34 BATTERY 128Mb BIOS AUDIO Realtek ® 8111H CHA_FAN2 PCIEX1 2280 2260 2242 PCIEX16_1 Super ® B450 2280 2260 2242 CLRTC PCIEX16_2 SPDIF_OUT SPEAKER U31G1_12 USB34 USB56 SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 AAFP F_PANEL Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS TUF B450M-PRO GAMING... - Seite 11 ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passen. • Wir empfehlen Ihnen, dass Sie ein ATX 12V Spezifikation 2.0 konformes Netzteil mit mindestens 350 Watt Leistung verwenden. Dieser Netzteiltyp verfügt über 24-polige und 8-polige Stromstecker. • Vergessen Sie NICHT, den 8-poligen EATX +12V Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. CPU und Gehäuselüfter-Anschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN1/2) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. AMD AM4 CPU Sockel Das Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Athlon™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren ausgestattet.
- Seite 12 AMD Serielle ATA 6.0 Gb/s Anschlüsse (7-polig SATA6G_1~6) Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. M.2 Sockel 3 (M.2_1, M.2_2) M.2_1/2(SOCKET3) In diesen Sockeln können Sie M.2 (NGFF) SSD-Module installieren. 2280 2260 2242 • Für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren unterstützt der M.2_1 Sockel das PCIe 3.0 x4 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280. • Für Athlon™ mit Radeon™ Vega Grafikkarte Prozessoren unterstützt der M.2_1 Sockel das SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280. • Für den AMD B450 Chipsatz unterstützt der M.2_2 Sockel das PCIe 3.0 x2 und SATA Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_1 Sockel teilt die Bandbreite mit den SATA_5/6 Anschlüssen. Daher können die SATA_5/6 Anschlüsse nicht verwendet werden, wenn ein M.2 Gerät installiert ist. • Der M.2_2 Sockel teilt die Bandbreite mit den SATA_3/4 Anschlüssen. Daher können die SATA_3/4 Anschlüsse nicht verwendet werden, wenn ein M.2 Gerät installiert ist. ASUS TUF B450M-PRO GAMING...
- Seite 13 RTC-RAM-Löschen (2-polig CLRTC) CLRTC Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter. Um den RTC RAM zu löschen: PIN 1 Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. System Panel Anschluss (10-1 polig F_PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. Lautsprecheranschluss (4-polig, Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U31G1_12) Verbinden Sie ein USB 3.1 (Gen1) Modul mit diesem Anschluss, um zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu erhalten. Dieser Anschluss entspricht den USB 3.1 (Gen1) Spezifikationen und erreicht schnellere...
-
Seite 14: Amd Ryzen™ Mit Radeon™ Vega Grafikkarte Prozessoren
AMD Ryzen™ mit Radeon™ Vega Grafikkarte Prozessoren PCIe-Betriebsmodus VGA Konfiguration PCIe 3.0 x16_1 PCIe 2.0 x16_2 Einzel VGA / PCIe Karte Dual VGA/PCIe Karte • Verwenden Sie im Einzel-VGA-Kartenmodus für eine PCI Express x16 Grafikkarte den PCIe 3.0/2.0 x16_1 Steckplatz (grau), um eine bessere Leistung zu erhalten. • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1/2). PCI Express 2.0 x1 Steckplatz Dieses Motherboard besitzt einen PCI Express 2.0 x1 Steckplatz, der PCI Express 2.0 x1 Netzwerkkarten, SCSI-Karten und andere Karten unterstützt, die den PCI Express-Spezifikationen entsprechen. ASUS TUF B450M-PRO GAMING... - Seite 15 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/Maus. DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. USB 3.1 (Gen2) (bis zu 10 Gb/s) Anschluss (grünblau, Typ A). Dieser 9-polige Universal Serial Bus 3.1 (USB 3.1)-Anschluss ist für USB 3.1 (Gen2)-Geräte vorgesehen. • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Aufgrund des Designs der AMD AM4 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.1 (Gen1)/(Gen2)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. • Wir empfehlen Ihnen dringend, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.1 (Gen2)-Geräte mit den USB 3.1 (Gen2)-Anschlüssen zu verbinden. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Siehe unten stehende Tabelle für die LAN-Anschluss LED-Anzeigen. LAN-Anschluss LED-Anzeige Aktivitäts-/ Verbindungs- Speed LED Aktivitäts-/Verbindungs-LED Speed LED Status...
- Seite 16 Mikrofoneingang Bass/Mitte Bass/Mitte Hellgrün (Frontseite) Seitenlautsprecher USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.1 (Gen1)-Geräte. • USB 3.1 (Gen1)-Geräte können nur als Datenspeicher verwendet werden. • Aufgrund des Designs der AMD AM4 Chipsatz-Serie werden alle an den USB 2.0- und USB 3.1 (Gen1)-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. USB 3.1 (Gen1) (bis zu 5 Gb/s) Typ-C Anschluss. Dieser Universal Serial Bus (USB) Typ-C-Anschluss ist für USB 3.1 (Gen1) Mobil- oder Peripheriegeräte vorgesehen. HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. USB 2.0-Anschlüsse. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. ASUS TUF B450M-PRO GAMING...
-
Seite 17: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Das Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ 2. Generation / Ryzen™ mit Radeon™ Vega Grafikkarte / Athlon™ mit Radeon™ Vega Grafikkarte / Ryzen™ 1. Generation Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. Der AM4 Sockel hat andere Pinbelegungen als die FM2+/FM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Kapitel 1: Produkteinführung... -
Seite 18: Installieren Von Cpu-Kühlkörper Und Lüfter
Installieren von CPU-Kühlkörper und Lüfter Typ 1 Typ 2 Entfernen Sie nur die Schrauben und das Feststellbauteil. Entfernen Sie nicht die Platte auf der Unterseite. ASUS TUF B450M-PRO GAMING... -
Seite 19: Systemspeicher
Sockel DIMM_A1 DIMM_A2* Kanal A DIMM_A1 & DIMM_A2* DIMM_B1 Kanal B DIMM_B1 & DIMM_B2* DIMM_B2* • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)) Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* DIMM_B1 DIMM_B2* DIMM_B2* 1-10 Kapitel 1: Produkteinführung... -
Seite 20: Installieren Eines Dimms
Installieren eines DIMMs Entfernen eines DIMMs ASUS TUF B450M-PRO GAMING 1-11... -
Seite 21: Kapitel 2: Bios-Infos
Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>. Drücken Sie die Reset-Taste auf dem Gehäuse. Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist. Reset mit der An/Austaste, Reset-Taste oder <Strg> + <Alt> + <Entf> aus einem laufenden Betriebssystem zu erzwingen, kann Schäden an Daten oder am System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Im Abschnitt Motherboard overview (Motherboard- Übersicht) finden Sie weitere Informationen zum Löschen des RTC RAM. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln. ASUS TUF B450M-PRO GAMING... -
Seite 22: Ez Modus
EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Für Details beziehen Sie sich auf das Element Setup-Modus im Boot-Menü. Zeigt die Systemeigenschaften des ausgewählten Zeigt CPU-/Motherboard-Temperatur, Modus an. Klicken Sie zum Wechseln der EZ CPU-Spannungsausgabe, CPU-/ System-Einstellungsmodi auf <Enter> Gehäuselüftergeschwindigkeit und SATA Informationen Suche erfolgt über den Namen des BIOS-Elements; geben Sie Schaltet die RGB LED- Anzeigesprache des BIOS- den Elementnamen ein, um die... -
Seite 23: Erweiterter Modus
Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control Aura Ein/Aus Menüleiste MyFavorite Suchen Bildlaufleiste Sprache Zuletzt geänderte Allgemeine Hilfe Hot Keys Einstellungen Untermenüpunkt Durchsucht häufig Konfigurationsfelder Geht zurück zu EZ gestellte Fragen Mode Menüelemente Popup-Fenster Zeigt Hardware- Überwachungsdaten an ASUS TUF B450M-PRO GAMING... -
Seite 24: Exit-Menü
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Änderungen speichern & zurücksetzen Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden. Bei Wahl dieser Option oder Drücken der Taste <F10> erscheint ein Bestätigungsfenster. Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden. Änderungen verwerfen & Beenden Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. -
Seite 25: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen... -
Seite 26: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 27: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 28 El texto completo de la Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto declaración de la UE de conformidad está disponible en: www.asus. zařízení splňuje základní požadavky a další příslušná ustanovení com/support souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici Svenska ASUSTeK Computer Inc.
-
Seite 29: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv...
