Maintronic DRD600 REG Installationsanleitung

DRD600 REG
DALI Retrofit Universal Dimmer
Installationsanleitung
Gültig ab folgende Versionen (H=Hardware F=Firmware):
Produkt: 10.231 - DRD600 REG H2
Dokument: 10231_IN_de_DRD600REG_20200603
HINWEIS: Bitte beachten Sie auch die Mitgeltenden Unterla-
gen für dieses Produkt unter www.maintronic.de.
Mitgeltende Unterlagen:
Handbuch Datenblatt
DE
1. Funktionen / Eigenschaften
F3.1.0

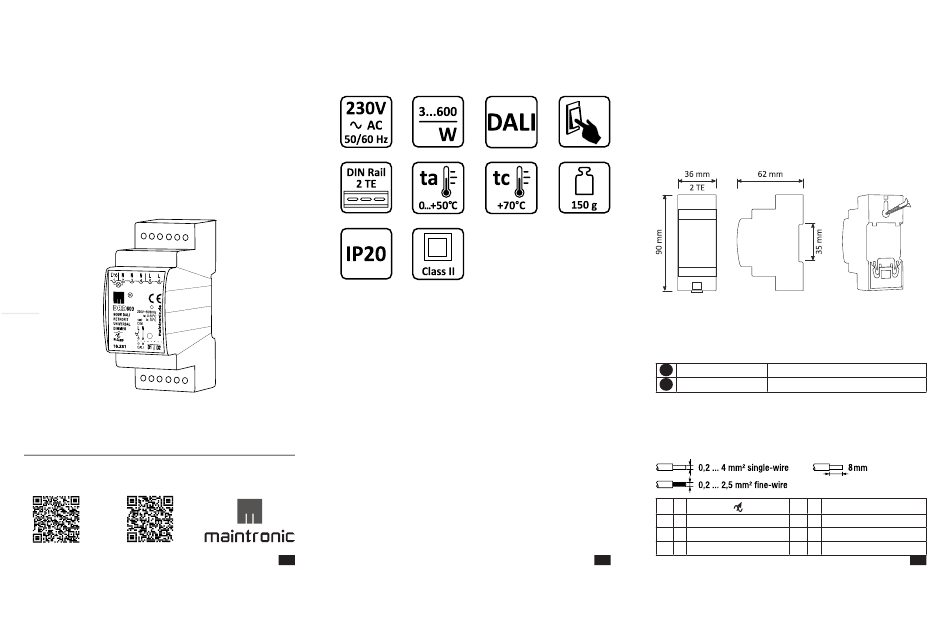

Abb. 1 - Icons Funktionen | Fig. 1 - Icons functions
2. Bestimmungsgemäße Verwendung
Ein-Kanal Phasendimmer zur Helligkeitsregelung von R,L,C
einschließlich LED Retrofit Lasten.
• Nur für den Innenbereich zugelassen
• Montage auf Hutschiene im Schaltschrank (DRD600 REG)
• Es ist kein Abstand zwischen den Modulen notwendig.
1
3. DRD600 REG
3.1 Einbau
Reiheneinbaugerät nach DIN 43 880 für die Montage auf einer
Hutschiene in einem Schaltschrank (2TE = 35mm).
Es ist kein Abstand zwischen den Modulen notwendig.
1
2
Abb. 2 - DRD600 Abmessungen
3.2 Bedienelemente und Anzeigen
1 Gerätetaster Manuelles Dimmen; Programmierung
2
Status LED Anzeige Zustand des Gerätes
4. Anschlüsse
4.1 Anschlußklemmen
L' 1 Lastausgang
N 2 Neutralleiter
N 3 Neutralleiter
DA 7 DALI Daten (alt. tastDIM *)
2
N 4 Neutralleiter
N 5 Neutralleiter
L 6 Spannung 230V AC
DA 8 DALI Daten (alt. tastDIM *)
3
