- Seite 1 DALI-Retrofit-Dimmer Handbuch Gültig ab folgenden Versionen: (H=Hardware F=Firmware) DRD600 REG 10.231 - F3.1.0 DRD300 up 10.195 - F3.1.0 DRD150 up 10.196 - F3.1.0 DALI_Retrofit_Dimmer_Handbuch_DE Dokument Datum: 24.06.2020...
-
Seite 2: Inhaltsverzeichnis
2.5 Haftungsausschluss 2.6 Rücksendung 3. Geräteeigenschaften 3.1 Bestimmungsgemäße Verwendung 3.2 Funktionen / Eigenschaften 4. Modelle 4.1 DRD600 REG (Hutschiene) 4.2 DRD150 up / DRD300 up (Unterputz) 5. Inbetriebnahme 5.1 Einmessvorgang (AdaptivDIM) 5.2 Leistungsangabe der Retrofit Dimmer 6. Betrieb mit Taster 6.1 Gerätetaster... -
Seite 3: Sicherheitshinweise
Gerät in Anwendung ge- Reinigen Sie das Gerät nur mit einem weichen, tro- bracht werden müssen. Für alle Artikel liegen Kon- ckenen Tuch. formitätserklärungen vor. Die CE-Kennzeichnung ist auf den Geräten aufge- bracht und in den mitgeltenden Dokumenten aus- gewiesen. www.maintronic.de... -
Seite 4: Einleitung
Produkt Weiterent- brachte Vertrauen. wicklung abweichen und dürfen von maintronic Wir, das Team von maintronic, wünschen Ihnen jederzeit ohne Ankündigung geändert werden. viel Spaß mit diesem Produkt. maintronic übernimmt keinerlei Haftung oder Ge- währleistung die dieses Handbuch oder die be-... -
Seite 5: Geräteeigenschaften
• verschiedene Bauarten: Hutschiene REG; Unterputz UP • Ansteuerung über DALI oder tastDIM • Lastarten: LED Retrofit, NV Halogenlampen mit gewickelten oder elektronischen Transfor- matoren und Glühlampen • Adaptive Dimming • Manueller Min-Level • Lastzahlanzeige • Nulllastdimmen • Soft-Off • Fadetime www.maintronic.de... -
Seite 6: Modelle

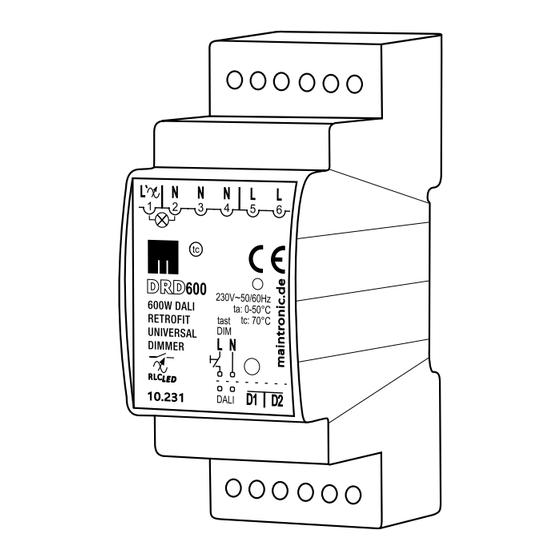

4. Modelle 4.1 DRD600 REG (Hutschiene) Gerät Art.Nr. Leistung Bauform DRD600 REG 10.231 600W Hutschienengehäuse DIN Rail (REG) Reiheneinbaugerät nach DIN 43 880 für die Mon- tage auf einer Hutschiene in einem Schaltschrank (2TE = 36mm), oder in einer Abzweigdose oder Kleinverteiler (isolierte Umhausung). -
Seite 7: Anschlussdiagramm
4.1.3. Anschlussdiagramm Abb. 2 - Anschlussdiagramm mit DALI - DRD600 REG Abb. 3 - Anschlussdiagramm mit tastDIM - DRD600 REG www.maintronic.de... -
Seite 8: Drd150 Up / Drd300 Up (Unterputz)
Bedienelemente und Anzeigen Gerätetaster Inbetriebnahme; Programmierung Status LED Anzeige Zustand des Gerätes 4.2.2. Anschlussklemmen Anschlüsse oben (-X1) L‘ Lastausgang Neutralleiter Neutralleiter Spannung 230V AC Neutralleiter Spannung 230V AC Anschlüsse unten (-X2) DALI Daten (alternativ tastDIM**) DALI Daten (alternativ tastDIM**) www.maintronic.de... - Seite 9 4.2.3. Anschlussdiagramm Abb.5 - Anschlussdiagramm mit DALI - DRD150/300 up Abb. 6 - Anschlussdiagramm mit tastDIM - DRD150/300 up www.maintronic.de...
-
Seite 10: Inbetriebnahme
Einbau berücksichtigen. eingemessen werden, für ein neues Einmessen - siehe 7. 5.2 Leistungsangabe der Retrofit Dimmer Errechnete Leistung Lastart Schnittverfahren Leistung in Prozent DRD600 REG DRD300 up DRD150 up Ohmisch ca. 100% der Nennleistung 600 VA 300 VA 150 VA Phasenabschnitt ca. -
Seite 11: Betrieb Mit Taster
„abgesenkt“, landet man wieder bei der Ausgangshellig- keit. So kann man schnell von einem niedrigen Level auf volle Hellig- keit und zurück schalten. Last Memory Level - Die zuletzt eingestellte Helligkeit wird ge- speichert und wird beim Ein- schalten wieder abgerufen. www.maintronic.de... -
Seite 12: Min-Level Einstellen Über Tasteingang
6.4 Min-Level einstellen über Tasteingang Wenn die Last flackert oder zu hell bleibt, kann (Alternativ kann der Min-Level auch über DALI konfiguriert werden). der Min-Level (der kleinste Dimmwert) über einen am Tasteingang angeschlossenen Taster angepasst werden. Führen Sie die Konfiguration mit folgenden Schritten durch: Handbuch DALI Retrofit Led Dimmer... -
Seite 13: Inbetriebnahme Und Diagnose
1x kurz; Pause; 1x lang für 0 --------- 3x kurz; Pause; und 5x kurz HINWEIS - Eine Lastzahl gibt es nur für Lastart LED Die integrierte Lastzahlanzeige ist eine Empfehlung und hilft beim bestimmen der Anzahl der maximalen Leuchtmittel. www.maintronic.de... -
Seite 14: Last Neu Einmessen Mit Gerätetaster
7. Last neu einmessen mit Gerätetaster In manchen Situationen kann es notwendig sein Zum aktivieren innerhalb dieser 2 Sek. die Taste den Dimmer neu einzumessen um z.B. bei Ände- loslassen, es folgt ein Blinkmuster und der Param- rung der Last oder den Dimmer auf eine andere eter wird ausgeführt. -
Seite 15: Betrieb Mit Dali
DALI-Signal nicht SELV (Sicher- wieder abfällt, wird der Dimmer wieder auf den heitskleinspannung), gelten Instal- zuvor eingestellten DALI Level gesetzt. ltallationsvorschriften für Netzspannung. Die maximale Leitungslänge der DALI-Steuerlei- tung darf 300m (bei 1,5mm² Leitungsquerschnitt) oder 2V Spannungsabfall nicht überschreiten. www.maintronic.de... -
Seite 16: Hinweise Zum Betrieb
Gerät Spannungslos setzen und Fehler beseitigen. dingt und kein Mangel des Gerätes. 9. Auszug aus den Technischen Daten Spannungsversorgung Anschlussleistung siehe: Leistungsangabe der Retrofit Dimmer DRD600 REG DRD300 up DRD150 up Leistungsaufnahme Standby - 0,75W; Operation at full load - 1,8W DALI IEC 62386 - Device Type 4 Stromaufnahme aus DALI - <... -
Seite 17: Led Anzeige
OFF = Aus Geräte-LED ON = volle Helligkeit Geräte-LED LED - gedimmt Geräte-LED OFF = Aus Lastart mit Phasenanschnitt Lastart mit Phasenabschnitt Gerätetaster Externer Tasteingang (tastDIM) Zeit für einen Tastendruck in diesem Fall, taste länger als 2 Sek. drücken www.maintronic.de... - Seite 18 Carl-Zeiss-Str. 10-14 Tel. +49(0)9721-7766 0 www.maintronic.de 97424 Schweinfurt / Germany Fax. +49(0)9721-7766 18 info@maintronic.de...
