Kurzanleitung

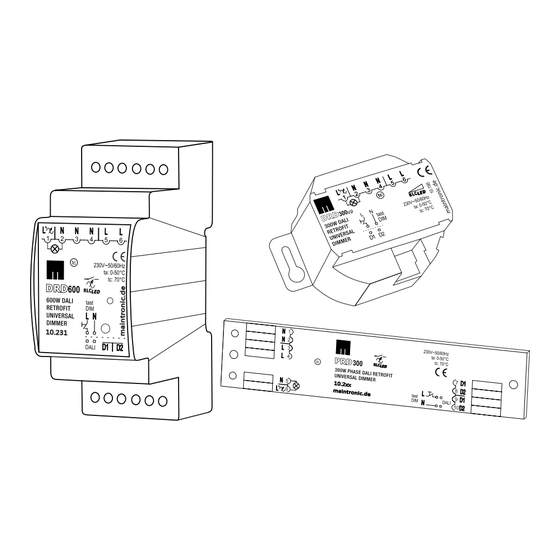

DALI-Retrofit-Dimmer Familie
Gültig ab folgende Versionen:
(H=Hardware F=Firmware)
10.231 - DRD600 REG
H2
F3.1.0
10.195 - DRD300 up
H1b F3.1.0
10.196 - DRD150 up
H2
F3.1.0
10.190 - PRD300
H1
F3.1.0
DALI_Retrofit_Dimmer_QG_DE
Dokument Datum: 07.02.2018
Funktionen / Eigenschaften
• DALI Retrofit-Universal-Dimmer
• verschiedene Bauarten:
Hutschiene REG; Unterputz UP und Open-Frame Platine OF
• Ansteuerung über DALI (siehe 4) oder tastDIM (siehe 3)
• Adaptive Dimming (siehe 3.3)
• LED Retrofit, NV Halogenlampen mit gewickelten oder elek-
tronischen Transformatoren und Glühlampen
1. Sicherheitshinweise
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedie-
nungsanleitung sorgfältig durch und bewahren Sie diese für
den späteren Gebrauch auf.
• Die Anleitung ist ein Bestandteil des Produktes und muss
dem Endkunden ausgehändigt werden.
• Ein nichtbeachten dieser Anleitung können Schäden am
Gerät, ein Brand oder weitere Gefahren entstehen.
• Montage elektrischer Geräte dürfen ausschließlich durch
eine Elektrofachkraft unter Einhaltung der länderspezifi-
schen Normen, Richtlinien und Vorschriften erfolgen.
• Gefahr durch elektrischen Schlag. Das Gerät nicht ohne
Abdeckung betreiben. Auch in ausgeschaltetem Zustand
kann Spannung an den Ausgängen anliegen. Bei Arbeiten
an dem Gerät oder angeschlossenen Verbrauchern schalten
Sie immer die Vorgeschaltete Sicherung spannungsfrei.
• Installieren Sie das Gerät nur an Orten, an denen es weder
Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
• Stellen Sie sicher dass die vorhandene Netzspannung mit
der angegebenen Betriebsspannung übereinstimmt, bevor
Sie das Gerät in Betrieb nehmen.
• Bei nicht bestimmungsmäßiger Verwendung oder Nicht-
beachtung der Sicherheitshinweise und Anweisungen in
dieser Bedienungsanleitung übernehmen wir keinerlei
Haftung für Personen- und Sachschäden.
Das Gerät darf nur verwendet werden
• als Dimmer zum Schalten und Dimmen von Leuchten
• fest in trockener und sauberer Umgebung
• nur für den Innenbereich zugelassen
• dass ein Zugriff nur mit Werkzeug möglich ist
• nur an 1 Phase betreiben mit 230 V AC
• mit einer Vorsicherung von max. 16A
• Montage siehe Variante (REG, UP oder Open-Frame)
1
2. Anschließen
2.1 DRD600 REG und DRD300 up anschließen
Hutschienengehäuse DIN Rail (REG)
DRD600 REG
10.231
600W
Schraubklemme für 0,2 ... 2,5 mm² feindräh-
tig oder 0,2 ... 4 mm² eindrahtig
DRD300 up
10.195
300W
Unterputz-
gehäuse (UP)
DRD150 up
10.196
150W
1 = Lastausgang (gedimmte Phase L´)
N 2 = Neutralleiter
N 3 = Neutralleiter
N 4 = Neutralleiter
L 5 = Spannung 230V AC
L 6 = Spannung 230V AC
D1
= DALI Daten (alternativ tastDIM**)
D2
= DALI Daten (alternativ tastDIM**)
Lastart
siehe 3.5
siehe 3.2
2
Steckklemme für 0,2 ...
1,5 mm² feindrähtig oder
eindrahtig
3

Werbung

loading

Inhaltszusammenfassung für Maintronic DRD600 REG

  • Seite 1 Kurzanleitung 2. Anschließen 1. Sicherheitshinweise DALI-Retrofit-Dimmer Familie 2.1 DRD600 REG und DRD300 up anschließen Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedie- nungsanleitung sorgfältig durch und bewahren Sie diese für Hutschienengehäuse DIN Rail (REG) DRD600 REG 10.231 600W Schraubklemme für 0,2 … 2,5 mm² feindräh- den späteren Gebrauch auf. tig oder 0,2 … 4 mm² eindrahtig • Die Anleitung ist ein Bestandteil des Produktes und muss DRD300 up 10.195 300W Steckklemme für 0,2 … Unterputz- dem Endkunden ausgehändigt werden. 1,5 mm² feindrähtig oder gehäuse (UP) DRD150 up 10.196...
  • Seite 2 2. Anschließen 3. Inbetriebnahme 3. Inbetriebnahme Funktionsweise tastDIM: • Bedienung über DALI-Protokoll (Siehe 4.0) 2.1 PRD300 Anschließen • 230V Taster am DALI Eingang (tastDIM Siehe 3.3) Mehrere Taste parallel möglich, mehrere tastDIM-fähige Gerä- Open-Frame Platine (OF) PRD300 10.190 300W te können parallel betrieben werden. Steckklemme für 0,6 … 1,5 mm² eindrahtig starr 3.1 Bedienung mit Gerätetaster Eine Bedienung über den Gerätetaster ist N 1 = Neutralleiter N 2 = Neutralleiter immer möglich und hat eine höhere Priorität L 3 = Spannung 230V AC als ein DALI-Telegramm.
  • Seite 3: Zurücksetzen Auf Werkseinstellung

    3. Inbetriebnahme 4. Programmierung 4. Programmierung 3.4 Min-Level einstellen über tastDIM Eingang 4.1 Parameter Dimmodus / Korridor / RESET Programmierung Parameter Messung Automatik - die Lastart wird automatisch ermittelt Wenn die Last flackert oder zu hell bleibt kann es Sinnvoll sein Die Programmierung muss innerhalb der ersten 60min Dimm Parameter werden automatisch festgelegt um ein Bestmögliches den Min-level einzustellen, über einen am tastDIM** ange- nach Power-On erfolgen. Dimmergebnis zu erzielen schlossenen 230V Taster. Führen Sie die Programmierung mit Messung Tungsten - lineare Kennlinie, Ohmische Last...
  • Seite 4 4. Programmierung 4. Programmierung 5. Inbetriebnahme DALI 4.2 Lastart und Lastzahl über die LED anzeigen Lastart anzeigen (aktuell verwendeter Dimmodus) Über die Gerätesuche wird dem Modul eine DALI Kurzadresse zugewiesen. Beachten Sie dazu bitte für die Bedienungsanlei- Mit dem Gehäusetaster kann der aktuelle Dimmodus (Lastart) tung Ihres DALI-Controllers oder Gateways. angezeigt werden. Gehäusetaster Lastarten Anzeige Blinkmuster Status-LED 100% 2x kurz drücken Ohmische Last (Phasenabschnitt) 5.1 DALI-Kommandos Induktive Last Halogen (Phasenanschnitt) LED / CFL Last (Phasenabschnitt) 0-0-0 DALI Parameter Wertebereich Werkseinstellung Für die Lastart wird eine ein-...
  • Seite 5: Einbau

    Es ist kein Abstand zwischen den Modulen notwendig. (*) Erweiterte programmierbare Funktionen: Wichtig! - Lastart, Dimmverhalten - Ausgangskalibrierung Die Anschlussleistung wird je nach Art des Einbaus reduziert: - Ausgangskennlinie - Einschaltverzögerung ... • Einbau in Hohl- oder Holzwänden um 15% sowie SmartGX Funktionen werden mit der maintronic Software • 10% je 5°C überschreiten der Umgebungstemperatur von 25°C „DALI Device Manager“ eingestellt. Informationen finden Sie in dem Dokumt „Gebäudeautomation Anwenderhandbuch“. 5.5 Bypass-Schalter-Funktion Umden Dimmer im laufenden DALI Betrieb kurzfristig auf 100% 6.2 Einbau DRD300 up / DRD150 up zu setzen kann z.B. ein Bewegungsmelder der zwischen L‘ und L geschalten ist erfolgen. Sobald der Bewegungsmelder Unterputzgehäuse für den Einbau in Schalterdosen oder Ab- zweigkästen. Befestigung mit zwei Schraubösen.
  • Seite 6 8. Anhang 8. Anhang 8.2 Auszug aus den Technischen Daten 8.2 Auszug aus den Technischen Daten 8.1 LED-Anzeige der Betriebszustände 8.2 Auszug aus den Technischen Daten Betriebszustände werden über die LED angezeigt. DRD600 REG DRD600 REG DRD300 up DRD300 up DRD150 up DRD150 up PRD300...
  • Seite 7 Bitte entsorgen Sie das Produkt nicht in Ihrem Hausmüll! 8.4 Rücksendung Ein Rücksendeformular finden Sie auf unserer Homepage un- ter Support. Das maintronic Rücksendeformular ist Schritt für Schritt und mit genauer Fehlerbeschreibung auszufüllen. Der Kaufbeleg ist hier beizulegen. Unser Produkt muss gut verpackt in einem Karton zurückgeschickt werden. 8.5 Kontaktaufnahme mit maintronic Unter www.maintronic.de finden Sie Downloads, Anleitun- gen, Onlinehilfen sowie Antworten zu häufig gestellten Fragen (FAQ) zu den Produkten. Setzen Sie sich mit uns in Verbindung wenn Probleme oder Fragen zu Ihrem Gerät auftauchen. © 2018 - maintronic® GmbH behält sich das Recht vor, tech- nische Änderungen und Produktverbesserungen jederzeit ohne vorherige Ankündigung vorzunehmen. Irrtum und Druckfehler vorbehalten. MTC maintronic GmbH Tel: +49 (0)9721-7766-0 Carl-Zeiss-Str. 10-14 www.maintronic.de...
