Allgemeine Hinweise zur Montage
Die Montage der FWS mini ist nur von einem Fachhandwerker vorzunehmen.
Die jeweils länderspezifi schen Normen und Richtlinien beachten (in Deutschland DIN und VDE Vorschriften).
Unsachgemäße Montage der FWS mini schließt alle Gewährleistungsansprüche aus.
Alle Verschraubungen nachziehen.

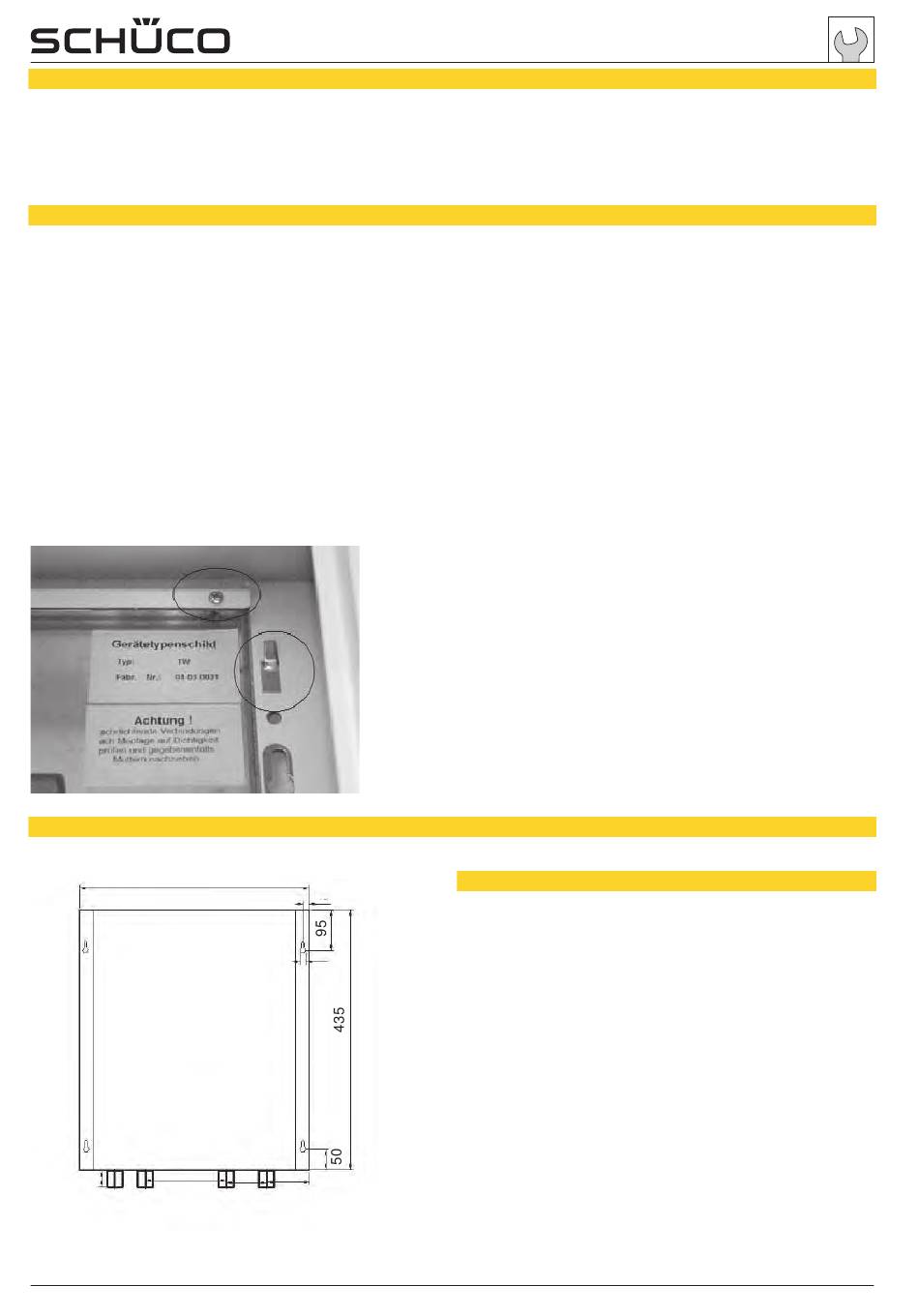

Wandmontage
Die Wohnungstation wird wandhängend (Wärmetauscher
immer senkrecht) montiert. Hierzu wird die Station mit den im
Grundblech vorhandenen seitlichen Befestigungslanglöchern
aufgehängt.
Öffnen Sie den Karton.
Drücken Sie den oberen Schnappverschluss der
Verkleidungs tür leicht herunter und nehmen die Verkleidungs-
tür ab.
Um Beschädigungen des Verkleidungs rahmens während der
Montage zu vermeiden, sollten die 2 Kreuzschlitzschrauben
oben gelöst und der Verkleidungsrahmen von der
Grundplatte abgenommen werden.
Montage der Grundplatte
333
Bautiefe: 110 mm
Dadurch problemloser
Einbau für Unterputz
17
100
6
10
10
58
66,5
Zeichnen Sie den Abstand der Befestigungslöcher an der
Wand in der gewünschten Montagehöhe an
Bohren Sie die Montagelöcher und führen die Dübel ein.
Drehen Sie den Befestigungsschrauben (6mm) ein.
Entnehmen Sie die FWS mini dem Karton und hängen diese
in die Befestigungsschrauben ein
Richten Sie die FWS mini aus und ziehen die Befestigungs-
schrauben fest.
Hängen Sie den Verkleidungsrahmen in die Führungslaschen
ein und befestigen ihn mit den 2 Kreuzschlitz schrauben
oben.
Hängen Sie die Tür mit dem abgewinkelten Blech unten in
den Rahmen ein.
Klappen Sie die Tür nach oben und lassen den
Schnappverschluss einrasten.
Maße mit Aufputzgehäuse
Abmessung in mm:
H:600 x B:350 x T:140
256 866 de
V01–05.2008
