BESCHREIBUNG

4

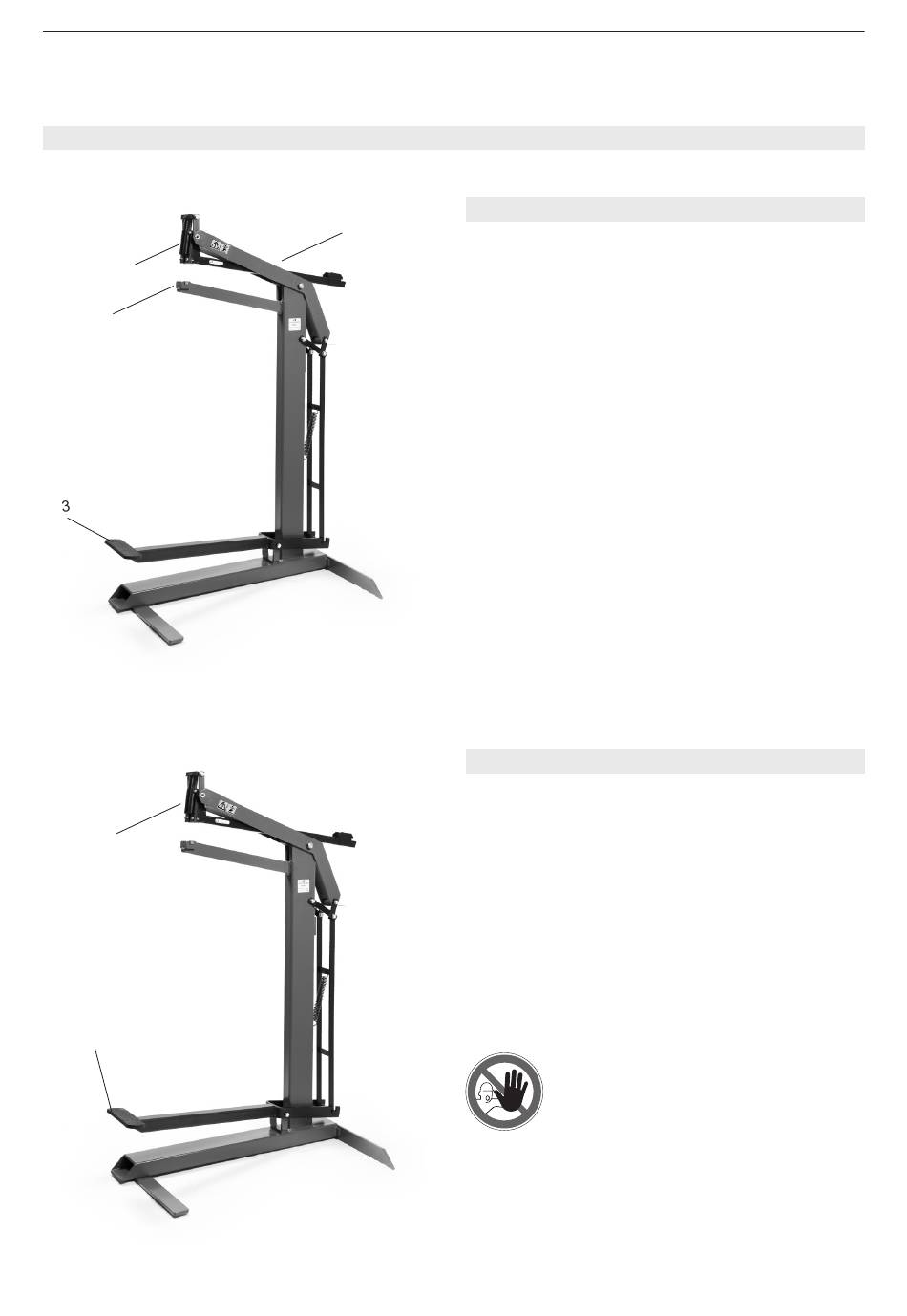

1 Heftkopf
2 Rillplatte
3 Fusspedal
4 Schieber
1. Der Heftkopf (Fig. 2/1) wird durch das Fusspedal
(2/2) aktiviert.
2. Durch die Betätigung des Fusspedals, drückt der
den Heftkopf (Fig. 2/3) gegen den manuell positio-
nierten Wellkarton.
3. Der Heftkopf drückt automatisch eine Heftklam-
mer durch den Karton und danach die Klammer
gegen die Rillplatte.
4. Wird das Fusspedal deaktiviert, fährt der Heftkopf
nach oben. Die Bodenheftmaschine ist bereit für
die nächste Heftung.
Josef Kihlberg F561

4.1 AUFBAU

4.2 FUNKTIONSPRINZIP

Vor dem Heften sicherstellen, dass
sich keine Körperteile unter dem Heft-
kopf befinden.
