Josef Kihlberg F561
7.6 BYTE AV HÄFTHUVUD
1. Tag bort eventuella klammmer från klammerbanan
och för frammataren till sitt främre läge.
2. Demontera de två skruvarna vid främre länkarna.
(Fig. 12/1).
3. Demontera de två skruvarna som håller häfthuvu-
det. (Fig. 12/2).
4. Byt ut häfthuvudet och montera i omvänd ordning.
5. Justera häfthuvudet så att klammern bockas sym-
metriskt. (se 7.5).
7.7 BYTE FRAMMATARFJÄDER ELLER
FRAMMATARE
1. Demontera häfthuvudet enligt 7.6.
2. Demontera spännstift med ett dorn.
3. Tag bort o-ringen som låser niten.
4. Demontera frammataren, fjäderdistanser med
fjädern.
5. Byt defekt frammatare eller fjäder.
6. Montera i omvänd ordning.
7. Justera häfthuvudet så att klammern bockas sym-
metriskt. (se 7.5).
7.8 BYTE AV DRIVARE / RETURFJÄDRAR
1. Demontera häfthuvudet enligt 7.6.
2. Tag bort eventuella klammmer från klammerbanan
och för frammataren till sitt främre läge.
3. Demontera de fyra skruvarna (Fig 13/1) och de-
montera de drivande delarna från klammerbanan.
4. Tag bort skruv (Fig 13/2) som håller de drivande
delarna på plats.
5. Demontera fjäderstyrningen.
6. För in en stor skruvmejsel försiktigt i drivarkanalen
och vrid så att spännstiften släpper från kulissen.
7. Demontera distansen.
8. Byt drivaren O.B.S montera den så att fasen på
drivaren är vänd bakåt mot klammermagasinet.
9. Montera i omvänd ordning.
10. Montera häfthuvudet och justera detta så att klam-
mern bockas symmetriskt. (se 7.5).
24

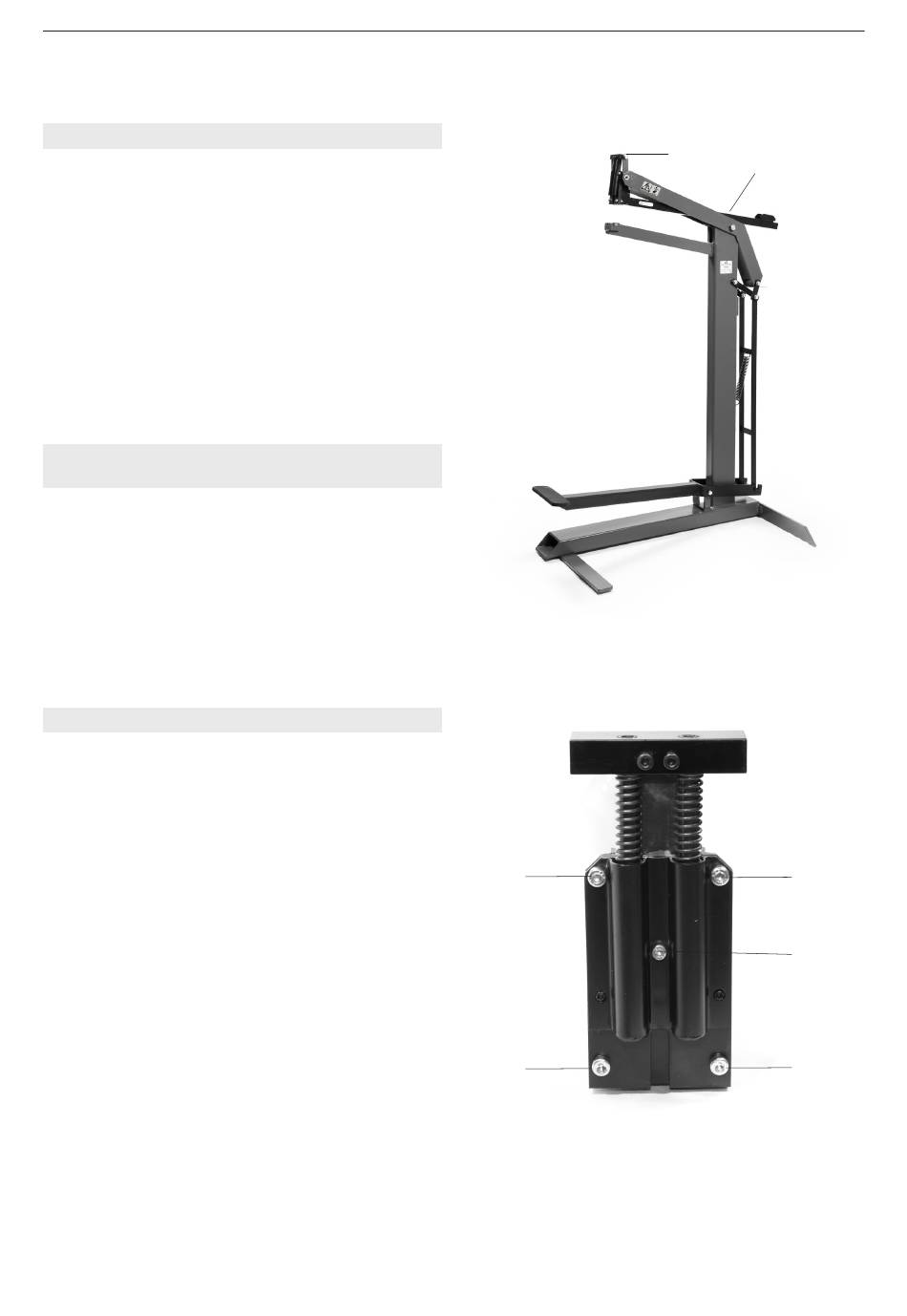

Fig. 12
1
1
Fig. 13
1
2
1
2
1
