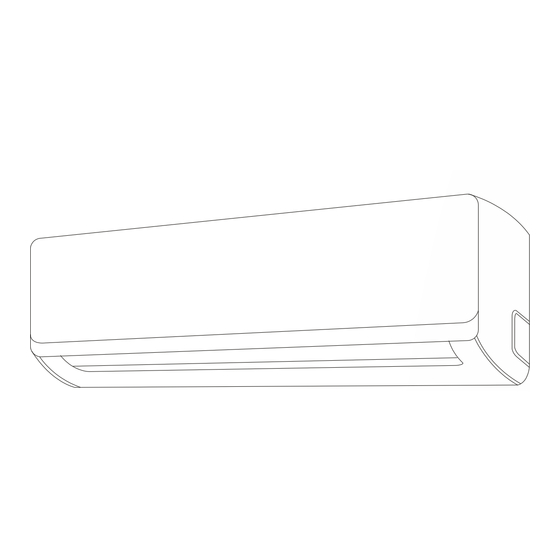

Wandsplit Klimageräte Mono/ und Multisplit
Serie KOFOR
Installationshandbuch
WARNUNG: Brandgefahr
Dieses Klimagerät enthält
brennbares Kältemittel R32
HINWEIS:
Diese Bedienungsanleitung enthält wichtige
Hinweise für den sicheren und komfortablen
Betrieb Ihres Klimagerätes. – Bitte lesen Sie
vor Installation des Klimagerätes diese Anleitung
sorgfältig durch.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KOREL KOFOR Serie
Inhaltszusammenfassung für KOREL KOFOR Serie
- Seite 1 Wandsplit Klimageräte Mono/ und Multisplit Serie KOFOR Installationshandbuch WARNUNG: Brandgefahr Dieses Klimagerät enthält brennbares Kältemittel R32 HINWEIS: Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und komfortablen Betrieb Ihres Klimagerätes. – Bitte lesen Sie vor Installation des Klimagerätes diese Anleitung sorgfältig durch.
-
Seite 2: Vorbemerkungen
Brand- und Explosionsgefahr. Hinweise zum Umgang mit brennbaren Kältemitteln sind in diesem Installationshandbuch enthalten. Vorbemerkungen Wir gratulieren zum Erwerb eines Midea/Korel/Coolstar Klimagerätes. Es freut uns, dass Ihre Wahl auf dieses Gerät gefallen ist. Sie haben ein Klimagerät erworben das nach dem neuesten Stand der Technik entworfen und gefertigt wurde. -
Seite 3: Inhaltsverzeichnis
Installationsanleitung KOFOR DC Inverter Inhaltsverzeichnis Beschreibung der Geräteteile 1.1. Außeneinheiten 1.2. Inneneinheiten 1.3. Einsatzgrenzen Montage von Innen und Außengerät 2.1. Abmessungen 2.1.1. Inneneinheiten 2.1.2. Außeneinheiten 2.2. Anschlussdimensionen, Maximale Leitungslängen 2.3. Wahl des optimalen Standortes Anschluss der Kältemittelleitungen Dichtheitskontrolle, Evakuieren, Füllen 4.1. -
Seite 4: Beschreibung Der Geräteteile
Installationsanleitung Korel KOFOR DC Inverter 1. Beschreibung der Geräteteile 1.1. Außeneinheiten Luftauslassgrill Luftansaugung Kältemittelleitungen Kondensatleitung(en) 1.2. Inneneinheiten 1.3. Einsatzgrenzen, Leitungslängen, Füllmenge, Nachfüllung KOFOR Serie KOFOR 09 KOFOR 12 KOFOR 18 KOFOR 24 Bezeichnung Innengerät KOR32-09HFN8-I KOR32-12HFN8-I KOR32-18HFN8-I KOR32-24HFN8-I Bezeichnung Außengerät... -
Seite 5: Montage Von Innen Und Außengerät
Installationsanleitung KOFOR DC Inverter 2. Montage von Innen- und Außengerät 2.1. Abmessungen 2.1.1. Inneneinheiten Abmessungen (mm) Modell KOFOR 09 KOFOR 12 KOFOR 18 KOFOR 24 1040... -
Seite 6: Ausseneinheiten Monosplitklimageräte
Installationsanleitung Korel KOFOR DC Inverter 2.1.2. Ausseneinheiten Monosplitklimageräte... -
Seite 7: Anschlussdimensionen, Maximale Leitungslängen
Installationsanleitung KOFOR DC Inverter KOFOR 24 2.2. Anschlussdimensionen, Maximale Leitungslängen und Höhenunterschiede Anschlüsse Maximale Maximaler Standard Nachfüllung Inch Leitungs- Höhen- Leitungs- über Modell Länge Unterschied länge Standard. Saugseite Flüssigkeits- seite “ “ KOFOR 09 9,52 mm 6,35 mm “ “ KOFOR 12 9,52 mm 6,35 mm... -
Seite 8: Wahl Des Optimalen Standortes
Installationsanleitung Korel KOFOR DC Inverter 2.3. Wahl des optimalen Standortes Innengerät Wählen Sie den Standort der Inneneinheit wie folgt: • Keine Dampf- oder Wärmequellen in Gerätenähe. • Einen Standort wählen, an dem sich keine Hindernisse vor dem Gerät befinden. •... -
Seite 9: Aussengerät
Installationsanleitung KOFOR DC Inverter Aussengerät Wählen Sie den Standort der Ausseneinheit wie folgt: • Wenn ein Schutzgehäuse, eine Verkleidung oder ein Dach zum Schutz gegen direkte Sonneneinstrahlung oder Regen montiert wird, darf der Luftvolumenstrom der Ausseneinheit nicht behindert werden. • Die durch Pfeile angegebenen Abstände an Front, Seite und Rückseite sollten eingehalten werden. -
Seite 10: Anschluss Der Kältemittelleitungen
Installationsanleitung Korel KOFOR DC Inverter 3. Anschluss der Kältemittelleitungen Die folgenden Schritte dürfen nur von einem zertifizierten Installationsbetrieb durchgeführt werden. Eine fehlerhafte, nicht fachgerechte Installation kann ganz leicht zu schwerwiegender Beschädigung des Gerätes führen (Totalschaden). Ein Eingriff in das Kältemittel-führende System des Klimagerätes darf nach geltender Rechtslage auch nur von einem zertifizierten Fachbetrieb... -
Seite 11: Druckprobe
Installationsanleitung KOFOR DC Inverter Anzugsdrehmomente Anschlüsse Maximales Inch Anzugs- Drehmoment Inch “ 6,35 mm “ 9,52 mm “ 12,7 mm “ 15,9 mm “ 19 mm Es wird die Verwendung eines Drehmoment-Schlüssels empfohlen. 4. Dichtheitskontrolle und Druckprobe Dichtheitsprobe Führen Sie eine Dichtheitsprobe mit Stickstoff mit einem Druck von maximal 38 bar durch. Prüfen Sie Bördelverbindungen mit einem Lecksuchspray. -
Seite 12: Elektrische Verdrahtung
Installationsanleitung Korel KOFOR DC Inverter 5. Elektrische Verdrahtung Allgemeines Der elektrische Anschluss und die Verdrahtung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Nationale Vorschriften und Sicherheitsbestimmungen sind einzuhalten. Es sind ausschließlich Kupferkabel der aus untenstehender Tabelle hervorgehenden Spezifikation zulässig. Hinsichtlich der Leitungsquerschnitte und Kabelspezifikationen ist den untenstehenden Empfehlungen unbedingt Folge zu leisten. - Seite 13 Installationsanleitung KOFOR DC Inverter Hinweise zur Verkabelung Beachten Sie bei der Verkabelung der Klemmen bitte nachfolgende Hinweise: Verkabelung von geraden Klemmen: Lösen Sie die Schraube, und führen Sie das Ende des Kabels von unten gemäß untenstehender Skizze in den Klemmenblock ein. Ziehen Sie die Schraube wieder fest. Prüfen Sie den festen Sitz des Kabels. Richtige Verkabelung von geraden Klemmen Schließen Sie Kabel Schließen Sie keine Kabel...
-
Seite 14: Anschlussschema
Installationsanleitung Korel KOFOR DC Inverter Anschlussschema Beachten Sie bei der Herstellung der Stromzufuhr und der Verbindungsleitung nachfolgendes Anschlussschema. 6. Herstellen der Kondensatleitung Beachten Sie bitte folgende Punkte bei der Herstellung der Kondensatleitung: • Die Kondensatleitung muss über ein durchgehendes Gefälle verfügen. Ein Ansteigen der Kondensatleitung, egal an welcher Stelle führt zu einer Siphonbildung und kann dazu führen, dass Wasser... -
Seite 15: Fehlercodes
Installationsanleitung KOFOR DC Inverter 8. Fehlercodes Symbolerklärung: x Mal =Blinkt x Mal, Pause, Blinkt erneut x Mal, usw. =Blinkt fortlaufend ohne Pause X= Leuchtet nicht O= Leuchtet (Kein Blinken) 8.1. Produktionsdatum vor 01/2021 Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display EEPROM Fehler Innengeräte Platine Defekt, zumeist in Folge... - Seite 16 Installationsanleitung Korel KOFOR DC Inverter Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display EEPROM Fehler Außengeräte Platine Defekt, zumeist in Folge Spannungslos machen, nach 5-mal Platine einer Überspannung. Z.B.: nach 2 Minuten neu starten Blitzschlag Ggfs. Platine tauschen Außengeräte Ventilatormotor blockiert Freigängigkeit des...
- Seite 17 Installationsanleitung KOFOR DC Inverter Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Innengeräte Ventilatormotor blockiert Freigängigkeit des Ventilatordrehzahl abnormal Verkabelung fehlerhaft oder Locker Ventilators prüfen Motor oder Platine Defekt Verkabelung des Motors prüfen 4-mal Spannungsausgang Platine messen. Spannung ok – Motor defekt.
- Seite 18 Installationsanleitung Korel KOFOR DC Inverter Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Stromaufnahmeschutz Verstopfung im Kältekreis, Systemdruck prüfen, ausgefallener Verfl. Lüfter, Verrohrung prüfen, 1-mal verdreckter Verflüssiger Wärmetauscher reinigen, Verdichterdefekt Ventilator prüfen, Verdichterwicklung prüfen Spannung zu hoch/zu niedrig Netzspannung instabil Netzspannung prüfen,...
