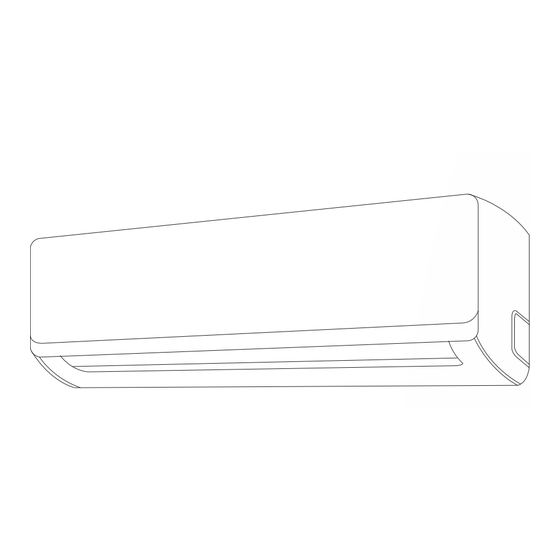

KOREL Free Match-Serie Installationshandbuch
Multisplit klimageräte
Inhaltsverzeichnis
Quicklinks
Multisplit Klimageräte Serie Free Match
Installationshandbuch
WARNUNG: Brandgefahr
Dieses Klimagerät enthält
brennbares Kältemittel R32
HINWEIS:
Diese Bedienungsanleitung enthält wichtige
Hinweise für den sicheren und komfortablen
Betrieb Ihres Klimagerätes. – Bitte lesen Sie
vor Installation des Klimagerätes diese Anleitung
sorgfältig durch.
Inhaltsverzeichnis
Verwandte Anleitungen für KOREL Free Match-Serie
Inhaltszusammenfassung für KOREL Free Match-Serie
- Seite 1 Multisplit Klimageräte Serie Free Match Installationshandbuch WARNUNG: Brandgefahr Dieses Klimagerät enthält brennbares Kältemittel R32 HINWEIS: Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und komfortablen Betrieb Ihres Klimagerätes. – Bitte lesen Sie vor Installation des Klimagerätes diese Anleitung sorgfältig durch.
-
Seite 2: Vorbemerkungen
Hinweise zum Umgang mit brennbaren Kältemitteln sind in diesem Installationshandbuch enthalten. Vorbemerkungen Wir gratulieren zum Erwerb eines Midea/Korel Klimagerätes. Es freut uns, dass Ihre Wahl auf dieses Gerät gefallen ist. Sie haben ein Klimagerät erworben das nach dem neuesten Stand der Technik entworfen und gefertigt wurde. -
Seite 3: Inhaltsverzeichnis
Technisches Handbuch Korel Free Match Multisplitsystem Inhaltsverzeichnis 1. Beschreibung der Geräteteile 1.1. Außeneinheiten 1.2. Inneneinheiten 1.3. Einsatzgrenzen 2. Montage von Innen und Außengerät 2.1. Abmessungen 2.1.1. Wandgeräte KOFOR 2.1.2. Wandgeräte OPTIMUS 2.1.3. Kassettengeräte 2.1.4. Außeneinheiten 2.2. Anschlussdimensionen, Maximale Leitungslängen 2.3. Erlaubte Kombinationen von Innen- und Aussengerät 2.4. -
Seite 4: Beschreibung Der Geräteteile
Technisches Handbuch Korel Free Match Multisplitsystem 1. Beschreibung der Geräteteile Empfangs- und Bertiebspaneel Luftansaugung Frontblende Ionisator (innen) Horizontale Luftleitlamellen 6 Luftauslaß Reinigungs-Luftfilter (innen) Luftfilter (innen) Vertikale Luftleitlamellen 1.3. Einsatzgrenzen Multisplit Serie Außenlufttemperatur Kühlen -15°C bis 46°C / Heizen -15°C bis 24°C... -
Seite 5: Montage Von Innen Und Außengerät
Technisches Handbuch Korel Free Match Multisplitsystem 2. Montage von Innen- und Außengerät 2.1. Abmessungen 2.1.1. Wandgeräte KOFOR Abmessungen (mm) Modell KOFOR 09 KOFOR 12 KOFOR 18 Montagekonsole und Position der Bohrungen: Abmessungen (mm) Modell KOFOR 09 KOFOR 12 KOFOR 18 Die Kältemittelleitungen treten (von vorne betrachtet) rechts aus dem Wärmetauscher aus und liegen von... -
Seite 6: Wandgeräte Optimus
Technisches Handbuch Korel Free Match Multisplitsystem 2.1.2. Wandgeräte Optimus Abmessungen (mm) Modell OPTIMUS 09 OPTIMUS 12 OPTIMUS 18 Montagekonsole und Position der Bohrungen: OPTIMUS 09 OPTIMUS 12... - Seite 7 Technisches Handbuch Korel Free Match Multisplitsystem OPTIMUS 18 OPTIMUS 24 Die Kältemittelleitungen treten (von vorne betrachtet) rechts aus dem Wärmetauscher aus und liegen von rechts nach links führend im Gerät. Aus der Mittelposition heraus lässt sich das Gerät auf der Konsole 20 mm nach rechts oder links verschieben.
-
Seite 8: Kassettengeräte
Technisches Handbuch Korel Free Match Multisplitsystem 2.1.3. Kassettengeräte... -
Seite 9: Außeneinheiten
Technisches Handbuch Korel Free Match Multisplitsystem 2.1.4. Ausseneinheiten Model Abmessungen mm K2O-18F K3O-21F K3O-27F K4O-28 1043 K4O-36F 1034 K5O-42F 1034... -
Seite 10: Anschlussdimensionen, Maximale Leitungslängen
Technisches Handbuch Korel Free Match Multisplitsystem 2.2. Anschlussdimensionen, Maximale Leitungslängen und Höhenunterschiede Multisplit Serie Anschlüsse Flüssigkeitsseite ¼“ – 6,35 mm Anschlüsse Saugseite 3/8“ – 9,52 mm (Adapter für ½“beigelegt) Kältemittel-Rohrlänge 40 m 60 m 80 m 80 m (eine Richtung alle Geräte) max. - Seite 11 Technisches Handbuch Korel Free Match Multisplitsystem K3O-27 F 1 IE. 2 IE 3 IE 12+18 7+7+7 7+12+18 9+12+12 7+9+9 18+18 7+7+9 9+9+9 9+12+18 9+12 7+9+12 7+7+12 9+9+12 12+12+12 7+12 9+18 7+9+18 7+7+18 9+9+18 7+18 12+12 7+12+12 K4O-28 F, K4O-36 F* (*= nur für K4O 36 F möcglich) 1 IE.
-
Seite 12: Wahl Des Optimalen Standortes
Technisches Handbuch Korel Free Match Multisplitsystem 2.4. Wahl des optimalen Standortes 2.4.1. Innengerät Wählen Sie den Standort der Inneneinheit wie folgt: Keine Dampf- oder Wärmequellen in Gerätenähe. • Einen Standort wählen, an dem sich keine Hindernisse vor dem Gerät befinden. -
Seite 13: Aussengerät
Technisches Handbuch Korel Free Match Multisplitsystem 2.4.2. Aussengerät Wählen Sie den Standort der Ausseneinheit wie folgt: • Wenn ein Schutzgehäuse, eine Verkleidung oder ein Dach zum Schutz gegen direkte Sonneneinstrahlung oder Regen montiert wird, darf der Luftvolumenstrom der Ausseneinheit nicht behindert werden. -
Seite 14: Schematische Darstellung Des Kältekreises
Technisches Handbuch Korel Free Match Multisplitsystem 3. Schematische Darstellung des Kältekreises INDOOR OUTDOOR EXV A CAPILLARY A LIQUID VALVE A CHECK VALVE EXV B CAPILLARY B LIQUID VALVE B Condenser temp. sensor CAPILLARY TUBE HEAT HEAT EXCHANGE T4 Ambient T1 Room... - Seite 15 Technisches Handbuch Korel Free Match Multisplitsystem INDOOR OUTDOOR EXV A CAPILLARY A LIQUID VALVE A EXV B CAPILLARY B LIQUID VALVE B CHECK VALVE EXV C CAPILLARY C LIQUID VALVE C Condenser temp. sensor EXV D CAPILLARY D CAPILLARY TUBE...
-
Seite 16: Anschluss Der Kältemittelleitungen
Technisches Handbuch Korel Free Match Multisplitsystem 4. Anschluss der Kältemittelleitungen Die folgenden Schritte dürfen nur von einem zertifizierten Installationsbetrieb durchgeführt werden. Eine fehlerhafte, nicht fachgerechte Installation kann ganz leicht zu schwerwiegender Beschädigung des Gerätes führen (Totalschaden). Ein Eingriff in das Kältemittel-führende System des Klimagerätes darf nach geltender Rechtslage auch nur von einem zertifizierten Fachbetrieb durchgeführt werden. -
Seite 17: Dichtheitskontrolle Und Druckprobe
Technisches Handbuch Korel Free Match Multisplitsystem Anzugsdrehmomente Anschlüsse Inch Maximales Anzugs- Drehmoment Inch “ 6,35 mm “ 9,52 mm “ 12,7 mm “ 15,9 mm “ 19 mm Es wird die Verwendung eines Drehmoment-Schlüssels empfohlen. 5. Dichtheitskontrolle und Druckprobe Dichtheitsprobe Führen Sie eine Dichtheitsprobe mit Stickstoff mit einem Druck von maximal 38 bar durch. -
Seite 18: Elektrische Verdrahtung
Technisches Handbuch Korel Free Match Multisplitsystem Multisplit Serie Vorgefüllt bis zu einer Leitungslänge von 15 m 22 m 30 m 37 m Nachfüllung g/m R32 GL-15 x 12g GL-22 x 12g GL-30 x 12g GL-37 x 12g GL= Gesamtlänge in einer Richtung 6. - Seite 19 Technisches Handbuch Korel Free Match Multisplitsystem...
- Seite 20 Technisches Handbuch Korel Free Match Multisplitsystem Der elektrische Anschluss und die Verdrahtung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Nationale Vorschriften und Sicherheitsbestimmungen sind einzuhalten. Es sind ausschließlich Kupferkabel der aus untenstehender Tabelle hervorgehenden Spezifikation zulässig. Hinsichtlich der Leitungsquerschnitte und Kabelspezifikationen ist den untenstehenden Empfehlungen unbedingt Folge zu leisten.
-
Seite 21: Anschlussschema
Technisches Handbuch Korel Free Match Multisplitsystem Anschlussschema Beachten Sie bei der Herstellung der Stromzufuhr und der Verbindungsleitung nachfolgendes Anschlussschema: K2O 18F Achten Sie darauf, dass Bezeichnung der Elektroanschlüsse und Kälteleitungsanschlüsse übereinstimmen. Z.B.: Inneneinheit A – Elektroanschluss A, Kälteleitungsanschluss A K3O 21F, K3O 27F Achten Sie darauf, dass Bezeichnung der Elektroanschlüsse und Kälteleitungsanschlüsse... -
Seite 22: Herstellen Der Kondensatleitung
Technisches Handbuch Korel Free Match Multisplitsystem K5O 42F Achten Sie darauf, dass Bezeichnung der Elektroanschlüsse und Kälteleitungsanschlüsse übereinstimmen. Z.B.: Inneneinheit A – Elektroanschluss A, Kälteleitungsanschluss A 7. Herstellen der Kondensatleitung Beachten Sie bitte folgende Punkte bei der Herstellung der Kondensatleitung: •... -
Seite 23: Elektronische Diagnoseanzeige
Technisches Handbuch Korel Free Match Multisplitsystem 9. Elektronische Diagnoseanzeige Die Ausseneinheiten verfügen über eine Digitalanzeige auf der Außengeräte-Platine. Auf dieser Anzeige wird folgendes angezeigt: • „--" Im Standby Betrieb • Die Verdichter-Frequenz bei laufendem Verdichter • Im Abtaubetrieb „dF“ oder abwechselnd „dF“ und die Verdichterfrequenz •... - Seite 24 Technisches Handbuch Korel Free Match Multisplitsystem Wenn T >70°C wird 70°C angezeigt Temp. Verdampferende IE C Anzeige „- -“ wenn keine IE vorhanden Temp. Verdampferende IE D Temp. Verdampferende IE E Raumtemperatur IE A Raumtemperatur IE B in °C Wenn T <0°C wird 0°C angezeigt...
-
Seite 25: Fehlerdiagnose
Technisches Handbuch Korel Free Match Multisplitsystem 10. Fehlerdiagnose 10.1. Störmeldungen der Ausseneinheit Fehlercodes werden am Digitaldisplay der Hauptplatine angezeigt Fehler Wahrscheinlichste Ursache Fehlerbehebung Display EEPROM Fehler Platine Defekt, zumeist in Folge Stromlos machen, 2 Minuten warten, tritt der Außengeräte Platine einer Überspannung. -
Seite 26: Störmeldungen Der Inneneinheiten
Technisches Handbuch Korel Free Match Multisplitsystem Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Druck messen. Wenn Druck normal Stromlos Niederdruck Kältemittelmangel (nur M4OB, M5OE) Sensor defekt machen, 2 Minuten warten, tritt der Fehler erneut auf: Niederdruckschalter auf Durchgang prüfen und ggfs. defekten Niederdruckschalter tauschen, Verkabelung prüfen,... - Seite 27 Technisches Handbuch Korel Free Match Multisplitsystem Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Nulldurchgangserkennung Innengeräteplatine defekt. Spannungslos machen, nach 2 3-mal abnormal Minuten neu starten. Ggfs. Platine tauschen Innengeräte Ventilatordrehzahl Ventilatormotor blockiert Freigängigkeit des Ventilators abnormal Verkabelung fehlerhaft prüfen oder locker.
-
Seite 28: Ausseneinheit
Technisches Handbuch Korel Free Match Multisplitsystem Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Verdichter-Fehler Verkabelung fehlerhaft, Siehe Ausseneinheit Außengeräte-Ventilator 5-mal fehlerhaft, Verdichter oder IPM defekt Machen Sie das Gerät nach jeder Fehlerprüfung für 2 Minuten spannungslos, und prüfen Sie ob der Fehler nach dem Wiedereinschalten erneut auftritt. - Seite 29 Technisches Handbuch Korel Free Match Multisplitsystem Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Heißgastemperatur- Verkabelungsfehler Verkabelung prüfen Fühler Ausseneinheit (TP) Sensor defekt Widerstand des Fühlers 5-mal fehlerhaft prüfen, ggfs. Temperaturfühler ersetzen Verkabelungsfehler Verkabelung prüfen Innengeräte- Raumtemperaturfühler Sensor defekt Widerstand des Fühlers ...
- Seite 30 Technisches Handbuch Korel Free Match Multisplitsystem Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display Spannung zu hoch/zu niedrig Netzspannung instabil Netzspannung prüfen, Systemdruck prüfen, IPM defekt Verrohrung prüfen, 2-mal Spannung zwischen P und N Kältekreis undicht oder verstopft auf Platine messen. – Muss ca.
-
Seite 31: Anhang
Technisches Handbuch Korel Free Match Multisplitsystem 11. Anhang 11.1. Charakteristika der Temperatursensoren Temperatursensoren T1,T2,T3,T4,T2B (Position siehe Kältekreis-Darstellung) °C ℃ ℃ ℃ K Ohm K Ohm K Ohm K Ohm 115.266 12.6431 2.35774 0.62973 108.146 12.0561 2.27249 0.61148 101.517 11.5000 2.19073 0.59386... -
Seite 32: Widerstandswerte Verdichter
Technisches Handbuch Korel Free Match Multisplitsystem Temperatursensor T5 (Position siehe Kältekreis-Darstellung) ℃ ℃ ℃ ℃ K Ohm K Ohm K Ohm K Ohm 542.7 68.66 13.59 3.702 511.9 65.62 13.11 3.595 62.73 12.65 3.492 455.9 59.98 12.21 3.392 430.5 57.37 11.79... -
Seite 33: Umrechnung Hexadezimal Auf Binär Und Dezimalzahlen
Technisches Handbuch Korel Free Match Multisplitsystem 11.2. Umrechnung Hexadezimal auf Binär und Dezimalzahlen 0000000 0101001 1010010 1111011 0000001 0101010 1010011 1111100 0000010 0101011 1010100 1111101 0000011 0101100 1010101 1111110 0000100 0101101 1010110 1111111 0000101 0101110 1010111 10000000 0000110 0101111 1011000... - Seite 34 Technisches Handbuch Korel Free Match Multisplitsystem 10100100 10111011 11010010 11101001 10100101 10111100 11010011 11101010 10100110 10111101 11010100 11101011 10100111 10111110 11010101 11101100 10101000 10111111 11010110 11101101 10101001 11000000 11010111 11101110 10101010 11000001 11011000 11101111 10101011 11000010 11011001 11110000 10101100 11000011...
