KOREL OPTIMUS Serie Installationshandbuch
Inhaltsverzeichnis

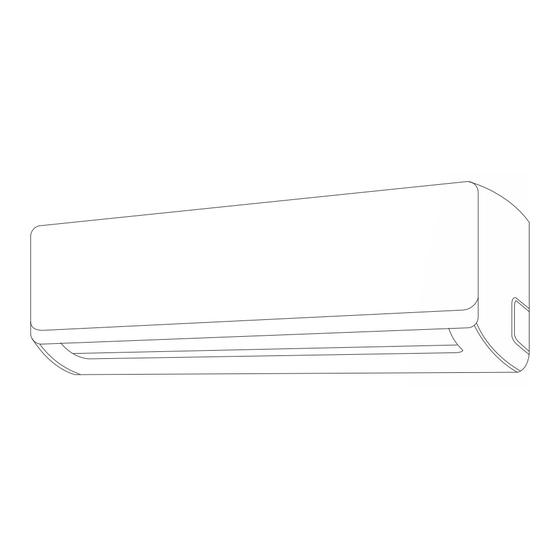

Wandsplit Klimageräte Mono/ und Multisplit
Serie OPTIMUS
Installationshandbuch
WARNUNG: Brandgefahr
Dieses Klimagerät enthält
brennbares Kältemittel R32
HINWEIS:
Diese Bedienungsanleitung enthält wichtige
Hinweise für den sicheren und komfortablen
Betrieb Ihres Klimagerätes. – Bitte lesen Sie
vor Installation des Klimagerätes diese Anleitung
sorgfältig durch.
Inhaltsverzeichnis
Verwandte Anleitungen für KOREL OPTIMUS Serie
Inhaltszusammenfassung für KOREL OPTIMUS Serie
- Seite 1 Wandsplit Klimageräte Mono/ und Multisplit Serie OPTIMUS Installationshandbuch WARNUNG: Brandgefahr Dieses Klimagerät enthält brennbares Kältemittel R32 HINWEIS: Diese Bedienungsanleitung enthält wichtige Hinweise für den sicheren und komfortablen Betrieb Ihres Klimagerätes. – Bitte lesen Sie vor Installation des Klimagerätes diese Anleitung sorgfältig durch.
-
Seite 2: Vorbemerkungen
Brand- und Explosionsgefahr. Hinweise zum Umgang mit brennbaren Kältemitteln sind in diesem Installationshandbuch enthalten. Vorbemerkungen Wir gratulieren zum Erwerb eines Midea/Korel/Coolstar Klimagerätes. Es freut uns, dass Ihre Wahl auf dieses Gerät gefallen ist. Sie haben ein Klimagerät erworben das nach dem neuesten Stand der Technik entworfen und gefertigt wurde. -
Seite 3: Inhaltsverzeichnis
Installationsanleitung OPTIMUS DC Inverter Inhaltsverzeichnis Beschreibung der Geräteteile 1.1. Außeneinheiten 1.2. Inneneinheiten 1.3. Einsatzgrenzen Montage von Innen und Außengerät 2.1. Abmessungen 2.1.1. Inneneinheiten 2.1.2. Außeneinheiten 2.2. Anschlussdimensionen, Maximale Leitungslängen 2.3. Wahl des optimalen Standortes Anschluss der Kältemittelleitungen Dichtheitskontrolle, Evakuieren, Füllen 4.1. -
Seite 4: Beschreibung Der Geräteteile
Installationsanleitung Korel OPTIMUS DC Inverter 1. Beschreibung der Geräteteile 1.1. Innen- und Aussengerät Montageplatte Inneneinheit Frontblende Innengerät Schuko-Stecker (nicht alle Modelle) Luftauslasslamellen Filter (hinter Frontblende einzu- setzen) Kondensatleitung Kältemittelleitungen Elektro-Verbindungleitung IR-Fernbedienung Wandhalterung (nicht alle Modelle Leitungsschutzschalter Ausseneinheit 1.2. Inneneinheiten... -
Seite 5: Einsatzgrenzen
Gerät sich während des Heizbetriebs im Abtauungsmodus befindet während die Selbstreinigungsfunktion aktiv ist (nicht alle Modelle) ECO ECO als Laufschrift während die Eco-Funktion aktiv ist (nicht alle Modelle) 1.3. Einsatzgrenzen, Leitungslängen, Füllmenge, Nachfüllung OPTIMUS Serie OPTIMUS 09 OPTIMUS 12 OPTIMUS 18 OPTIMUS 24 Bezeichnung Innengerät... -
Seite 6: Montage Von Innen Und Außengerät
Installationsanleitung Korel OPTIMUS DC Inverter 2. Montage von Innen- und Außengerät 2.1. Abmessungen 2.1.1. Inneneinheiten Abmessungen (mm) Modell OPTIMUS 09 OPTIMUS 12 OPTIMUS 18 OPTIMUS 24 1080... -
Seite 7: Ausseneinheiten Monosplitklimageräte
Installationsanleitung OPTIMUS DC Inverter 2.1.2. Ausseneinheiten Monosplitklimageräte... -
Seite 8: Anschlussdimensionen, Maximale Leitungslängen
Installationsanleitung Korel OPTIMUS DC Inverter 2.2. Anschlussdimensionen, Maximale Leitungslängen und Höhenunterschiede Anschlüsse Maximale Maximaler Standard Nachfüllung Inch Leitungs- Höhen- Leitungs- über Modell Länge Unterschied länge Standard. Saugseite Flüssigkeits- seite “ “ OPTIMUS 09 9,52 mm 6,35 mm “ “ OPTIMUS 12... -
Seite 9: Wahl Des Optimalen Standortes
Installationsanleitung OPTIMUS DC Inverter 2.3. Wahl des optimalen Standortes Innengerät Wählen Sie den Standort der Inneneinheit wie folgt: Keine Dampf- oder Wärmequellen in Gerätenähe. Einen Standort wählen, an dem sich keine Hindernisse vor dem Gerät befinden. Der Kondensat Ablauf muss leicht verlegt werden können. Durch Pfeile angegebene Abstände von Wand, Decke und anderen Hindernissen einhalten. - Seite 10 Installationsanleitung Korel OPTIMUS DC Inverter OPTIMUS 18 OPTIMUS 24 Die Kältemittelleitungen treten (von vorne betrachtet) rechts aus dem Wärmetauscher aus und liegen von rechts nach links führend im Gerät. Aus der Mittelposition heraus lässt sich das Gerät auf der Konsole 20 mm nach rechts oder links verschieben.
-
Seite 11: Aussengerät
Installationsanleitung OPTIMUS DC Inverter Aussengerät Wählen Sie den Standort der Ausseneinheit wie folgt: Wenn ein Schutzgehäuse, eine Verkleidung oder ein Dach zum Schutz gegen direkte Sonneneinstrahlung oder Regen montiert wird, darf der Luftvolumenstrom der Ausseneinheit nicht behindert werden. Die durch Pfeile angegebenen Abstände an Front, Seite und Rückseite sollten eingehalten werden. ... -
Seite 12: Anschluss Der Kältemittelleitungen
Installationsanleitung Korel OPTIMUS DC Inverter 3. Anschluss der Kältemittelleitungen Die folgenden Schritte dürfen nur von einem zertifizierten Installationsbetrieb durchgeführt werden. Eine fehlerhafte, nicht fachgerechte Installation kann ganz leicht zu schwerwiegender Beschädigung des Gerätes führen (Totalschaden). Ein Eingriff in das Kältemittel-führende System des Klimagerätes darf nach geltender Rechtslage auch nur von einem zertifizierten Fachbetrieb... -
Seite 13: Dichtheitskontrolle, Evakuieren, Füllen
Installationsanleitung OPTIMUS DC Inverter Anzugsdrehmomente Anschlüsse Maximales Inch Anzugs- Inch Drehmoment “ 6,35 mm “ 9,52 mm “ 12,7 mm “ 15,9 mm “ 19 mm Es wird die Verwendung eines Drehmoment-Schlüssels empfohlen. 4. Dichtheitskontrolle und Druckprobe Dichtheitsprobe Führen Sie eine Dichtheitsprobe mit Stickstoff mit einem Druck von maximal 38 bar durch. Prüfen Sie Bördelverbindungen mit einem Lecksuchspray. -
Seite 14: Elektrische Verdrahtung
Installationsanleitung Korel OPTIMUS DC Inverter 5. Elektrische Verdrahtung Allgemeines Der elektrische Anschluss und die Verdrahtung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Nationale Vorschriften und Sicherheitsbestimmungen sind einzuhalten. Es sind ausschließlich Kupferkabel der aus untenstehender Tabelle hervorgehenden Spezifikation zulässig. Hinsichtlich der Leitungsquerschnitte und Kabelspezifikationen ist den untenstehenden Empfehlungen unbedingt Folge zu leisten. - Seite 15 Installationsanleitung OPTIMUS DC Inverter Hinweise zur Verkabelung Beachten Sie bei der Verkabelung der Klemmen bitte nachfolgende Hinweise: Verkabelung von geraden Klemmen: Lösen Sie die Schraube, und führen Sie das Ende des Kabels von unten gemäß untenstehender Skizze in den Klemmenblock ein. Ziehen Sie die Schraube wieder fest. Prüfen Sie den festen Sitz des Kabels. Richtige Verkabelung von geraden Klemmen Schließen Sie Kabel Schließen Sie keine Kabel...
-
Seite 16: Anschlussschema
Installationsanleitung Korel OPTIMUS DC Inverter Anschlussschema Beachten Sie bei der Herstellung der Stromzufuhr und der Verbindungsleitung nachfolgendes Anschlussschema. 6. Herstellen der Kondensatleitung Beachten Sie bitte folgende Punkte bei der Herstellung der Kondensatleitung: Die Kondensatleitung muss über ein durchgehendes Gefälle verfügen. Ein Ansteigen der ... -
Seite 17: Fehlercodes, Störungsdiagnose
Installationsanleitung OPTIMUS DC Inverter 8. Fehlercodes Symbolerklärung: x Mal =Blinkt x Mal, Pause, Blinkt erneut x Mal, usw. =Blinkt fortlaufend ohne Pause X= Leuchtet nicht O= Leuchtet (Kein Blinken) Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display 1- EEPROM Fehler Platine Defekt, zumeist in Spannungslos machen, Innengeräte Platine... - Seite 18 Installationsanleitung Korel OPTIMUS DC Inverter Betrieb Timer Fehler Wahrscheinlichste Ursache Fehlerbehebung Display 2- Außengerätegeräte- Verkabelungsfehler Verkabelung prüfen Umgebungs- Sensor defekt Widerstand des Fühlers temperaturfühler prüfen, ggfs. Temperaturfühler ersetzen 3- Außengeräte- Verkabelungsfehler Verkabelung prüfen Wärmetauscher- Sensor defekt Widerstand des Fühlers temperaturfühler...
