Inhaltsverzeichnis Inhaltsverzeichnis Übersicht..........2 Programm auswählen......25 Programm starten....... 28 Komponenten........4 Programm während des Betriebs Allgemeines..........6 ändern..........29 Bedienungsanleitung lesen und Textilien im Pausenmodus aufbewahren......... 6 hinzufügen oder herausnehmen..29 Bestimmungsgemäßer Gebrauch..6 Programm abbrechen......30 Zeichenerklärung......... 7 Programm abschließen......30 Sicherheit..........8 Zusatzfunktionen........ 31 Allgemeine Sicherheitshinweise..

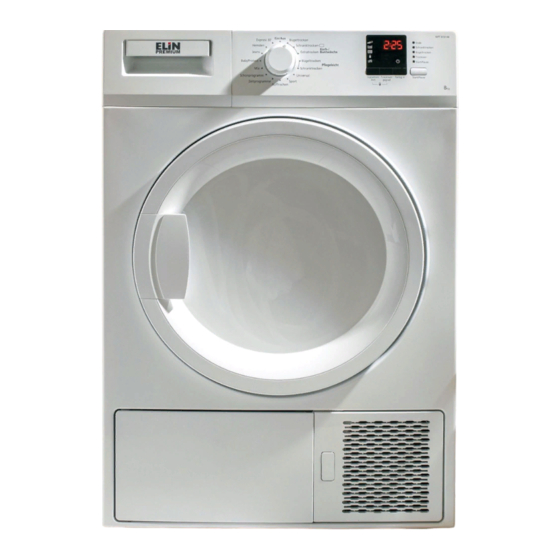

Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Wärmepumpentrockner WPT 816144 (im Folgenden auch "Trockner" oder "Gerät"genannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.
Zeichenerklärung Zeichenerklärung Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem Gerät oder auf der Verpackung verwendet. Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder Betrieb. Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
Zeichenerklärung Gehen Sie vorsichtig mit dem Gerät um. Es kann leicht beschädigt werden. Transportieren Sie das Gerät nicht alleine und nie ohne Hilfsmittel. Das Gerät kann an den entsprechenden Stellen mit maximal 800 kg-f geklemmt werden. Dieses Symbol kennzeichnet Geräte, die der Schutzklasse I entsprechen.
Sicherheit Allgemeine Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. - Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Steckdose an. Die Netzspannung muss mit der Angabe auf dem Typenschild übereinstimmen. - Schließen Sie das Gerät nur an ein vorschriftsmäßig installiertes Schutzleitersystem an, um die elektrische Sicherheit zu gewährleisten.
Seite 10
Sicherheit - Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. - Betreiben Sie das Gerät nicht mit Verlängerungskabeln, Mehrfachsteckdosen, Adaptern oder einem separaten Fernwirksystem.
Sicherheit Sicherheitshinweise für Personen WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Geräts zur Folge haben.
Seite 12
Sicherheit - Stellen Sie sicher, dass Kinder keine Kleinteile vom Gerät abziehen und Zubehör in den Mund nehmen. Kinder können daran ersticken. - Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. WARNUNG! Brandgefahr! Unsachgemäßer Umgang mit dem Gerät kann einen Brand...
Seite 13
Sicherheit - Trocknen Sie keine Textilien oder Kleidungsstücke, die eine Füllung (z. B. Daunen) haben und beschädigt sind. Die herausfallende Füllung kann einen Brand verursachen. - Prüfen Sie die Wäsche auf Fremdgegenstände wie Feuerzeuge, Streichhölzer, Münzen, Metallteile, Nadeln etc. Diese können die Trommel des Trockners beschädigen, zu Funktionsstörungen führen oder sogar einen Brand verursachen.
Seite 14
Sicherheit - Achten Sie darauf, dass keine Haustiere in das Gerät steigen können. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen des Geräts, der zu trocknenden Textilien oder der Umgebung führen. - Lassen Sie Aufstellung und Reparaturen grundsätzlich nur durch den autorisierten Kundendienst ausführen.
Seite 15
Sicherheit dem Türscharnier des Geräts so gegenüberliegt, dass ein vollständiges Öffnen der Gerätetür eingeschränkt ist. - Nehmen Sie vor dem Trocknen alle Gegenstände aus den Taschen der nassen Kleidungsstücke (z. B. Waschdosierhilfen, Feuerzeuge etc.). - Reinigen Sie das Fusselsieb vor oder nach jedem Einsatz. Benutzen Sie das Gerät niemals ohne eingesetztes Fusselsieb.
Sicherheit Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen am System und an den Rohren führen. - Halten Sie das Gerät von möglichen Wärmequellen fern, da diese im Falle einer Beschädigung das Gerät enzünden können. - Entsorgen Sie das Gerät nicht, indem Sie es verbrennen. Erstinbetriebnahme Gerät und Lieferumfang prüfen WARNUNG!
Erstinbetriebnahme Trockner korrekt aufstellen WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation und falsches Anschließen des Geräts kann zu elektrischem Stromschlag führen. - Halten Sie die Anweisungen zur elektrischen Sicherheit beim elektrischen Anschluss des Geräts ein (siehe Kapitel "Sicherheitshinweise"). - Stellen Sie das Gerät nicht auf das Netzkabel. VORSICHT! Verletzungsgefahr! Das Gerät ist schwer und kann bei der Aufstellung umfallen und...
Erstinbetriebnahme - Decken Sie das Belüftungsgitter des Geräts nicht ab. - Lassen Sie das Gerät mindestens 12 Stunden unbewegt stehen, bevor Sie es in Betrieb nehmen. Gehen Sie folgendermaßen vor: - Vergewissern Sie sich, dass elektrische Installation und Anschluss des Wasserablaufs ordnungsgemäß...
Erstinbetriebnahme HINWEIS! Beschädigungsgefahr! Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann bei voller Beladung 180 kg erreichen und der Untergrund kann nachgeben oder einstürzen. - Stellen Sie den Trockner und die Waschmaschine unbedingt auf einem soliden Boden auf, der die Last problemlos tragen kann.
Erstinbetriebnahme 1. Öffnen Sie die Trocknertür 2. Greifen Sie den Kunststoffbeutel im Inneren der Trocknertrommel an der mit „XX XX“ markierten Stelle. 3. Ziehen Sie den Kunststoffbeutel heraus. Sie haben die Transportsicherung entfernt. Wasserablaufschlauch anschließen HINWEIS! Beschädigungsgefahr! Unsachgemäße Installation des Wasserablaufschlauchs kann zu einer Überschwemmung und zu Beschädigungen des Geräts und der Umgebung führen.
Erstinbetriebnahme 1. Ziehen Sie den Wasserablaufschlauch mit der Hand aus dem Trockner. 2. Schließen Sie ein Ende des mitgelieferten Ablaufschlauchs an der Stelle an, an der Sie den Wasserablaufschlauch entfernt haben (siehe Abb. C und rechts). 3. Verbinden Sie das andere Ende des Ablaufschlauchs direkt mit einem Wasserablauf in der Wand oder befestigen Sie ihn am Waschbecken.
Bedienung schneller als dicke Badehandtücher (siehe Programmauswahl- und Energieverbrauchstabelle). - Stülpen Sie Textilien mit Metallapplikationen (z. B. Reißverschlüsse, Metallknöpfe) mit der Innenseite nach außen. - Schließen Sie Reißverschlüsse, Haken, Schnallen und Knopfleisten. Trocknergeeignete Textilien - Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. - Trocknen Sie mit dem Trockner ausschließlich Textilien, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind und wählen Sie das entsprechende Programm aus.
Bedienung Bügelsymbole Trocken oder Bei hoher Bei mittlerer Bei niedriger Nicht bügeln Ohne Dampf Dampf Temperatur Temperatur Temperatur bügeln bügeln bügeln bügeln Maximale 200 °C 150 °C 110 °C Temperatur Nicht trocknergeeignete Textilien Folgende Textilien sind nicht trocknergeeignet: - Textilien mit Stickereien - Woll- und Seidentextilien - Empfindliche, sehr feine und luftdurchlässige Textilien - Gardinen...
Bedienung 2. Geben Sie die Textilien in den Trockner. 3. Drehen Sie den Programmdrehknopf Beim Drehen des Programmdrehknopfs wird das Programm noch nicht gestartet. Programm auswählen Damit die Trocknungsprogramme optimal arbeiten können, müssen Ihre Textilien zuvor mit einem geeigneten Waschprogramm gewaschen und mit der empfohlenen Geschwindigkeit geschleudert werden.
Seite 26
Bedienung Spezialprogramme Es stehen Ihnen die folgenden Zusatzprogramme zur Verfügung: Express 30΄ Mit diesem Programm trocknen Sie Baumwolltextilien, die bereits kräftig in der Waschmaschine geschleudert wurden. Das Programm trocknet 0,5 kg Baumwolltextilien (2 Hemden/2 T-Shirts) innerhalb von 30 Minuten. Hemden Dieses Programm trocknet Hemden besonders schonend und ohne starkes Zerknittern.
Seite 27
Bedienung Auffrischen Hierbei werden die Textilien lediglich 10 Minuten lang durchlüftet. Dabei wird keine Heißluft eingesetzt. Dieses Programm können Sie einsetzen, um Textilien von unangenehmen Gerüchen zu befreien, wenn sie lange im Schrank gehangen haben. Sport Mit diesem Programm trocknen Sie Synthetik-, Baumwoll- und Mischfasertextilien gleichzeitig.
Bedienung Das Programm "Koch-/Buntwasche Schranktrocken" ist das Standard- Trockenprogramm, welches bei Voll- und Teillast entsprechend den Informationen auf dem Etikett und Datenblatt eingesetzt wird. Dieses Programm ist in Bezug auf den Energieverbrauch fur das Trocknen von normal feuchten Baumwolltextilien das effizienteste Programm. Energieverbrauchstabelle Programm Kapazität...
Bedienung Schranktrocken Das Schranktrocken-Symbol leuchtet auf, sobald die Textilien schranktrocken sind, und leuchtet weiter, bis der nächste Schritt erreicht ist. Ende/Knitterschutz Das Ende/Knitterschutz-Symbol leuchtet auf, sobald das Programm abgeschlossen und die Knitterschutzfunktion aktiviert wird. Programm während des Betriebs ändern Das Programm kann geändert werden, wenn der Trocknungsvorgang bereits begonnen hat.
Bedienung vermischen und sie nach dem Programmabschluss noch etwas feucht sind. • Reinigen Sie das Fusselsieb nach jedem Einsatz (siehe Kapitel "Reinigung, Wartung und Pflege"). 1. Um den Trocknungsvorgang zu unterbrechen, drücken Sie die Start/Pause- Taste Der Trockner hört auf zu arbeiten. 2.
Bedienung Nach dem Programmende leuchten die Leuchten "Fusselsieb reinigen" "Tank entleeren" auf. Zusätzlich leuchtet die Programmfortschritts-Leuchte "Ende" 1. Öffnen Sie die Trocknertür und nehmen Sie die Wäsche heraus. 2. Reinigen Sie das Fusselsieb (siehe Kapitel "Fusselsieb reinigen"). 3. Leeren Sie die Schublade mit Wassertank (siehe Kapitel "Wassertank leeren").
Zusatzfunktionen 4. Um die Zeitverzögerung einzustellen, drücken Sie die Startzeitvorwahl-Taste ein. Die Zeitverzögerung erscheint in der Trockneranzeige . Die Zeitverzögerung funktioniert wie ein Rückwärtszähler. Die Trockneranzeige zeigt die Summe der Zeitverzögerung und der regulären Trocknungszeit an. 5. Um das zeitverzögerte Programm zu starten, drücken Sie die Start/Pause- Taste Der Doppelpunkt in der Trockneranzeige blinkt.
Zusatzfunktionen Kindersicherung ausschalten Wenn Sie nach dem Beenden eines Programms ein neues Programm starten oder ein laufendes Programm unterbrechen möchten, müssen Sie die Kindersicherung erst ausschalten. Bevor Sie die Kindersicherung ausschalten, muss der Programmdrehknopf der anfänglichen Programmposition stehen. Andernfalls wird das Programm abgebrochen und Informationen zu dem neuen Programm erscheinen.
Reinigung, Wartung und Pflege HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen. - Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.
Reinigung, Wartung und Pflege 3. Öffnen Sie das Fusselsieb und entfernen Sie Fussel, Fasern und sonstige Rückstände mit den Fingern oder einem weichen Lappen. 4. Saugen Sie Fussel im Fusselsiebeinschub mit einem Staubsauger ab. 5. Schließen Sie das Fusselsieb und setzen Sie es wieder ein. Im Laufe der Zeit können sich die Poren des Fusselsiebs zusetzen.
Seite 36
Reinigung, Wartung und Pflege Fussel und Fasern, die nicht vom Fusselsieb erfasst werden, sammeln sich in der Filterschublade hinter der Frontblende (siehe Abb. G). Die Filterschublade filtert zweistufig (siehe Abb. H): - Erste Stufe: Filterschwamm in der Filterschublade. - Zweite Stufe: Filtersieb in der Filterschublade.
Seite 37
Reinigung, Wartung und Pflege 5. Nehmen Sie den Filterschwamm heraus. 6. Entfernen Sie Fussel, Fasern und sonstige Rückstände mit den Fingern oder einem weichen Lappen vom Filtersieb. 7. Falls hartnäckige Rückstände das Filtersieb zugesetzt haben, waschen Sie das Filtersieb mit klarem Wasser aus.
Reinigung, Wartung und Pflege 13. Setzen Sie die Filterschublade wieder in das Fach ein. 14.Um die Filterschublade zu befestigen, verriegeln Sie die roten Verschlusshebel. 15.Schließen Sie die Frontblende. Ein verschmutztes Fusselsieb und eine verschmutzte Filterschublade verlängern das Trocknen und führen zu höherem Energieverbrauch. Feuchtigkeitssensor reinigen HINWEIS! Beschädigungsgefahr!
Reinigung, Wartung und Pflege 3. Wischen Sie die Metallfläche des Feuchtigkeitssensors mit einem weichen, leicht mit Essig angefeuchteten Tuch ab (siehe Abb. D). 4. Wischen Sie den Feuchtigkeitssensor danach trocken. Verdampfer reinigen VORSICHT! Verletzungsgefahr! Das Berühren des Verdampfers mit ungeschützten Händen kann Verletzungen verursachen.
Seite 40
Reinigung, Wartung und Pflege HINWEIS! Beschädigungsgefahr! Das Herausnehmen des Wassertanks während des Betriebs kann zu Beschädigungen führen. - Nehmen Sie den Wassertank niemals während des laufenden Betriebs heraus. Beim Trocknen wird die Feuchtigkeit aus den Textilien geleitet und kondensiert anschließend. Der Wassertank muss nach jedem Trocknen oder wenn die Leuchte „Tank entleeren“...
Fehlersuche Fehlersuche Störung Mögliche Ursache Abhilfe Das Trocknen dauert Die Poren des Fusselsiebs Waschen Sie das Fusselsieb mit klarem zu lange. sind verstopft. Wasser aus. Die Filterschublade Reinigen Sie den Filterschwamm verstopft. und das Filtersieb in der Filterschublade. Die Belüftungsöffnungen Entfernen Sie sämtliche Fremdkörper an der Vorderseite des von oder aus den Belüftungsöffnungen.
Seite 42
Fehlersuche Störung Mögliche Ursache Abhilfe Der Trockner lässt Netzstecker nicht Vergewissern Sie sich, dass der sich nicht eingesteckt. Netzstecker in die Steckdose eingesteckt einschalten oder ist. das Programm Die Trocknertür Achten Sie darauf, dass die Trocknertür startet nicht. Der nicht vollständig richtig geschlossen ist.
Seite 43
Fehlersuche Störung Mögliche Ursache Abhilfe Die Leuchte Das Fusselsieb wurde Reinigen Sie das Fusselsieb. „Fusselsieb nicht gereinigt. reinigen“ leuchtet. Die Leuchte Die Filterschublade Reinigen Sie die Filterschublade. „Filterschublade verstopft. Reinigen Sie den Filterschwamm reinigen“ und das Filtersieb in der leuchtet. Filterschublade.
Sie den Wasserablaufschlauch und verstauen Sie ihn ordnungsgemäß am Rückteil des Trockners. Technische Daten PLU: 77980 Artikelnummer: 716043 Modell: WPT 816144 Versorgungsspannung: 230-240 V~, 50 Hz Leistung: 900W Schutzklasse: Gewicht unverpackt: 42,5 kg Abmessungen (H × B × T): 84,6 ×...
Produktdatenblatt Produktdatenblatt Übereinstimmung mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission Elin Premium Name oder Marke des Lieferanten WPT 816144 Modellbezeichnung Nennkapazität (kg) Ablufttrockner Typ Wäschetrockner Kondensator • Energieeffizienzklasse (1) 234,8 Jährlicher Energieverbrauch (kWh) (2) Automatisch • Steuerungstyp Nicht automatisch 1,95 Energieverbrauch des Standardbaumwollprogrammes bei vollständiger Beladung (kWh)
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann bei der am Ende dieser Anleitung angeführten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Altgerät entsorgen Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen.
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.
Seite 48
VERTRIEBEN DURCH: ARCELIK A.S. ELEKTRA BREGENZ AG PFARRGASSE 77 1230 WIEN AUSTRIA KUNDENDIENST 716043 01 / 26 76 004 JAHRE MODELL: GARANTIE WPT 816144 10/2021...
